描述

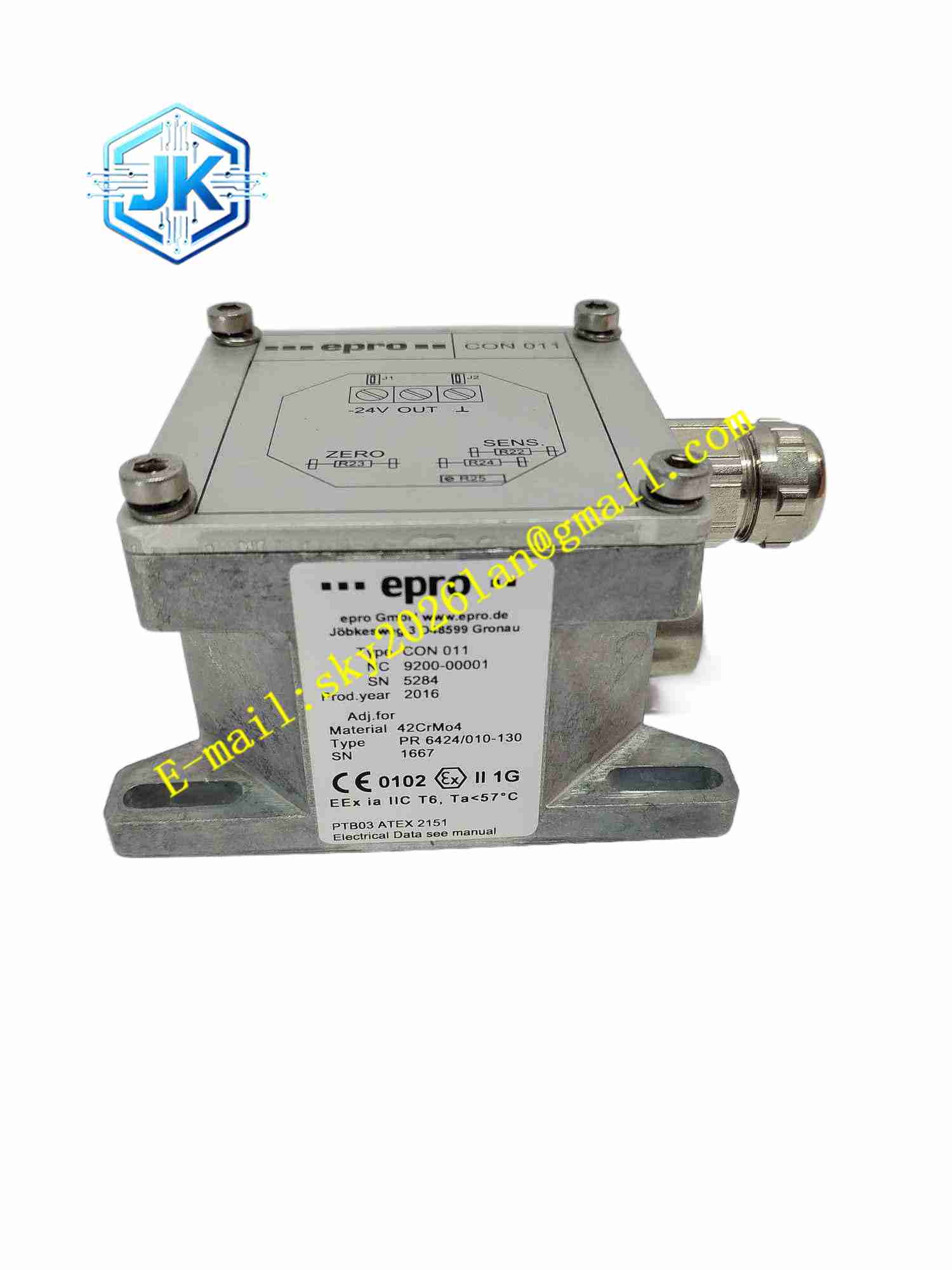

EPRO PR6424010-130+CON011
技术规格 探头型号：PR6425/010-100 配套前置器：CON011 测量原理：电涡流非接触测量 线性量程：±2mm 灵敏度：8V/mm CON011 供电：-24VDC 输出信号：-4V ~ -20V DC 频率响应：0~10kHz（-3dB） 探头工作温度：-35℃ ~ +180℃ 前置器工作温度：-30℃ ~ +85℃ 探头防护等级：IP67 前置器防护等级：IP20 线缆：一体式同轴屏蔽高温电缆 被测对象：铁磁性金属转轴
功能特点 非接触测量，探头不接触转子，无机械磨损，适合 24 小时不间断机组监测。 大 ±2mm 线性量程，适配推力轴承轴向位移波动范围大的重型机组。 CON011 紧凑型前置器，体积小巧，可密集安装在控制柜 DIN 导轨。 内置线缆故障检测，电缆断线、短路时前置器输出故障电平，后端系统触发传感器故障报警。 一体式同轴屏蔽电缆，抗电磁干扰，耐受轴承箱油雾、水汽环境。 探头与前置器出厂配对校准，整套线性精度稳定，直接接入 EPRO MMS 监测系统。 可用于轴振动、轴位移、转子胀差多类物理量监测，一套传感器适配多种测量需求。
应用场景 汽轮发电机推力轴承轴向位移监测，燃气轮机转子胀差测量，大型离心压缩机轴位移与径向振动监测，冶金高炉鼓风机状态监测，重型旋转机械 TSI 保护系统备件。
性能参数 全量程范围内，间隙与输出电压线性误差≤1.5%。 宽量程下温度漂移稳定，高温工况测量偏差可控。 断线故障识别响应稳定，故障信号输出可靠。 同轴屏蔽线缆抗共模干扰，强电磁环境信号传输稳定。 探头密封封装牢固，长期运行线圈参数衰减极低。
材质构成 探头壳体：不锈钢金属筒体，表面防腐抛光。 感应端面：耐高温陶瓷绝缘片。 感应元件：高频漆包感应线圈，真空密封封装。 延长线缆：聚四氟乙烯绝缘同轴屏蔽电缆。 CON011 壳体：铝合金压铸外壳。 前置器电路板：FR4 多层工业印制板，三防涂覆。 密封件：氟橡胶耐高温密封圈。 接线端子：镀金铜端子。
结构特征 探头为圆柱形不锈钢本体，前端陶瓷感应端面，外壁 M10 外螺纹，配套防松锁紧螺母，旋入轴承座螺纹孔固定。尾部引出一体式同轴屏蔽电缆，线缆芯线连接内部感应线圈，整体密封，端面 IP67 防护。CON011 前置器为小型铝合金盒体，自带 DIN 导轨卡扣，盒体侧面布置电源、探头输入、模拟输出端子，内部电路分区隔离，激励电路与信号输出电路分开，被动散热无风扇。
工作原理 前置器接入 – 24VDC 电源，向探头线圈输出高频交变激励电流，线圈产生交变磁场穿过空气间隙，在金属转轴表面感应电涡流。电涡流反向磁场改变探头线圈等效阻抗，阻抗随探头与转轴间隙变化。阻抗信号经同轴电缆送入 前置器，前置器内部解调电路将阻抗变化转换为线性直流电压信号。后端 MMS 监测模块采集电压换算位移数值，实时监测转子轴向位移与径向振动。同轴电缆断线时前置器识别回路异常，输出故障电平，触发传感器故障报警。
安装要求 机组停机，转子完全静止后安装探头。 探头旋入轴承座螺纹安装孔，调整探头端面与转子表面初始间隙至量程中点，锁紧防松螺母。 同轴电缆布线预留余量，线缆弯曲半径大于最低限值，禁止锐折、挤压线缆。 前置器 DIN 导轨安装于控制柜或机旁端子箱，远离高温、强振动区域。 屏蔽层仅在前置器一端单点接地，探头侧屏蔽层悬空，避免地环路干扰。 接入 – 24VDC 电源，模拟输出线缆接入 MMS 监测模块，上电测量输出电压，标定初始间隙，记录标定数值。
使用注意事项 探头陶瓷端面严禁磕碰、刮擦，破损直接损坏内部感应线圈。 同轴电缆不可承受拉力，拉扯造成芯线断裂，测量失效。 线缆敷设远离大功率动力电缆，减少电磁干扰。 转子表面毛刺安装前打磨，防止机组运行撞击探头。 定期检查探头锁紧螺母，振动工况螺纹松动会造成测量间隙漂移。 前置器环境温度不能超过 85℃。 机组运行状态禁止拆装探头和前置器。
