描述

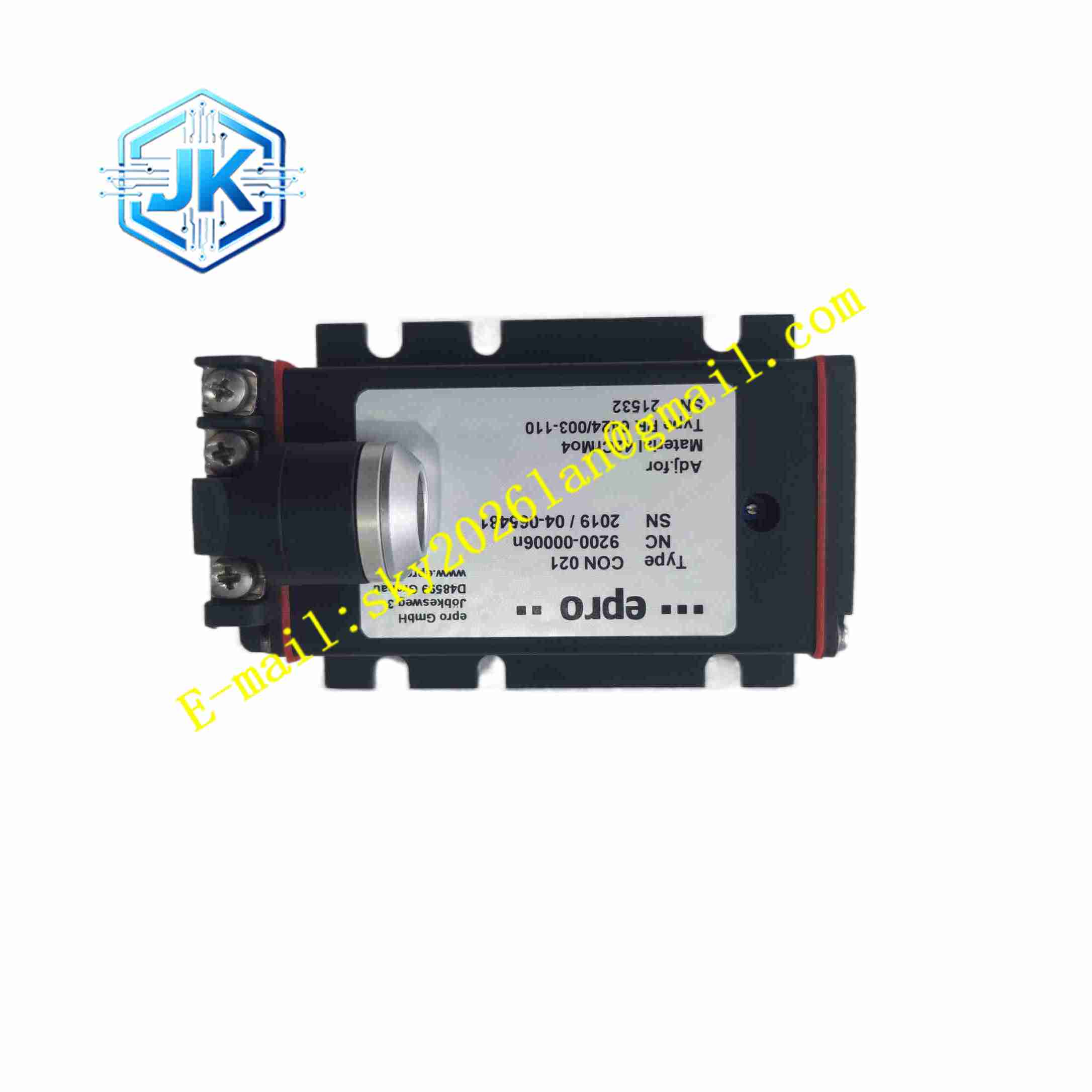

EPRO PR6424/003-110 + CON021
技术规格
- 传感器系列： EPRO PR6424，8 mm 涡流探头
- 前置器型号： CON021
- 典型测量范围： PR6424 典型为 ±2.0 mm，具体取决于后缀代码
- 灵敏度： 低于 PR6423，典型值随量程不同而变化，常见约 4 V/mm 等级
- 频率响应： 前置器典型 0 至 20,000 Hz
- 上升时间： 小于 15 μs
- 输出电压线性范围： 约 -4 V 至 -20 V
- 输出电压最大范围： 约 -1 V 至 -22 V
- 线性误差： 配 PR6424 时典型 ≤ 1.5%，部分配置 ≤ 2%
- 零点温漂： 约 200 mV/100 K
- 灵敏度温漂： 小于 2%/100 K
- 时漂： 最大 0.3%
- 供电电压影响： 小于 0.2%/V
- 前置器工作温度： -30 ℃ 至 100 ℃
- 防护等级： IP20
- 安装方式： 面板安装，4 颗 M5×20 螺钉
- 传感器连接： LEMO 自锁插头
- 前置器接线： 螺钉端子
功能特点
- 较大量程： 相比 PR6423，PR6424 通常具有更宽线性范围，适合胀差和大位移测量。
- 非接触测量： 不接触轴表面，适合高速旋转部件。
- 成套校准： 探头、电缆和前置器出厂线性校准，减少现场调试工作量。
- 宽频响应： 可测量静态位置变化和动态振动信号。
- 保护功能完善： 具备开路、短路和反向保护。
- 易于集成： 输出可直接接入振动监测模块或模拟量采集系统。
应用场景
- 汽轮机胀差监测
- 压缩机轴向位移测量
- 大型风机轴承位移监测
- 泵组轴位置监测
- 阀门行程与执行机构位置测量
- 旋转机械径向振动测量
- 试验台位移与振动同步采集
- 需要 ±2 mm 级量程的工业位移监测
性能参数
- 探头直径： 8 mm
- 典型线性范围： ±2.0 mm
- 典型灵敏度： 约 4 V/mm，具体以后缀代码和校准证书为准
- 前置器频响： 0 至 20,000 Hz
- 上升时间： 小于 15 μs
- 输出线性范围： -4 V 至 -20 V
- 线性误差： ≤ 1.5% 至 2%
- 供电电压： -24 V DC，典型 -18 V 至 -30 V
- 工作温度： -30 ℃ 至 100 ℃
- 防护等级： IP20
材质构成
- 探头金属壳体： 提供机械强度和电磁屏蔽
- 感应线圈： 产生高频涡流场
- 屏蔽电缆： 降低现场电磁干扰
- LEMO 连接器： 实现可靠信号连接
- 前置器电路板： 包含振荡、解调、线性化和保护电路
- 螺钉端子排： 用于电源和信号接线
- 金属或阻燃外壳： 用于前置器防护
结构特征
- 8 mm 探头端部： 适合安装在轴承座、支架或阀体附近
- 螺纹安装结构： 便于精确调整安装间隙
- LEMO 插头： 连接前置器或延伸电缆
- 前置器窄体面板结构： 适合控制柜内集中安装
- 独立电源与信号端子： 便于接线和故障排查
- 电压型输出： 直流电压上叠加交流振动分量
工作原理
PR6424 与 CON021 组成涡流测量链。前置器向探头线圈提供高频激励，探头靠近导电金属表面时产生涡流。间隙变化引起线圈阻抗变化，前置器将其转换为直流电压。静态间隙决定直流基准电压，轴振动或位移变化表现为电压波动。由于 量程较大，其灵敏度低于 PR6423，因此在监测系统内必须按实际探头灵敏度设置量程和报警值。
安装要求
- 确认 后缀代码对应的灵敏度、线性范围和安装间隙
- 探头安装位置应避开键槽、油孔、台阶和表面缺陷
- 安装支架应有足够刚性，避免随设备振动产生附加位移
- 探头轴线应垂直于被测面，偏差尽量小
- 静态间隙按校准曲线设定，通常位于线性范围中点附近
- 通电后测量前置器输出端子 3 与 4 之间的直流电压，调整至规定值
- 电缆屏蔽层单点接地，避免多点接地形成地环路
- 信号线与动力线分开走线，保持足够间距
- CON021 安装在干燥、通风、无强电磁干扰的控制柜内
- 接线顺序遵循：端子 1 接信号线，端子 2 接屏蔽，端子 3/4 接输出，端子 5/6 接电源
使用注意事项
- 与 PR6423 灵敏度不同，不能直接按相同参数替换
- 更换探头或电缆后必须重新核对灵敏度和间隙电压
- 监测系统内灵敏度设置必须与实际探头一致
- 量程较大时，安装间隙偏差对输出影响更明显，需精确调整
- 输出电压异常时应先检查机械间隙、探头端部污染和电缆完整性
- 不得在带电状态下插拔 LEMO 插头
- 标准 CON021 不适用于防爆区域，防爆应用需选用带安全栅的型号
- 长期运行应定期检查端子紧固、电缆护套和探头固定状态
- 具体安装间隙、灵敏度和报警设定以设备铭牌、校准证书和官方手册为准
