描述

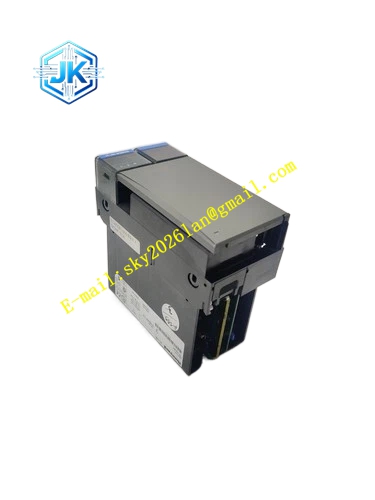

Honeywell TK-IOL101
技术规格
- 通信接口：IOLINK 高速 I/O 链路接口
- 通信速率：2Mbps
- 背板接口：C300 控制器背板总线
- 供电：24V DC 机架供电
- 最大挂载 I/O 节点：支持扩展多组本地 I/O 机架与 RTP 远程 I/O
- 工作温度：0℃至 + 60℃
- 工作湿度：5%~90% RH 无凝露
- 安装方式：C300 机架槽位插装
功能特点 高速 I/O 链路协议转换，控制器和 I/O 卡件之间实时数据双向交互。 完整通信链路诊断，链路断线、信号衰减、节点失联实时告警。 支持 I/O 链路冗余配置，单链路故障自动切换备用链路。 I/O 节点组态管理，控制器通过该模块下发 I/O 卡件组态参数。 支持热插拔，在线更换模块不中断控制器其余冗余链路。 实时监控 I/O 机架供电、卡件状态，汇总故障信息上传系统。
应用场景 Experion PKS C300 控制器本地 I/O 机架通信接口 C300 控制器对接 RTP 远程 I/O 节点 DCS 系统 I/O 链路故障备件替换 大型工艺装置多 I/O 机架扩展通信
性能参数
- 通信延迟：≤3ms
- 链路故障切换时间：≤100ms
- 绝缘电阻：≥1000MΩ
- 平均无故障时间：93 万小时
材质构成 FR4 阻燃 PCB 主板 专用 IOLINK 通信协议芯片 高速差分信号驱动电路 TVS 浪涌保护元件 镀金背板连接器 阻燃前面板，通信、电源、故障 LED 指示灯
结构特征 标准 C300 机架卡件外形，适配机架插槽。 前面板电源、链路通信、故障状态指示灯。 前面板 I/O 链路通信端子接口。 背面金手指对接 C300 控制器背板总线。 侧边防误插缺口，卡件锁紧卡扣。
工作原理 模块接收 控制器下发的输出指令、组态参数，通过 IOLINK 高速链路转发至各个 I/O 卡件；同时采集所有 I/O 卡件上传的过程数据、通道诊断信息，打包后回传给控制器。模块持续监测链路差分信号质量，链路异常触发告警，冗余链路架构下自动切换至备用链路，维持 I/O 数据不间断传输。
安装要求 对准 机架槽位平稳插入，锁紧卡扣。 使用配套专用差分通信线缆连接 I/O 机架、RTP 节点。 在 Experion 工程师站添加 IOL 链路，配置节点地址。 上电后核对链路指示灯，确认所有 I/O 节点正常上线。
使用注意事项 I/O 链路差分线缆必须使用霍尼韦尔指定专用屏蔽线缆，不可替换普通网线。 线缆敷设远离变频器、大功率电机动力电缆，避免差分信号干扰。 链路节点地址不能重复，地址冲突会造成整段 I/O 链路失联。 冗余链路两条线缆分开桥架敷设，避免同一故障同时损坏两条链路。 禁止短接 IOLINK 通信端子，会直接烧毁通信驱动芯片。
