描述

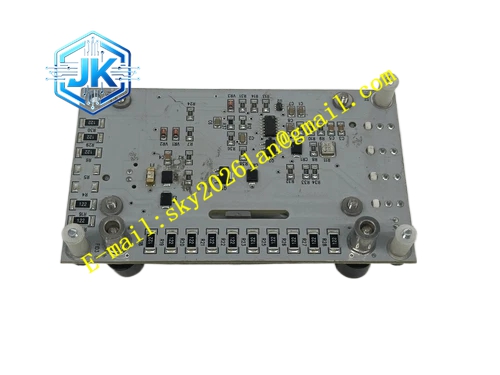

Honeywell 51197005-200
技术规格
- 适配系统：Honeywell TDC3000 / TPS 工作站
- 接口类型：专用键盘扫描接口、并行背板总线
- 扫描模式：矩阵式按键扫描
- 供电：5VDC，由工作站电源调节板供给
- 按键扫描周期：2ms
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 矩阵扫描工业键盘全部按键触点，识别按键按下、松开动作，完成按键编码，通过并行背板总线发送编码信号至工作站主板。支持多键组合识别，适配 TPS 系统操作快捷键。内置硬件防抖滤波，消除按键机械抖动带来的误触发。板载断线检测电路，实时监测键盘线缆通断，线缆断开时上报工作站故障报警。面板 LED 指示灯，指示电源、键盘链路状态。支持键盘在线插拔检测，上电自动识别键盘在位状态。
应用场景 石化装置 TPS 操作员站键盘输入接口故障替换 炼油厂 TDC3000 工程师站键盘无响应维修 电厂辅机 TPS 工作站键盘通讯链路备件更换 油气集输站场 TPS 工作站人机交互接口检修 存量化工装置 TPS 工作站键盘老化配套备件
性能参数
- 平均无故障时间：840000 小时
- 静电抗扰等级：8kV 接触放电
- 按键防抖滤波时长：15ms
- 扫描误码率：低于 10⁻¹²
- 键盘线缆最大支持长度：10 米
材质构成 FR4 阻燃 PCB 板 矩阵扫描逻辑芯片、编码 FPGA 芯片 RC 防抖滤波网络、ESD 静电防护器件 键盘接线端子、镀金背板连接器 金属定位支架、链路状态 LED 指示灯组件
结构特征 TPS 工作站机箱竖插子卡外形，板卡背部镀金连接器对接工作站背板总线，正面设置专用键盘线缆端子。板卡分区布局，扫描电路、编码电路、接口电路物理隔离。板卡设置防呆缺口，防止反向插装。LED 指示灯分区排布，分别指示电源供电、键盘链路连通状态。
工作原理 接口板持续输出扫描脉冲至键盘矩阵线路，读取返回的触点电平信号，识别按键动作，对按键进行编码处理，将编码数据包通过工作站背板并行总线发送至工作站主板。硬件 RC 滤波电路过滤按键机械抖动产生的杂波，避免重复触发。板卡持续检测键盘回路阻抗，阻抗异常判定为线缆断线或者键盘损坏，触发故障报警。
安装要求 佩戴防静电手环，断电后将子卡插入工作站对应槽位，锁紧卡扣。键盘屏蔽线缆接入板卡端子，屏蔽层在控制柜侧单点接地。线缆远离动力电缆，避免电磁干扰。上电后在工作站系统界面测试全部按键，确认输入正常。更换板卡前关闭工作站系统，停止运行。
使用注意事项 键盘线缆屏蔽层禁止两端接地，两端接地会引入地环路干扰，造成按键乱码。板卡静电敏感，操作全程防静电。线缆超过 10 米会出现信号衰减，必须缩短线缆长度。接口板损坏会造成键盘完全无输入，工作站鼠标操作不受该板卡影响。不可接入普通 PC 键盘，协议不兼容无法识别。
