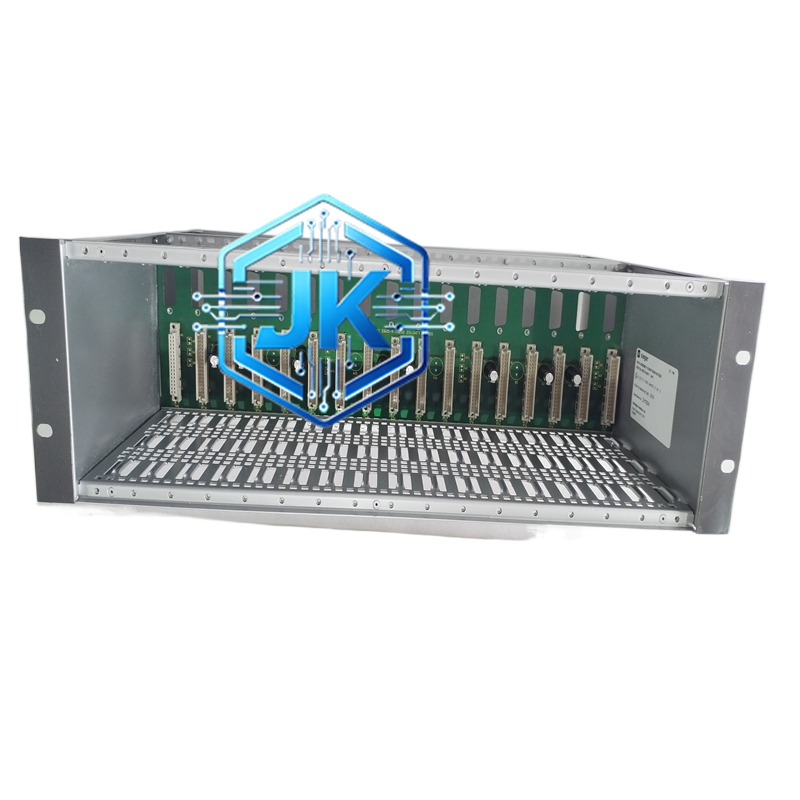

HONEYWELL 05701-A-0293 — Experion PKS 系统 8 通道模拟量输入模块
技术规格：
- 通道数量：8 通道，全部独立配置
- 输入信号类型：热电偶（J、K、T、E、N、R、S、B 八种分度号）
- A/D 分辨率：16 位
- 测量精度：±0.15% 满量程 + 1 个字
- 冷端补偿：内置，精度 ±0.5°C
- 采样速率：每通道 10 次/秒（所有通道同时采样）
- 通道间隔离：500V DC 通道对通道，500V DC 通道对地
- 共模抑制比：大于 120dB（50Hz）
- 断线检测：支持，断线时输出特定诊断值
- 工作温度：0°C 至 +60°C
- 供电：+5V DC，由 PKS 机架背板提供
- 功耗：典型值 3W
- 尺寸：标准 Experion PKS 模块宽度
功能特点：
- 每个通道独立配置分度号，8 通道可混合使用不同热电偶类型
- 内置高精度冷端补偿，消除接线端子温度误差
- 通道间完全电气隔离，避免信号串扰
- 支持在线热插拔更换
- 前面板 LED 指示每通道状态（绿色 = 正常，红色 = 故障）
- 自诊断覆盖率超过 90%
材质构成：
- PCB：6 层 FR-4 板，表面三防漆
- A/D 芯片：16 位 sigma-delta 转换器
- 接线端子：磷铜镀镍弹簧端子
- 隔离元件：光耦 + 隔离 DC/DC 转换器
- 外壳：铝合金压铸 + 电磁屏蔽
安装要求：
- 安装于 Experion PKS I/O 机架任意槽位
- 热电偶补偿导线必须与分度号匹配
- 信号线长度不超过 30 米
- 模块供电由机架背板提供，无需外部电源
应用场景：
- 电厂锅炉温度监测
- 化工反应器温度采集
- 炼油装置温度控制
- 冶金炉温度监测
