描述

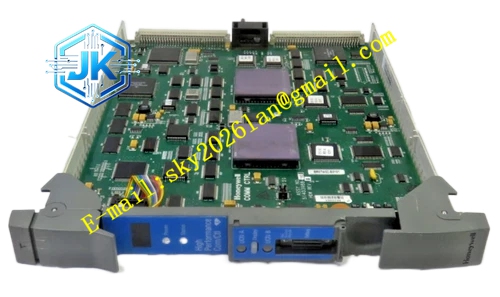

HONEYWELL 51199569‑400
技术规格 UCN 令牌总线接口，5Mbps 通信速率；双网络接口支持冗余网络；背板系统供电；支持网络状态诊断上报。
功能特点 完成 UCN 协议报文封装解析；支持 A、B 双网冗余切换；网络断线、信号衰减故障诊断上报；网络数据过滤，隔离无效报文；实时网络状态面板指示灯显示。
应用场景 炼油、化工、电力 DCS 机柜；各个 HPM 控制站接入 UCN 控制网络；多控制站之间数据交互，操作站读取控制站工艺数据。
性能参数 工作温度 0‑60℃；湿度 5‑95% 无凝露；满足工业电磁兼容标准；网络切换无扰动。
材质构成 FR‑4 多层电路板；镀金网络、背板连接器；工业通信处理芯片；防静电塑料面板；金属固定卡扣。
结构特征 插卡式机柜安装；面板配置 A 网、B 网、故障三色 LED 指示灯；后侧背板插槽；外部 UCN 同轴电缆接线端口；防错插定位槽。
工作原理 背板供电之后，模块接入 UCN 同轴总线，接收来自网络其他节点数据包，解析后转发给站内主控单元；同时把本站的工艺参数、报警、状态信息封装为 UCN 协议报文向总线广播；持续监测 A、B 两路网络信号质量，主网络异常自动切换至备用网络，故障触发对应指示灯报警。
安装要求 安装于 DCS 机柜指定网络插槽；UCN 同轴电缆严格按照阻抗匹配要求接线；机柜接地系统完好；拆装佩戴防静电手环；卡件插接到位，固定螺丝锁紧；同轴电缆做好屏蔽接地。
使用注意事项 UCN 同轴电缆不可过度弯折挤压；不可带电插拔同轴通信线缆；硬件版本与系统固件版本保持匹配；网络异常优先检查同轴电缆接头，再排查模块；环境避免粉尘、腐蚀性气体。
