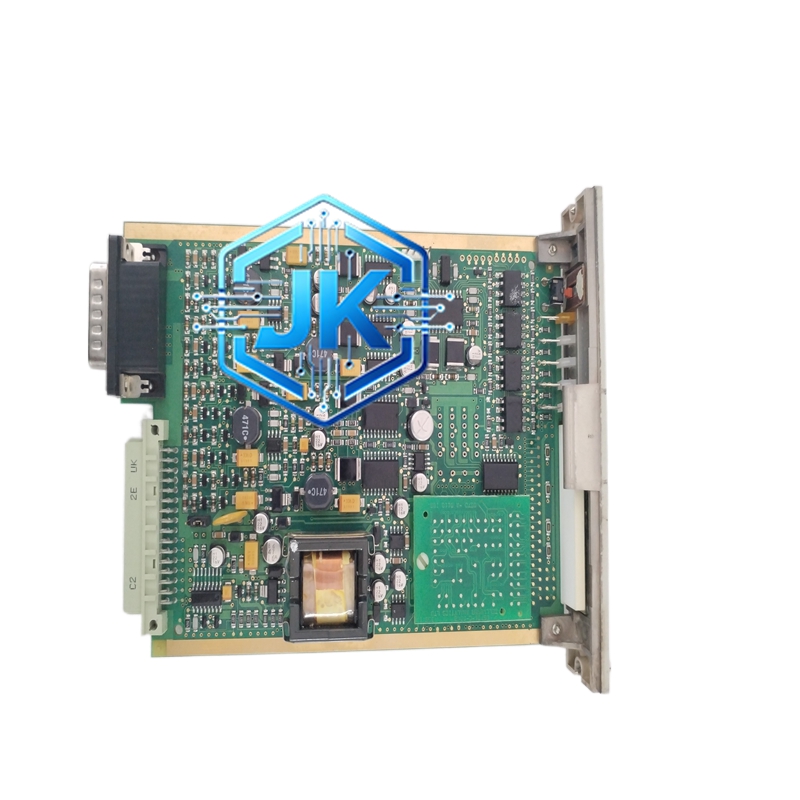

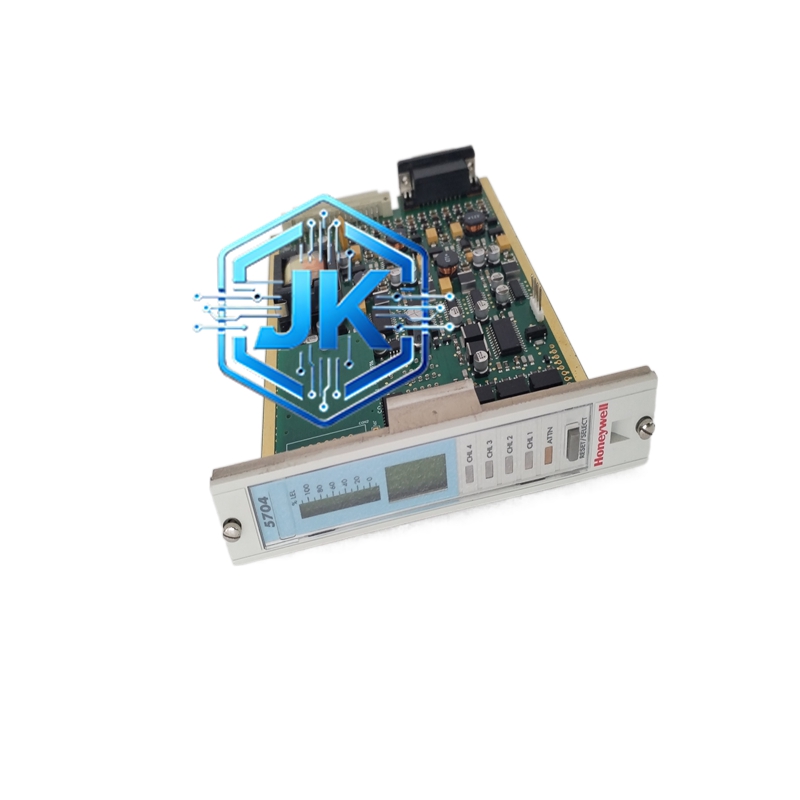

HONEYWELL 05704-A-0144 — Experion PKS 系统冗余电源模块
技术规格：
- 输出电压：5VDC ±0.5%（4.975V 至 5.025V）
- 额定电流：10A（单模块），双模块并联可达 20A
- 输出功率：50W（单模块），100W（双模块并联）
- 纹波和噪声：小于 50mV（峰峰值，满载时，这是 0144 与 0121 最核心的差异，0121 纹波约 200mV）
- 输入电压：120VAC 或 240VAC（可配置）
- 冗余方式：双模块并联，自动均流
- 切换时间：小于 10ms（比 0121 的 20ms 更快，因 CPU 对电源中断更敏感）
- 过载保护：110% 降额，150% 关断
- 短路保护：支持，自动恢复
- 过压保护：5.5VDC 时关断
- 欠压保护：4.5VDC 时关断
- 效率：大于 80%
- 工作温度：0°C 至 +50°C
- MTBF：大于 120,000 小时
功能特点：
- 纹波小于 50mV，远优于普通电源模块（通常小于 200mV），确保 CPU 和精密 I/O 稳定运行（纹波过大会导致 CPU 运算错误或 A/D 采样失真）
- 双模块冗余，切换时间小于 10ms（比 24VDC 模块更快，因 5VDC 负载对中断更敏感）
- 自动均流，偏差小于 3%（比 0121 的 5% 更精确）
- 前面板 LED：绿色 = 正常，黄色 = 均流不平衡，红色 = 故障
- 模块级热插拔支持
- 前面板设有输出电压微调电位器，可在 ±2% 范围内微调输出电压（用于匹配不同 CPU 模块的电压要求）
材质构成：
- PCB：6 层高密度板（比 0121 多 2 层，用于更精细的滤波电路）
- 变压器：高频变压器，屏蔽罩包裹（防止高频噪声辐射）
- 滤波电容：大量低 ESR 电解电容（总容量超过 10,000μF）+ 陶瓷电容（100nF，用于高频滤波）+ 薄膜电容（1μF，用于中频滤波），三级滤波确保纹波小于 50mV
- 稳压芯片：低噪声 LDO 稳压器（如 LT1763 或同等级芯片），纹波小于 1mV（在 LDO 输出端）
- 功率 MOSFET：低导通电阻 MOSFET（导通电阻小于 5mΩ），减少功率损耗和发热
- 外壳：铝合金压铸 + 电磁屏蔽罩（屏蔽罩接地，防止高频噪声辐射至相邻模块）
- 风扇：40mm 直流风扇（部分版本可选无风扇型）
安装要求：
- 必须与同型号模块（0144）并联安装于相邻槽位，不可与 0121 混装于同一电源组
- 输出导线截面积不小于 4mm²（10A 电流需至少 4mm² 铜线，比 0121 的 2.5mm² 更粗）
- 散热上方保留至少 30mm 通风空间
- 输出电压微调电位器出厂已校准，现场不可随意调整（调整范围仅 ±2%，超范围会触发过压/欠压保护）
使用注意事项：
- 5VDC 电源纹波超标会导致 CPU 运算错误或 I/O 采样失真（如 A/D 转换器采样到纹波噪声，显示值跳动），需定期用示波器检查纹波
- 双模块必须同型号，不可混用（0144 和 0145 可并联，但 0144 和 0121 不可并联，电压不同）
- 风扇故障时需在 48 小时内更换（5VDC 对纹波更敏感，风扇停转导致温度升高，纹波会急剧增大）
- 模块前面板不可遮挡，需保持通风良好
应用场景：
- Experion PKS CPU 模块供电（CPU 是控制器核心，对电源质量要求最高）
- 高精度模拟量 I/O 模块供电（如 05701-A-0301 高精度热电偶模块，对纹波敏感）
- 通信模块供电（以太网通信模块对电源噪声敏感）
- 任何对电源纹波要求极高的精密电子设备
