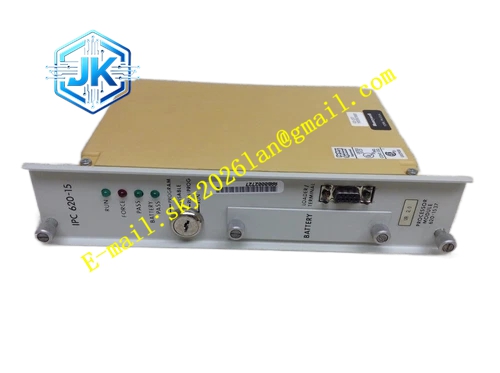

Honeywell 620-1537
技术规格 输出通道：16 路本安隔离晶体管输出 输出类型：本安限能开关电平 本安限压限流设计，满足防爆等级要求 隔离结构：光电隔离 + 本安限能双重隔离 动作响应时间：≤1ms 供电：安全侧 5V DC 来自 LPM 主板，危险侧无外接强电 工作温度：0℃ ~ +60℃
功能特点 限能电路把送往危险区的电压、电流限制在安全点燃阈值之下，不会引燃爆炸性气体。 光电隔离分隔安全区主控电路和危险区负载回路。 输出回读检测，识别负载断线故障，上报报警。 晶体管无机械触点，支持高频动作，无继电器磨损。 单通道限能独立，单通道故障不破坏其余通道本安特性。
应用场景 防爆区域本安指示灯、本安电磁阀驱动控制 防爆装置本安现场设备开关控制回路维修替换 老装置普通 DO 板防爆升级改造 化工、油气防爆厂房辅助控制点位输出
性能参数 本安输出能量稳定，符合防爆标准 开关响应速度≤1ms 过流限能保护瞬时动作 回读检测精度满足诊断要求
材质构成 FR4 防爆认证阻燃 PCB 基板 光电隔离芯片、本安限流稳压器件 功率晶体管、精密限流薄膜电阻 防爆认证电容、TVS 保护二极管 本安标识端子座、镀金板对板连接器、状态 LED
结构特征 插装式子板，安全区机架插槽安装 端子区域清晰划分安全侧、本安危险侧，丝印防爆参数 每通道故障指示灯，负载断线、限能触发时告警 板卡印刷防爆证书参数，用于项目资料归档
工作原理 LPM 主控下发开关指令，经过光电隔离之后驱动晶体管导通，输出经过本安限流限压电路的低能量开关信号到危险区本安负载。限能电路持续钳位输出最大能量，负载侧短路时能量被限制在安全范围。采样电路回读输出回路状态，和设定指令比对，识别负载断线故障。
安装要求 本安回路线缆使用蓝色本安电缆，独立线槽敷设，和动力电缆、非本安电缆隔离。 所有下游负载必须是本安认证仪表，不可接入普通非防爆电磁阀、指示灯。 检修、更换备件严格执行现场防爆作业规范。 更换备件后复核本安参数，建立防爆设备台账记录。
使用注意事项 板卡本体必须安装在安全区域，严禁在危险防爆区安装本板。 禁止短接、更换板上限流元件，改动元件直接失效防爆资质。 不可驱动非本安大功率负载，超出本安能量限制会带来爆炸风险。
