描述

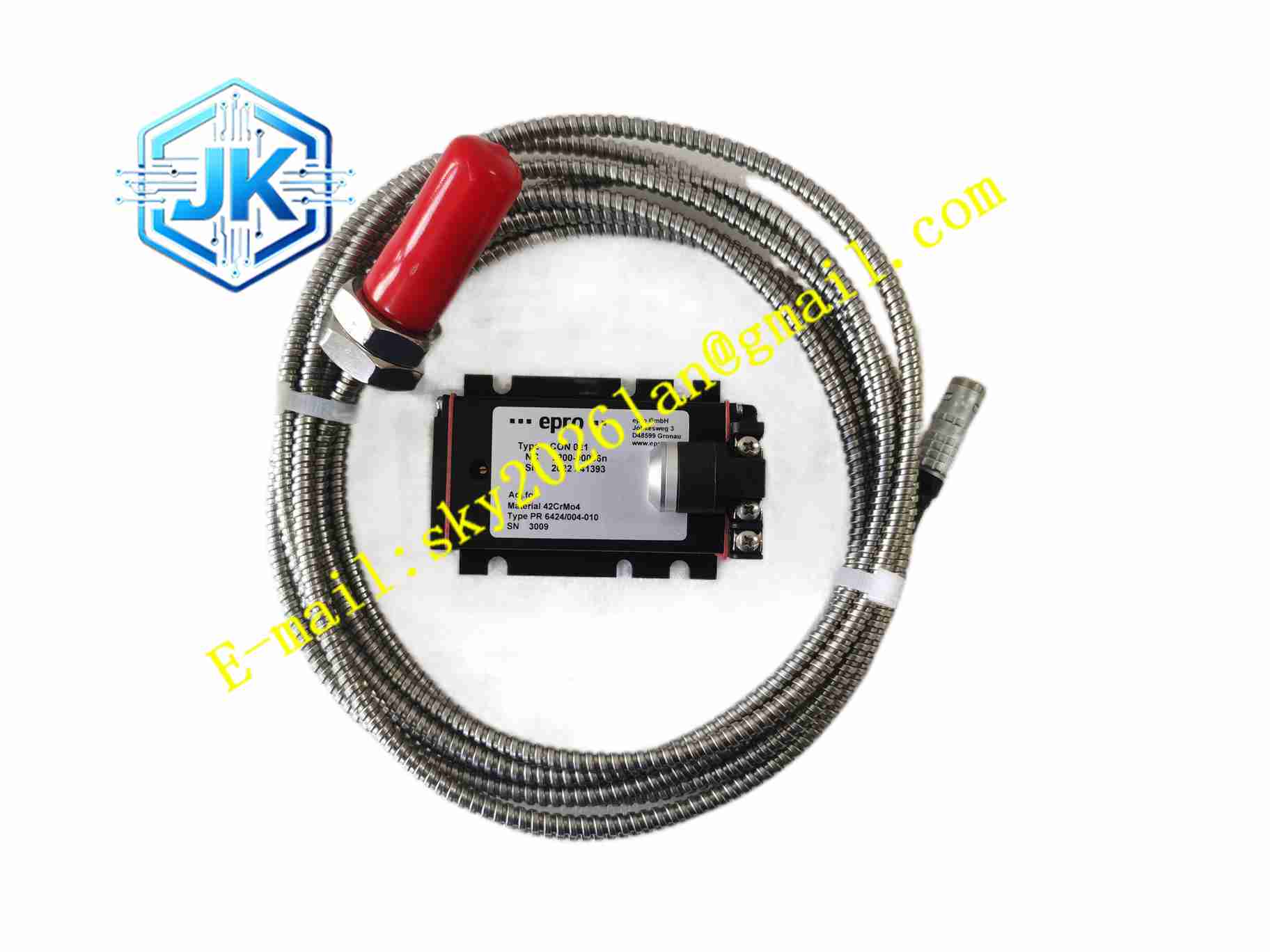

EPRO PR6424 010-110+CON021
技术规格 探头型号：PR6424 010-110 配套前置器：CON021 测量原理：电涡流非接触测量 量程：0~2mm 测量范围 输出信号：0~-24V 直流电压信号 供电：前置器 – 24VDC 供电 探头线缆：集成同轴延长电缆 工作温度：探头 – 35℃ ~ +180℃；前置器 – 35℃ ~ +85℃ 防护等级：探头 IP67；前置器 IP20 被测材质：铁磁性金属转轴
功能特点 非接触式测量，探头不与旋转转子接触，无磨损，适合高速旋转设备长期监测。 高温耐受探头，可安装在轴承座高温区域。 CON021 前置器对探头信号处理，将间隙变化转化为线性电压输出，信号传输稳定。 测量线性度高，间隙变化和输出电压保持线性关系。 探头线缆为同轴屏蔽电缆，抗电磁干扰能力强，适配电厂、石化强电磁环境。 具备线缆断线检测功能，线缆断裂时输出特定故障电压，监测系统识别探头故障。 整套系统输出信号直接接入 EPRO MMS 系列监测模块，配套兼容性强。
应用场景 汽轮机、燃气轮机轴位移监测，大型离心压缩机径向轴振动监测，大型引风机、送风机转子监测，石化、电厂旋转机械保护监测系统。
性能参数 在额定量程区间，输出电压与探头间隙线性度高。 温度漂移控制在规格限值，高温工况测量偏差小。 断线故障检测响应可靠，线缆破损快速识别故障。 长期运行探头性能稳定，金属表面轻微油污不影响基础测量。 同轴电缆信号传输抗共模干扰能力强。
材质构成 探头主体：不锈钢金属壳体，端部陶瓷绝缘端面。 内部线圈：高频感应漆包线圈。 延长电缆：同轴屏蔽电缆，聚四氟乙烯耐高温绝缘层。 前置器 CON021：铝合金外壳，内部 FR4 印制电路板，运算放大芯片。 密封件：耐高温氟橡胶密封圈。
结构特征 PR6424 探头为圆柱形不锈钢结构，前端陶瓷端面，内置感应线圈，尾部连接一体式同轴延长电缆。CON021 前置器为小型金属外壳盒体，配备接线端子，用于电源接入与信号输出。探头与前置器之间依靠同轴电缆连接，前置器安装在控制柜或机旁端子箱，探头安装于轴承座螺纹孔内。探头螺纹结构，通过螺纹旋入轴承座，可调节探头与转子之间初始间隙。
工作原理 前置器接入 – 24VDC 供电，向前端探头线圈发送高频交变电流，探头线圈产生高频交变磁场。磁场穿过空气间隙到达金属转子表面，转子表面感应出电涡流。电涡流反向影响探头线圈的等效阻抗，阻抗大小由探头端面与转子的间隙决定。线圈阻抗变化传递至前置器，前置器内部电路检测阻抗变化，转换为线性的直流电压输出。间隙变大，输出电压变化；间隙变小，输出电压反向变化。监测仪表采集电压信号换算为位移数值，实时监测轴振动、轴位移。当同轴电缆断线，前置器输出故障电平，触发系统探头故障报警。
安装要求 机组停机状态安装探头，确认转子完全静止。 将 PR6424 探头旋入轴承座螺纹安装孔，调整初始间隙至推荐安装值，锁紧防松螺母。 同轴电缆走线避免硬弯折、挤压，线缆弯曲半径大于最小弯曲半径。 CON021 前置器安装在远离高温、振动区域的端子箱内。 -24VDC 电源接入前置器电源端子，信号输出线接入监测模块。 电缆屏蔽层单端接地，屏蔽层仅在前置器一端接地，探头侧屏蔽悬空。 上电，使用万用表测量前置器输出电压，核对初始间隙，完成间隙标定。
使用注意事项 探头端面禁止磕碰，陶瓷端面破损会直接损坏内部线圈。 同轴电缆不可过度弯折，线缆内部芯线断裂会造成测量失效。 探头安装位置远离强磁场干扰源，避免靠近大功率动力电缆。 转子表面不能存在凸起毛刺，毛刺会撞击探头。 前置器安装环境温度不可超过 85℃。 定期检查探头间隙，机组振动会造成螺纹松动，间隙漂移。 安装、标定必须在机组完全停机状态执行。
