描述

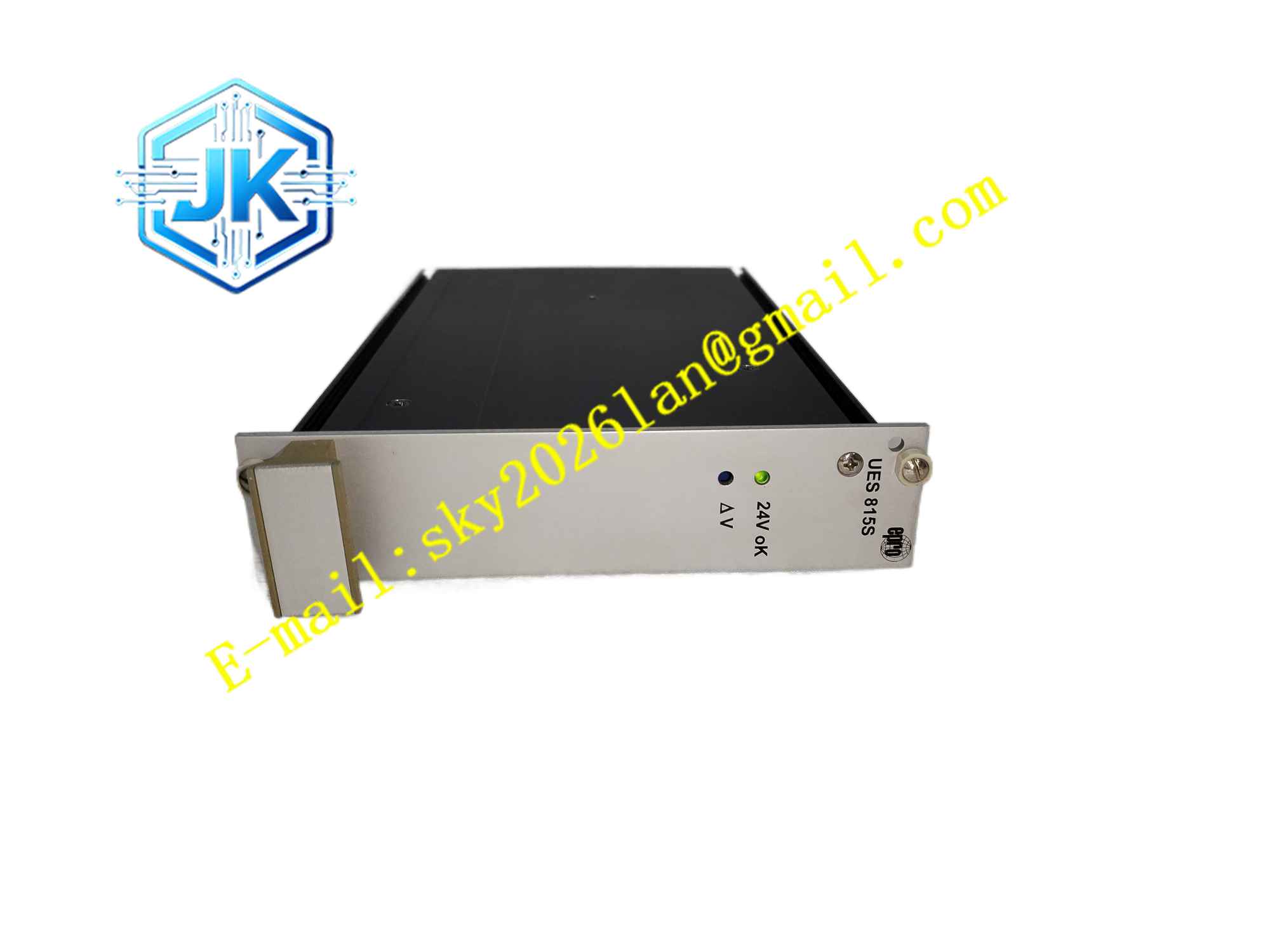

EPRO UES815S-24A
技术规格 输入电压 AC85~264V 宽范围交流输入；输出 DC24V；输出功率满足 TSI 机架多块监测卡件供电；内置过压、过流、短路保护；支持冗余并联；工作温度 0℃至 60℃；CE 认证；前面板电源、故障 LED 指示灯；插卡式机架安装。
功能特点 宽交流输入电压，适配电厂电网波动；输出过压、过流、短路保护，故障自动切断输出，保护后端 TSI 卡件；支持双电源冗余并联，单台电源故障时另一台无扰接替供电；前面板 LED 直观显示电源运行状态与故障；输出回路滤波，抑制电网尖峰、浪涌干扰；模块硬件自检，内部故障主动报警；机架插卡式，支持不停机热更换（冗余配置下）。
应用场景 火电厂汽轮机 TSI 轴系安全监测系统；燃气轮机振动监测机柜；大型压缩机 TSI 安全监测机架；石化大型旋转机组振动保护系统。
性能参数 输出 DC24V 电压纹波低；冗余切换无扰动；保护动作速度快；输出短路自动闭锁，故障解除后可自动恢复；耐受电厂工业电网谐波与浪涌。
材质构成 金属加固外壳；多层玻纤 PCB 电源板；工业开关电源功率器件；输出滤波电容；镀金背板连接器；LED 状态指示灯。
结构特征 标准 VME 插卡式模块，直接插入 TSI 系统机架插槽；前面板配置电源与故障指示灯；后端金手指对接机架背板，背板向所有 TSI 监测卡件分配 DC24V 电源。
工作原理 工业交流市电接入模块输入端子，内部开关电源电路将交流电转换为稳定 DC24V 直流输出，经过 EMI 滤波之后，通过机架背板总线向机架内全部 TSI 监测卡件供电。模块持续监测输出电压、输出电流，一旦出现过压、过流、短路，立即触发保护切断输出并点亮故障指示灯。冗余配置时两台电源并联，负载均分，一台故障时另一台承担全部负载。
安装要求 安装于 EPRO TSI 专用机架；交流输入线缆选用匹配线径的电源线；机架保护接地可靠；机柜保持通风散热，控制温升；冗余双电源分别取自两路独立交流电源。
使用注意事项 非冗余配置下，断电后方可插拔模块；冗余配置在线更换前确认另一路电源运行正常；禁止输出回路短路测试；定期查看电源故障指示灯；机柜内保持干燥，防止凝露损坏电源板。
