描述

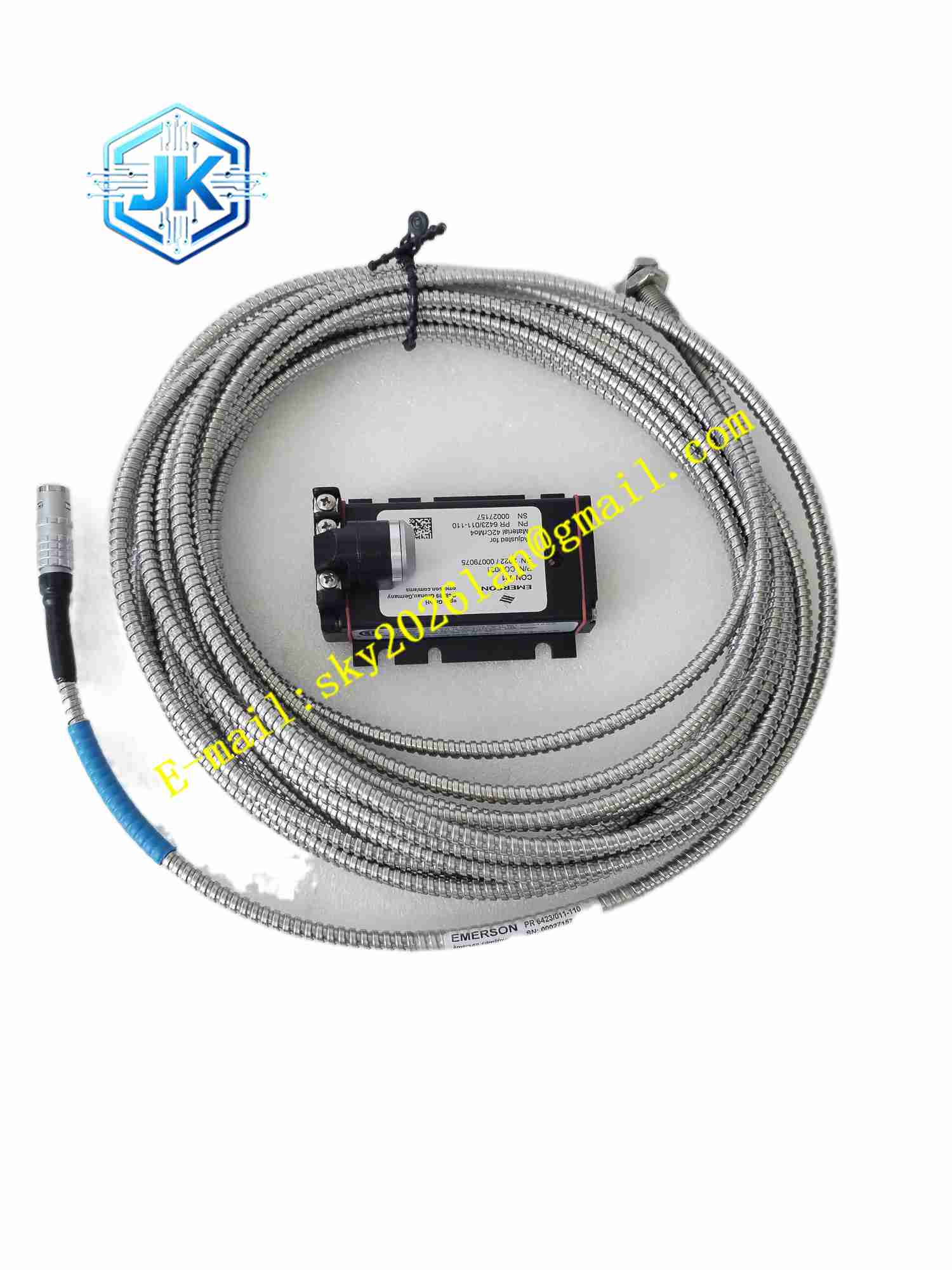

EPRO PR6423/011-110 + CON021
技术规格
- 传感器系列： EPRO PR6423，8 mm 涡流探头
- 前置器型号： CON021，IP20，面板安装
- 传感器连接方式： LEMO 自锁插头
- 前置器接线方式： 螺钉端子
- 测量范围： PR6423 典型线性范围为 ±1.0 mm，具体取决于后缀代码
- 灵敏度： PR6423 典型值为 8 V/mm
- 频率响应： CON021 前置器典型为 0 至 20,000 Hz，-3 dB
- 上升时间： 小于 15 μs
- 输出电压线性范围： 约 -4 V 至 -20 V，供电为 -24 V DC 时
- 输出电压最大范围： 约 -1 V 至 -22 V
- 参考间隙电压： 约 -10 V 至 -12 V，具体以校准曲线和手册为准
- 线性误差： 配 PR6423 时典型 ≤ 1.0%，部分配置 ≤ 2%
- 零点温漂： 约 200 mV/100 K
- 灵敏度温漂： 小于 2%/100 K
- 时漂： 最大 0.3%
- 供电电压影响： 小于 0.2%/V
- 前置器工作温度： -30 ℃ 至 100 ℃
- 防护等级： CON021 为 IP20
- 抗冲击/振动： 5g @ 60 Hz @ 25 ℃
- 安装方式： 4 颗 M5×20 螺钉固定
- 输出内阻： 约 100 kΩ
功能特点
- 非接触测量： 不接触旋转轴，无机械磨损，适合高速旋转设备。
- 静态与动态同时测量： 可同时输出轴位置直流分量和振动交流分量。
- 出厂线性校准： 传感器、电缆和前置器成套校准，现场只需调整安装间隙。
- 高频率响应： 可覆盖从低速盘车到高频振动的宽频测量。
- 开路/短路保护： 前置器具备输出保护和反向保护功能。
- 模块化维护： 前置器与探头通过 LEMO 插头连接，便于更换和检修。
- 适配监测系统： 可接入 EPRO MMS 系列或其他振动监测系统。
应用场景
- 汽轮机、燃气轮机轴振动监测
- 压缩机轴向位移与径向振动监测
- 风机、泵、齿轮箱轴承状态监测
- 发电机轴偏心与轴位置测量
- 水轮机转子位移监测
- 阀门位置与执行机构行程监测
- 启停机过程中的轴运动分析
- 旋转机械保护系统中的振动与位移通道
性能参数
- 探头直径： 8 mm
- 典型灵敏度： 8 V/mm
- 典型线性范围： ±1.0 mm
- 前置器频响： 0 至 20,000 Hz
- 上升时间： 小于 15 μs
- 输出线性范围： -4 V 至 -20 V
- 参考间隙电压： -10 V 至 -12 V
- 线性误差： ≤ 1.0% 至 2%
- 供电电压： -24 V DC，典型范围 -18 V 至 -30 V
- 工作温度： -30 ℃ 至 100 ℃
- 防护等级： IP20
材质构成
- 探头壳体： 不锈钢或金属合金，用于机械固定和屏蔽
- 探头线圈： 高频感应线圈，用于产生涡流场
- 电缆屏蔽层： 金属编织屏蔽，降低电磁干扰
- LEMO 插头： 金属自锁连接器，保证信号连接可靠
- 前置器外壳： 金属或阻燃工程塑料
- 内部电路板： 高频振荡、解调、线性化和保护电路
- 螺钉端子： 用于电源、信号和传感器接线
结构特征
- 探头端部为 8 mm 感应面： 对准被测轴表面安装
- 螺纹固定结构： 通过安装支架和螺母固定探头
- LEMO 快插接口： 连接延伸电缆或前置器
- 前置器面板安装： 使用 4 颗 M5 螺钉固定于柜内面板
- 上下端子排布局： 电源、输出和传感器端子分开布置
- 状态可通过电压判断： 间隙电压、开路电压和饱和电压具有明显区分
工作原理
CON021 前置器向 PR6423 探头线圈提供高频激励信号，探头靠近导电金属表面时会在轴表面产生涡流。轴与探头之间的间隙变化会改变线圈阻抗，前置器检测该阻抗变化并解调为直流电压信号。间隙越小，输出电压越低；间隙越大，输出电压越高。静态间隙对应直流电压，轴振动则在该直流电压上叠加交流分量。系统出厂时已对探头、电缆和前置器进行成套线性校准，现场安装后通过调整机械间隙使输出电压达到规定值即可投入运行。
安装要求
- 探头应安装在轴承附近，避开键槽、油孔、划痕和焊缝
- 被测轴表面应光滑、洁净，材料宜为碳钢或合金钢
- 安装支架自振频率应高于被测工频 10 倍以上
- 探头轴线与被测面垂直度偏差应控制在较小范围内
- 静态安装间隙按对应型号校准曲线设定， 常见中点间隙约 1.5 mm
- 间隙电压一般调整至 -10 V 至 -12 V 范围内，具体以手册为准
- 电缆屏蔽层应在监测系统侧单点接地
- 信号线应与动力电缆分开敷设，避免变频器和大功率电机干扰
- CON021 安装在控制柜内，环境温度不超过允许范围
- 接线前断电，确认端子 1 至 6 功能正确：
- 端子 1：传感器信号线
- 端子 2：传感器屏蔽/公共端
- 端子 3：输出正
- 端子 4：输出负/公共端
- 端子 5：电源正
- 端子 6：电源负及机壳地
使用注意事项
- 探头必须与 成套使用，不得随意更换其他系列前置器
- 不同后缀代码对应不同电缆长度、灵敏度和线性范围，更换时需核对
- 被测面直径过小会影响线性度，通常要求大于 25 mm
- 间隙电压异常时优先检查机械间隙、探头污染和电缆连接
- 输出电压接近 0 V 通常表示回路开路
- 输出电压接近电源电压通常表示间隙过大或短路
- 严禁在带电状态下插拔传感器连接器
- 防爆场合需确认是否使用带安全栅的防爆型配置，标准 不适用于防爆区域
- 维护时应记录初始间隙电压、安装位置和接线状态
