描述

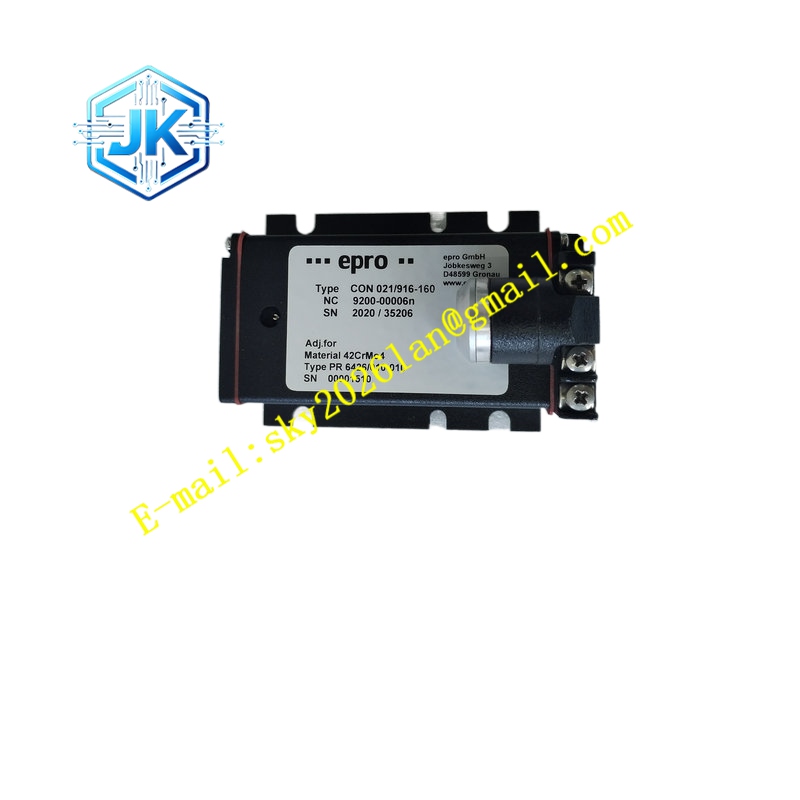

EPRO CON021 916-160
技术规格 供电 – 24VDC；输出线性电压 – 4V~-20V，零点 – 12V；响应时间 15μs，带宽 0~20kHz；配套 PR6423 探头线性误差≤1.0%；内置反接、短路、开路保护；工作温度 – 20℃~70℃；硬件版本 916-160，固件与接口兼容同系列 CON021。
功能特点 完成涡流探头阻抗信号解调放大，输出间隙对应的标准电压；线路故障诊断，断线短路输出故障特征信号；金属屏蔽外壳抵御现场电磁干扰；版本编号用于原厂备件追溯，直接替换同编号损坏件，无需修改系统组态。
应用场景 电厂汽轮机组、石化压缩机轴振动、轴向位移、偏心监测备件替换。
材质构成 金属屏蔽壳体；FR4 电路板，环氧灌封；镀金接线端子；耐油耐老化密封接头。

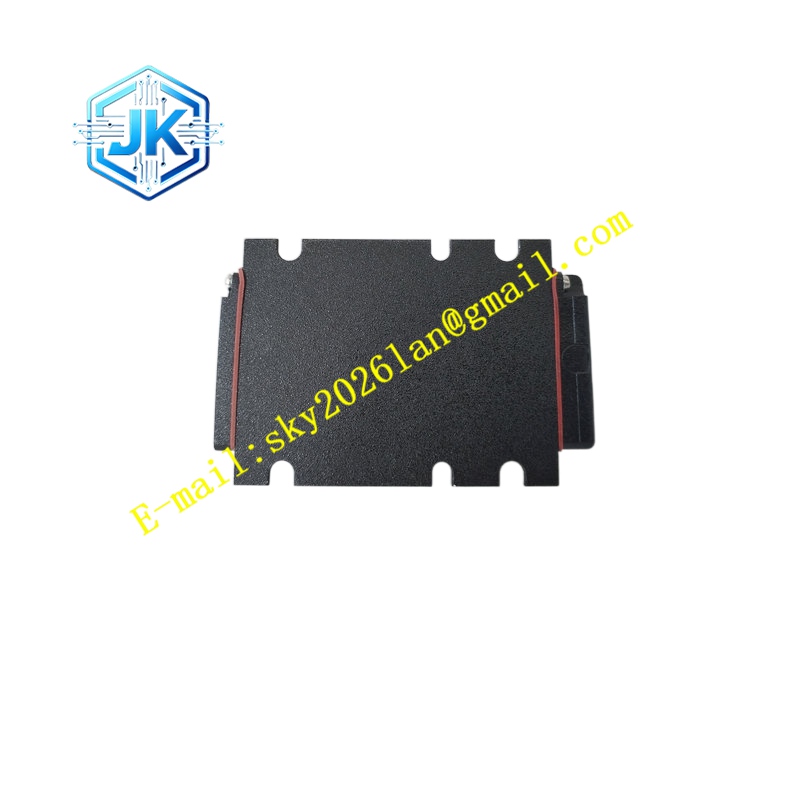

结构特征 盒式金属屏蔽结构，三个接线端子；适配 EPRO 标准涡流延长电缆，安装尺寸和普通 CON021 完全一致。
工作原理 高频激励信号送入涡流探头，轴表面涡流造成线圈阻抗变化；前置器转换阻抗变化为直流电压信号，电压值对应探头与轴的间隙，信号送入 MMS6000 监测卡进行振动计算与报警判断。
安装要求 安装位置选择控制柜低振动区域；整套探头、电缆、前置器必须为成套标定组合；屏蔽电缆单点接地；供电使用隔离稳压 – 24V 电源。
使用注意事项 备件替换优先选用同硬件版本编号，避免灵敏度差异；安装时保持外壳接地；禁止在机组运行状态下拔插前置器信号端子；定期检查电缆密封接头。
