描述

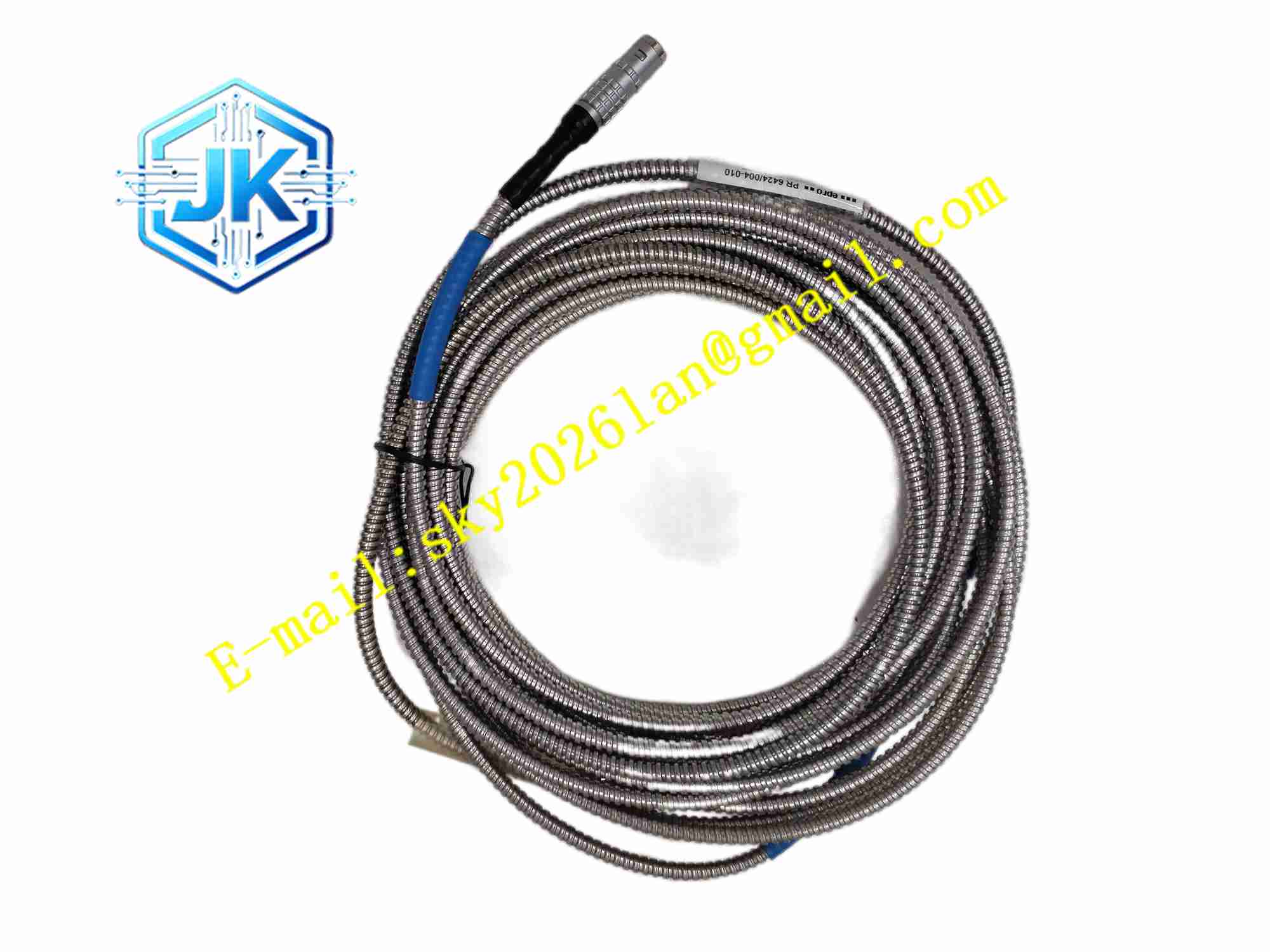

EPRO PR6424/004-010 + CON021
技术规格
- 传感器系列： EPRO PR6424
- 型号代码： PR6424/004-010，具体电缆长度、灵敏度和安装形式需以铭牌和校准资料确认
- 前置器： CON021
- 探头直径： 8 mm
- 典型线性范围： PR6424 系列典型为 ±2.0 mm
- 灵敏度： 随后缀代码变化，典型低于 PR6423，常见约 4 V/mm 等级
- 频率响应： 前置器 0 至 20,000 Hz
- 上升时间： 小于 15 μs
- 输出线性范围： 约 -4 V 至 -20 V
- 输出电压最大范围： 约 -1 V 至 -22 V
- 线性误差： 配 PR6424 时典型 ≤ 1.5% 至 2%
- 零点温漂： 约 200 mV/100 K
- 灵敏度温漂： 小于 2%/100 K
- 时漂： 最大 0.3%
- 供电电压： -24 V DC，典型 -18 V 至 -30 V
- 前置器工作温度： -30 ℃ 至 100 ℃
- 防护等级： IP20
- 传感器连接： LEMO 自锁插头
- 前置器接线： 螺钉端子
- 安装方式： 前置器面板安装，4 颗 M5×20 螺钉
功能特点
- 宽量程测量： 适合需要较大线性范围的位移监测任务。
- 非接触高可靠性： 无机械接触，适合长期连续运行。
- 成套线性校准： 出厂校准降低现场调试难度。
- 直流与交流复合输出： 同时反映位置和振动状态。
- 故障保护： 具备开路、短路和反向保护。
- 便于维护： 前置器与探头模块化连接，故障定位清晰。
应用场景
- 汽轮机轴向位移与胀差监测
- 压缩机转子位置监测
- 大型风机和泵组轴承位移测量
- 阀门开度与执行机构行程监测
- 旋转机械径向振动测量
- 试验台位移标定与振动分析
- 齿轮箱轴位置监测
- 需要 ±2 mm 级量程的工业状态监测系统
性能参数
- 探头类型： 8 mm 电涡流位移传感器
- 典型量程： ±2.0 mm
- 典型灵敏度： 约 4 V/mm，需以后缀代码和校准证书确认
- 前置器频响： 0 至 20,000 Hz
- 上升时间： 小于 15 μs
- 输出线性范围： -4 V 至 -20 V
- 线性误差： ≤ 1.5% 至 2%
- 供电电压： -24 V DC
- 工作温度： -30 ℃ 至 100 ℃
- 防护等级： IP20
材质构成
- 探头金属外壳： 不锈钢或合金材料
- 感应线圈： 高频涡流激励与检测元件
- 屏蔽电缆： 抑制现场电磁干扰
- LEMO 插头： 金属自锁连接器
- 前置器电路板： 振荡、解调、线性化、保护和输出电路
- 螺钉端子： 用于电源、传感器和输出信号接线
- 前置器外壳： 金属或阻燃塑料
结构特征
- 8 mm 探头感应面： 对准旋转轴或位移目标面
- 螺纹安装结构： 便于固定和间隙调整
- LEMO 快插接口： 连接前置器或延伸电缆
- 前置器面板安装： 适合控制柜集中布置
- 独立电源与信号端子： 便于现场接线和测试
- 电压型输出： 直流间隙电压叠加交流振动信号
工作原理
前置器向 PR6424 探头提供高频激励，探头靠近导电金属表面时产生涡流。间隙变化导致线圈阻抗变化，前置器将该变化转换为直流电压。静态间隙决定基准电压，轴振动或位移变化表现为电压波动。由于 量程较大，相同位移变化引起的电压变化小于 PR6423，因此必须在监测系统中正确设置灵敏度参数。
安装要求
- 安装前核对 /004-010 的灵敏度、线性范围和推荐间隙
- 探头应安装在刚性支架上，避免支架振动影响测量
- 被测面应光滑、清洁，材质为导电金属
- 探头轴线尽量垂直于被测面，偏差控制在允许范围内
- 静态间隙设定在线性范围中点附近，具体值以校准资料为准
- 通电后测量前置器输出端子 3 与 4 之间电压，调整至规定间隙电压
