描述

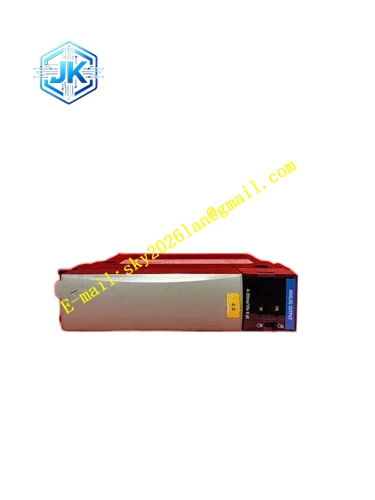

Honeywell TK-IAH161
技术规格
- 通道数量：16 路独立模拟输入通道
- 信号类型：4~20mA DC，HART7
- 输入阻抗：250Ω HART 匹配电阻
- 通道隔离：通道组之间 500VAC 光电隔离
- 分辨率：16 位 ADC
- 背板总线：C300 I/O 背板总线
- 供电：24V DC 机架供电
- 工作温度：0℃至 + 60℃
- 采样周期：每通道 120ms
功能特点 高密度 16 通道设计，节省 C300 机架槽位资源。 每通道独立 HART 解调，支持多变量读取、设备状态诊断。 断线、短路、超量程自动诊断，故障信息上传工程师站。 软件滤波可调，抑制现场电磁噪声。 通道状态 LED 阵列，单通道故障独立指示。 支持热插拔，在线更换不影响其余通道运行。 兼容 C300 FTA 端子板配套接线。
应用场景 C300 DCS 系统高密度 HART 变送器测点采集 压力、液位、流量变送器集中信号采集 化工、电厂、炼油主控柜模拟量点位扩容 老旧 16 通道 AI 卡备件替换
性能参数
- 测量精度：±0.1% 满量程
- 重复性误差：≤±0.05% 满量程
- 绝缘电阻：≥1000MΩ
- 平均无故障时间：90 万小时
材质构成 FR4 低噪声阻燃 PCB 基板 16 位 ADC 采集芯片组 HART 调制解调芯片 光电隔离阵列 TVS 浪涌保护二极管 镀金背板连接器 阻燃前面板，16 通道 LED 指示灯
结构特征 标准 C300 机架插卡外形，适配机架 I/O 插槽。 前面板 16 个通道状态 LED，电源、通信、故障总指示灯。 背面金手指对接 C300 机架背板总线。 侧边防误插缺口，防止插错槽位。 卡件自带锁紧卡扣。
工作原理 现场 4-20mA 电流信号经过 FTA 端子板进入卡件，隔离电路隔离现场干扰，ADC 芯片将模拟电流转换为数字信号。HART 叠加数字信号被解调芯片提取，读取变送器附加变量、设备诊断信息。卡件打包所有通道数据，通过 背板总线上传至控制器。回路断线短路时采集电路识别异常，标记故障通道。
安装要求 对准 机架槽位平稳插入，锁紧卡扣。 配套 FTA 端子板，变送器线缆接入端子板。 工程师站软件添加卡件，配置通道量程、HART 参数。 上电后逐通道校验变送器读数，确认 HART 通信正常。
使用注意事项 HART 回路必须保留 250Ω 匹配电阻，移除电阻会造成 HART 通信失败。 信号线采用屏蔽双绞线，屏蔽层单点接地，远离动力电缆。 禁止高压交流电接入输入端子，高压击穿隔离电路。 卡件运行时做好防静电防护，静电会损坏采集芯片。
