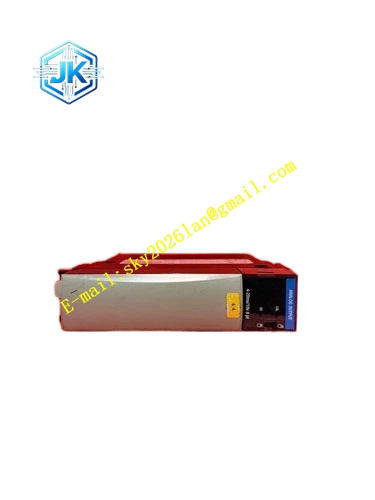

Honeywell TC-OVA081
技术规格
- 通道数量：8 路独立模拟输出通道
- 输出信号：4~20mA DC，支持 HART7
- 单通道最大负载：600Ω
- 通道隔离：通道组之间 500VAC 隔离
- 分辨率：16 位 DAC
- 供电：24V DC 由 RTP 底座供给
- 工作温度：0℃至 + 60℃
- 输出更新周期：100ms
功能特点 逐通道短路限流保护，单通道短路不会损坏卡件，其余通道正常输出。 支持 HART 通信，可向阀门定位器下发组态参数、读取阀位诊断。 输出回读功能，卡件实时采集回路实际电流，对比设定值做偏差诊断。 故障安全输出模式，可组态故障状态保持、归零、满量程输出。 通道状态 LED，直观显示输出、故障状态。 支持热插拔，在线更换不中断其他通道控制输出。
应用场景 调节阀、气动定位器 4-20mA 控制输出 变频器给定信号远程输出 化工、炼油防爆区域控制回路输出 RTP 远程 I/O 系统模拟控制点扩容
性能参数
- 输出精度：±0.1% 满量程
- 线性误差：≤±0.05% 满量程
- 绝缘电阻：≥1000MΩ
- 平均无故障时间：86 万小时
材质构成 FR4 阻燃 PCB 基板 16 位 DAC 数字转换芯片 HART 调制电路 功率驱动晶体管阵列 光电隔离元件 TVS 浪涌保护二极管 镀金连接器、通道状态 LED
结构特征 标准 RTP 子卡外形，适配 TC-FXX132 底座插槽。 前面板 8 个通道独立 LED，电源、故障总指示灯。 背面金手指对接底座内部总线。 防呆缺口，避免反向插装。
工作原理 DCS 控制器下发设定值数字信号，通过 RTP 总线传输至卡件，DAC 芯片将数字信号转换为 4~20mA 模拟电流信号，经过驱动电路输出至现场执行回路。回读电路采集回路实际电流，和设定值对比，偏差超标标记故障。HART 调制电路叠加数字信号，和智能阀门定位器双向通信。回路短路时限流电路启动，保护卡件功率元件。
安装要求 断电后插入 TC-FXX132 底座插槽，锁紧到位。 在工程师站组态每通道故障安全模式、量程。 现场执行器屏蔽线缆接入底座端子，屏蔽层单点接地。 上电后逐通道输出电流，核对现场执行器反馈。
使用注意事项 负载电阻不能超过 600Ω 上限，负载过大造成输出电流不准。 感性负载执行器需要配套续流保护元件。 禁止在输出回路接入高压交流电，会烧毁驱动电路。 故障安全模式组态必须符合工艺安全联锁要求，避免工艺风险。
