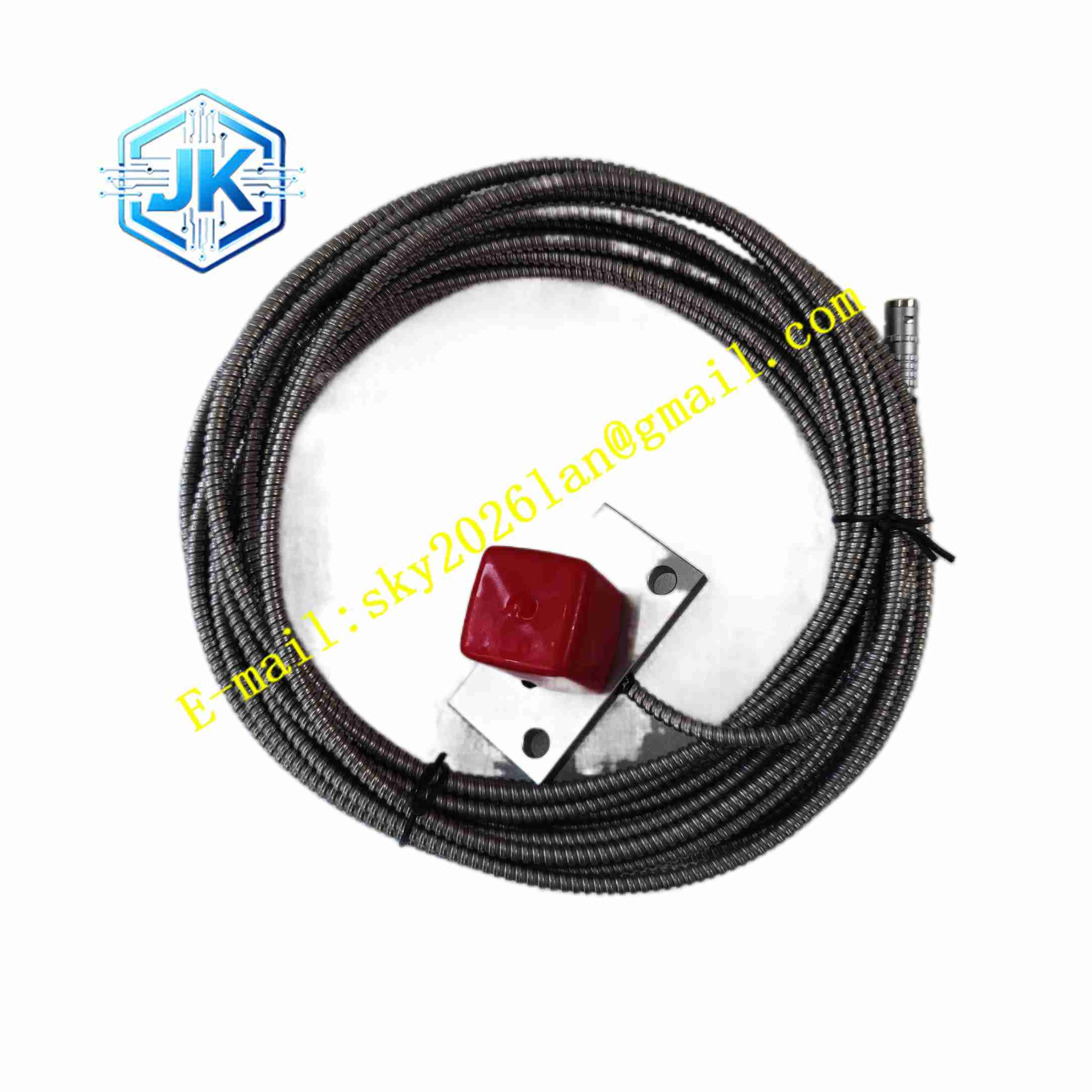

EPRO PR6426010-110+C0N021 916-240
技术规格 探头型号：PR6426/010-110 配套前置器：CON021/916-240 测量原理：电涡流非接触测量 探头直径：32mm 线性量程：±1.5mm 灵敏度：8V/mm 前置器供电：-24VDC，供电范围 – 23V~-32VDC 输出信号：-4V ~ -20V DC 频率响应：0~10kHz（-3dB） 探头工作温度：-35℃ ~ +180℃ 前置器工作温度：-35℃ ~ +85℃ 探头防护等级：IP67 前置器防护等级：IP20 线缆：一体式加长同轴屏蔽高温电缆 被测对象：大直径铁磁性金属转轴
功能特点 非接触测量，探头不接触旋转转子，无机械磨损，适合大型重型机组长期不间断监测。 32mm 大直径感应端面，磁场覆盖范围广，适配大直径转轴，转轴表面微小瑕疵对测量影响更低。 加长一体式同轴电缆，适配探头与前置器远距离布线场景，减少中间接头信号衰减。 CON021/916-240 为 PR6426 系列专属前置器，电路参数专门匹配大直径探头，保障全量程线性精度。 具备线缆断线、短路故障诊断功能，电缆损坏时前置器输出故障电平，后端监测系统触发传感器报警。 一体式同轴屏蔽电缆抗电磁干扰，耐受轴承箱油雾、高温蒸汽、粉尘恶劣工况。 出厂探头与 916-240 前置器配对校准，不可替换普通 CON021 前置器。 支持轴位移、转子胀差、径向振动测量，满足大型重型机组监测需求。
应用场景 大型汽轮发电机组主轴胀差与轴位移监测，大型水轮发电机组主轴振动监测，重型离心压缩机组状态监测，冶金大型鼓风机 TSI 保护系统，长距离布线大轴径旋转机械传感器备件。
性能参数 全量程区间，间隙与输出电压线性误差≤1.5%。 高温工况温度漂移稳定，大探头工况下测量偏差可控。 断线故障检测响应稳定，线缆破损快速识别故障。 加长同轴电缆信号传输衰减低，远距离传输波形无畸变。 探头密封封装可靠，长期运行线圈参数衰减极低。
材质构成 探头壳体：加厚不锈钢金属筒体，防腐抛光。 感应端面：宽幅耐高温陶瓷绝缘片。 感应元件：大尺寸高频漆包感应线圈，真空密封封装。 延长线缆：加长聚四氟乙烯绝缘同轴屏蔽电缆。 CON021/916-240 壳体：铝合金压铸外壳，阳极氧化。 前置器电路板：FR4 多层工业印制板，三防涂覆。 密封件：氟橡胶耐高温密封圈。 连接器：镀金接线端子与 LEMO 接头。
结构特征 探头为大直径圆柱形不锈钢本体，前端宽幅陶瓷感应端面，内部封装大尺寸感应线圈。探头外壁加工外螺纹，配套防松锁紧螺母，旋入轴承座大尺寸螺纹孔固定。尾部引出加长一体式同轴屏蔽电缆，线缆芯线连接内部感应线圈，整体密封封装，端面 IP67 防护。CON021/916-240 前置器为铝合金盒体，自带 DIN 导轨卡扣，盒体侧面布置电源端子、探头信号端子、模拟输出端子，内部电路针对大直径探头磁场特性优化，激励、解调、输出电路物理分区，被动散热无风扇。
工作原理 CON021/916-240 前置器接入 – 24VDC 供电，向 PR6426 大直径探头线圈输出高频交变激励电流，线圈生成宽范围交变磁场，磁场穿过空气间隙到达大直径金属转轴，转轴表面感应电涡流。电涡流反向磁场改变探头线圈等效阻抗，阻抗随探头与转轴间隙变化。阻抗信号通过加长同轴电缆送入定制前置器，前置器解调放大，转换为线性直流电压输出。后端 MMS 监测模块采集电压换算位移数值，实时监测转子胀差、轴向位移与径向振动。同轴电缆断线时前置器识别回路异常，输出故障电平触发传感器故障报警。
安装要求 机组停机，转子完全静止后方可安装探头。 探头旋入轴承座大尺寸螺纹孔，调整探头端面与转子表面初始间隙至量程中点，锁紧防松螺母。 加长同轴电缆布线预留松弛余量，线缆弯曲半径大于最低限值，禁止锐折、拖拽线缆。 /916-240 前置器 DIN 导轨安装在控制柜或机旁端子箱，远离高温、强振动区域。 屏蔽层仅在前置器端单点接地，探头侧屏蔽悬空，防止地环路引入干扰。 接入 – 24VDC 电源，模拟输出线缆接入 MMS 监测模块，上电测量输出电压，标定初始间隙并记录标定数值。
使用注意事项 探头宽幅陶瓷端面极易磕碰破损，安装过程禁止撞击、刮擦端面，破损直接损坏内部感应线圈。 加长同轴电缆不可承受拉力，拉扯造成芯线断裂，测量失效。 线缆敷设远离大功率动力电缆，降低电磁干扰。 大直径转轴表面毛刺安装前打磨，防止机组运行撞击探头。 必须使用 916-240 版本前置器，不可替换普通 前置器，否则线性指标失效。 定期检查探头锁紧螺母，重型机组强振动会造成螺纹松动，间隙漂移。 前置器环境温度不得超过 85℃。 机组运行状态禁止拆装探头和前置器。
