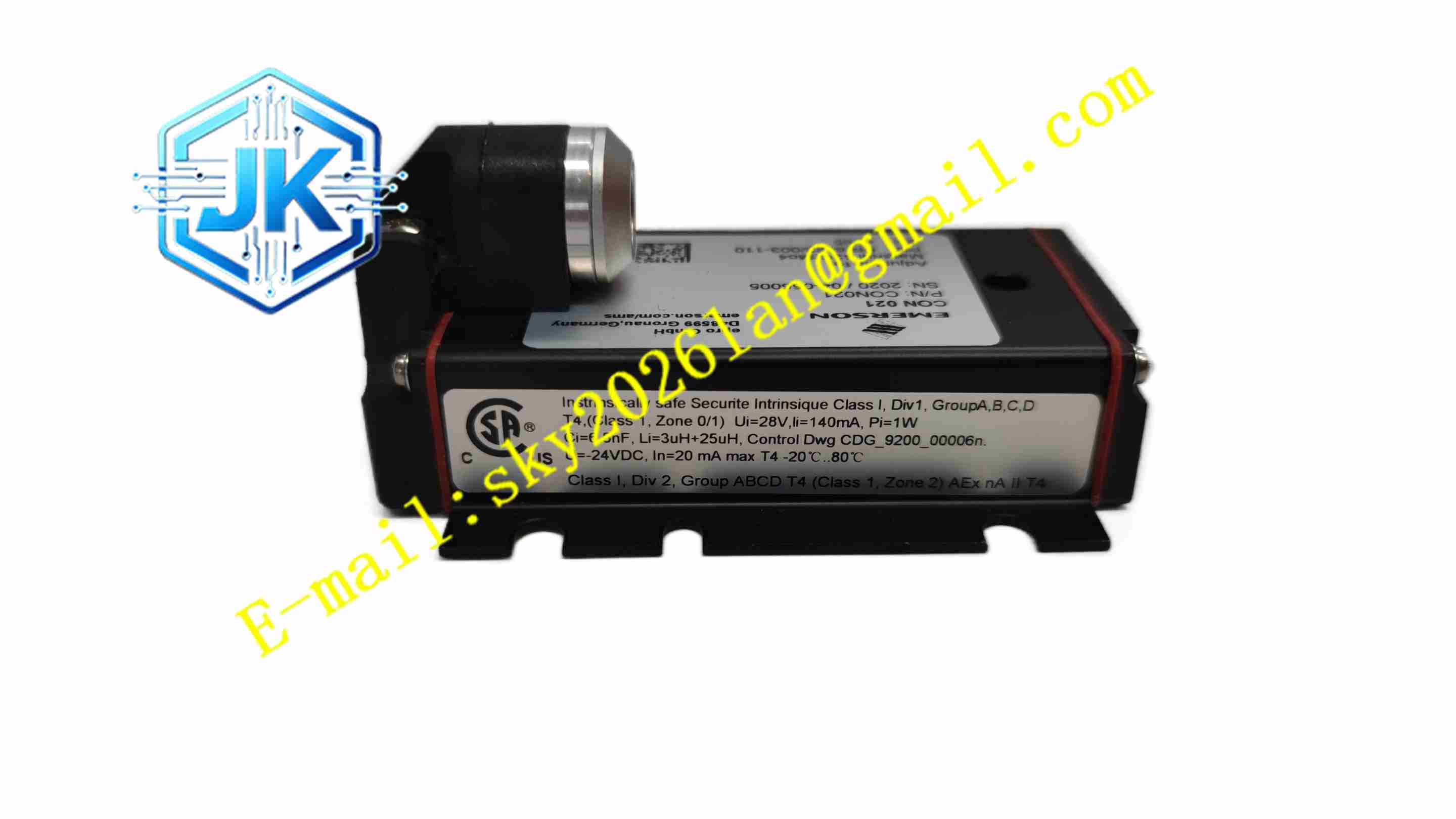

EPRO PR6423003-110+CON021
技术规格 探头型号：PR6423003-110 配套前置器：CON021 测量原理：电涡流非接触测量 输出信号：0~-24V 直流电压信号 供电：前置器使用 – 24VDC 供电 探头线缆：一体式同轴屏蔽延长电缆 探头工作温度：-35℃ ~ +180℃ 前置器工作温度：-35℃ ~ +85℃ 探头防护等级：IP67；前置器防护等级：IP20 被测对象：铁磁性金属转轴
功能特点 整套一体化测量系统，探头与 CON021 前置器出厂匹配，无需单独配对。 非接触测量，探头不接触旋转转子，无机械磨损，支持长期不间断监测。 耐高温探头，可安装在高温轴承座位置。 CON021 前置器完成信号调理，将间隙变化转换为线性直流电压输出。 一体式同轴屏蔽电缆，抗电磁干扰，适配电厂、石化强电磁环境。 具备线缆断线检测，电缆断裂时前置器输出故障电平，监测系统触发传感器故障报警。 信号输出直接适配 EPRO MMS 系列监测板卡，整套系统兼容性强。
应用场景 汽轮机、燃气轮机轴振动与轴位移监测，离心压缩机转子状态监测，大型引风机、送风机保护监测，石化、电厂旋转机械保护系统成套传感器备件。
性能参数 额定量程区间，输出电压和探头间隙线性度高。 高温工况温漂稳定，测量偏差控制在规格限值。 断线故障检测响应可靠，线缆破损快速识别故障。 同轴屏蔽线缆抗共模干扰能力强。 整套系统长期连续运行，信号稳定性良好。
材质构成 探头主体：不锈钢金属壳体，前端陶瓷绝缘端面。 感应元件：高频漆包感应线圈。 延长电缆：同轴屏蔽电缆，聚四氟乙烯耐高温绝缘层。 前置器 CON021：铝合金外壳，FR4 印制电路板，运算放大芯片。 密封配件：氟橡胶耐高温密封圈。
结构特征 PR6423003-110 探头为圆柱形不锈钢结构，前端陶瓷感应端面，内部封装感应线圈，尾部引出一体式同轴屏蔽电缆。探头外壁带有外螺纹，配套防松锁紧螺母，旋入轴承座螺纹孔。CON021 前置器为小型铝合金盒体，带有接线端子，负责电源接入与信号输出。探头通过同轴电缆连接前置器；前置器安装在控制柜或者机旁端子箱内。探头螺纹结构可以旋转调节探头端面和转子之间的初始间隙，调节完成锁紧螺母固定。
工作原理 前置器接入 – 24VDC 供电，向探头线圈输出高频激励电流，线圈产生高频交变磁场，磁场穿过空气间隙到达金属转子表面，转子表面感应电涡流。电涡流反向作用于探头线圈，改变线圈等效阻抗，阻抗数值随探头与转轴间隙变化。阻抗信号经同轴屏蔽电缆传输至 前置器，前置器内部电路将阻抗变化转换为线性直流电压信号。后端 MMS 监测模块采集电压，换算为位移数值，实时监测转子径向振动、轴向位移。同轴电缆断线时，前置器检测回路异常，输出故障电平，触发系统传感器故障报警。
安装要求 机组停机，转子完全静止后开展安装作业。 PR6423003-110 探头旋入轴承座螺纹孔，调整探头端面与转子之间初始间隙至推荐值，锁紧防松螺母。 同轴电缆布线预留余量，线缆最小弯曲半径满足规格，禁止挤压、锐折线缆。 前置器安装在远离高温、强振动的机旁端子箱或控制柜内。 -24VDC 电源接入前置器电源端子，信号输出线缆接入 MMS 监测模块。 屏蔽层仅在前置器侧单点接地，探头端屏蔽层悬空。 上电，万用表测量前置器输出电压，核对初始间隙，完成标定。
使用注意事项 探头陶瓷端面禁止磕碰、刮擦，端面破损直接损坏内部感应线圈。 同轴电缆不可承受拉力，拉扯会拉断内部芯线，测量失效。 线缆远离大功率动力电缆，降低电磁干扰。 转子表面毛刺提前打磨，防止运行撞击探头。 前置器环境温度不能超过 85℃。 定期检查探头锁紧螺母，设备振动会造成螺纹松动，间隙漂移。 机组运行状态禁止拆装探头。
