描述

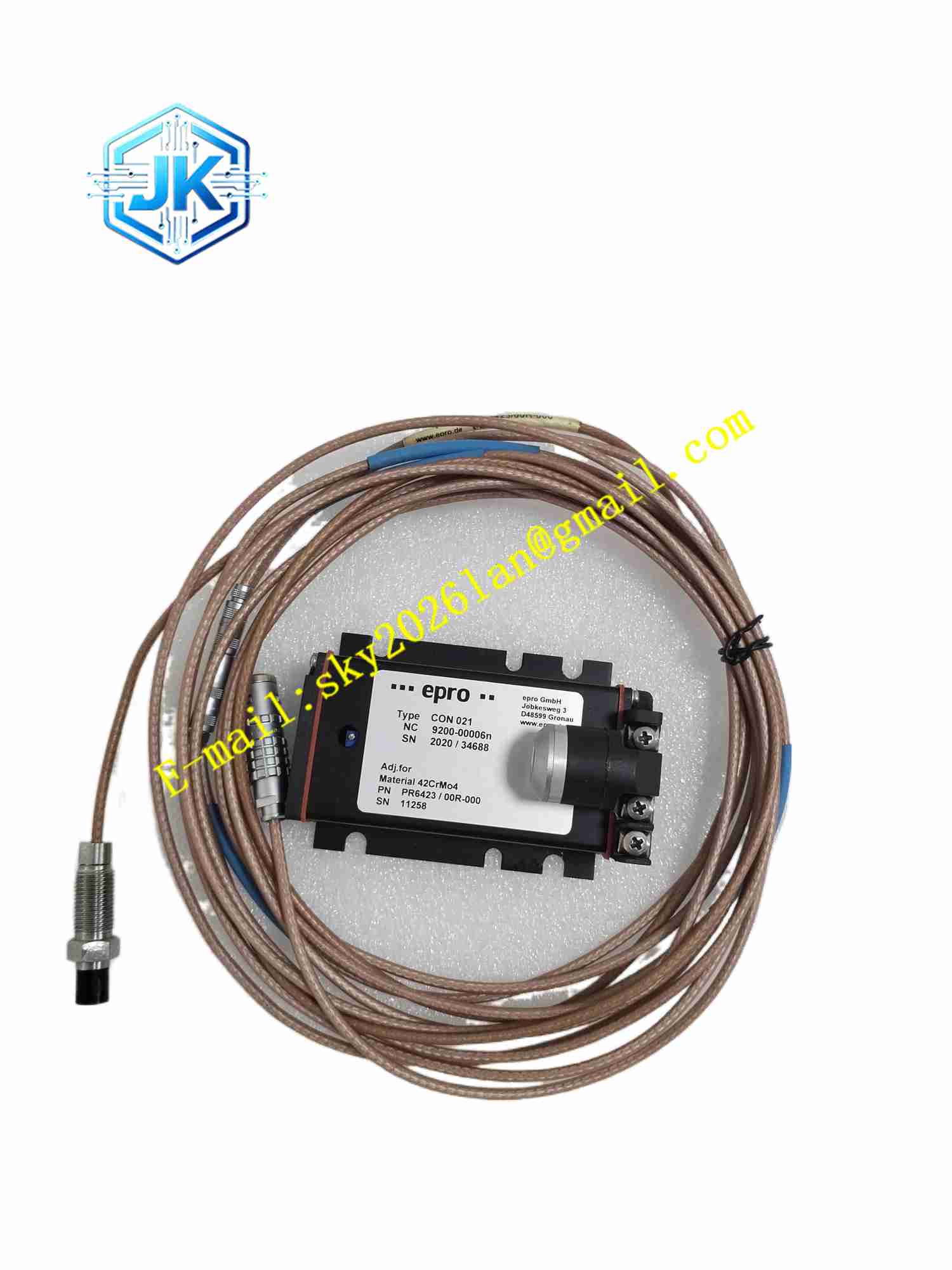

EPRO PR642300R-000
技术规格 测量原理：电涡流非接触测量 探头结构：螺纹安装型 适配前置器：CON 系列前置放大器 供电：由配套前置器提供高频激励 线缆：一体式同轴屏蔽延长电缆 探头工作温度：-35℃ ~ +180℃ 防护等级：IP67 被测对象：铁磁性金属旋转轴
功能特点 非接触式测量，探头不接触转子，无机械磨损，适合长期连续监测。 耐高温结构，可直接安装在高温轴承座位置。 内置感应线圈，产生高频磁场，通过电涡流效应感知间隙变化。 一体式同轴屏蔽电缆，抑制工业现场电磁噪声。 螺纹安装结构，可精准调节探头与转子的初始安装间隙。 适配 EPRO MMS 监测系统，信号输出和 MMS 模块完全兼容。 线缆断线可由前置器检测，触发传感器故障报警。
应用场景 汽轮机、燃气轮机轴振动监测，离心压缩机转子径向振动测量，大型引风机、送风机状态监测，石化旋转设备保护监测系统。
性能参数 额定测量区间内，间隙与感应信号线性度满足设备监测要求。 高温工况下温度漂移稳定，测量偏差可控。 同轴屏蔽线缆抗干扰能力强，适合电厂、化工厂强电磁环境。 长期运行线圈参数稳定，不会随时间快速衰减。 前置器可识别探头电缆断线故障。
材质构成 探头壳体：不锈钢金属筒身。 感应端面：耐高温陶瓷绝缘片。 感应元件：高频漆包感应线圈。 延长线缆：同轴屏蔽电缆，聚四氟乙烯绝缘层。 密封件：氟橡胶耐高温密封圈。
结构特征 圆柱形不锈钢探头本体，前端陶瓷端面，内部封装感应线圈。探头外部加工外螺纹，配套防松锁紧螺母，用于旋入轴承座安装孔。尾部引出一体式同轴屏蔽电缆，线缆内芯连接内部感应线圈。整体密封封装，端面 IP67 防护，阻挡油污、水汽侵入内部线圈。
工作原理 配套前置器向探头线圈输入高频激励电流，线圈生成高频交变磁场，磁场穿透探头与转轴之间的空气间隙。金属转轴表面感应形成电涡流，电涡流产生反向磁场，改变探头线圈的等效阻抗。线圈阻抗随探头与转轴之间间隙大小发生变化，阻抗信号经由同轴电缆传输到前置放大器，前置器将阻抗变化转换为标准直流电压信号，后端监测仪表将电压换算为位移数值，完成轴振动、轴间隙监测。电缆发生断线时，前置器检测回路异常，上报传感器故障。
安装要求 机组完全停机后开展安装作业，确认转子静止。 将探头旋入轴承座螺纹孔，调整探头端面与转子之间的初始间隙至规定值，锁紧防松螺母。 同轴电缆走线预留足够余量，最小弯曲半径满足规格，禁止挤压、锐折线缆。 线缆屏蔽层仅在前置器侧单点接地，探头端屏蔽层不接地。 将同轴电缆接入配套 CON 前置器，前置器接入负 24 伏直流电源。 上电测量前置器输出电压，完成间隙标定，记录初始间隙数值。
使用注意事项 陶瓷端面严禁撞击、刮擦，破损将造成线圈损坏。 同轴电缆不可承受拉力，拉扯会拉断内部芯线。 探头安装位置远离大功率动力电缆，降低电磁干扰。 转轴表面毛刺会损伤探头端面，安装前检查转子表面。 定期复查探头安装间隙，设备振动会造成螺纹松动，间隙偏移。 不可在机组运行状态下拆装探头。
