描述

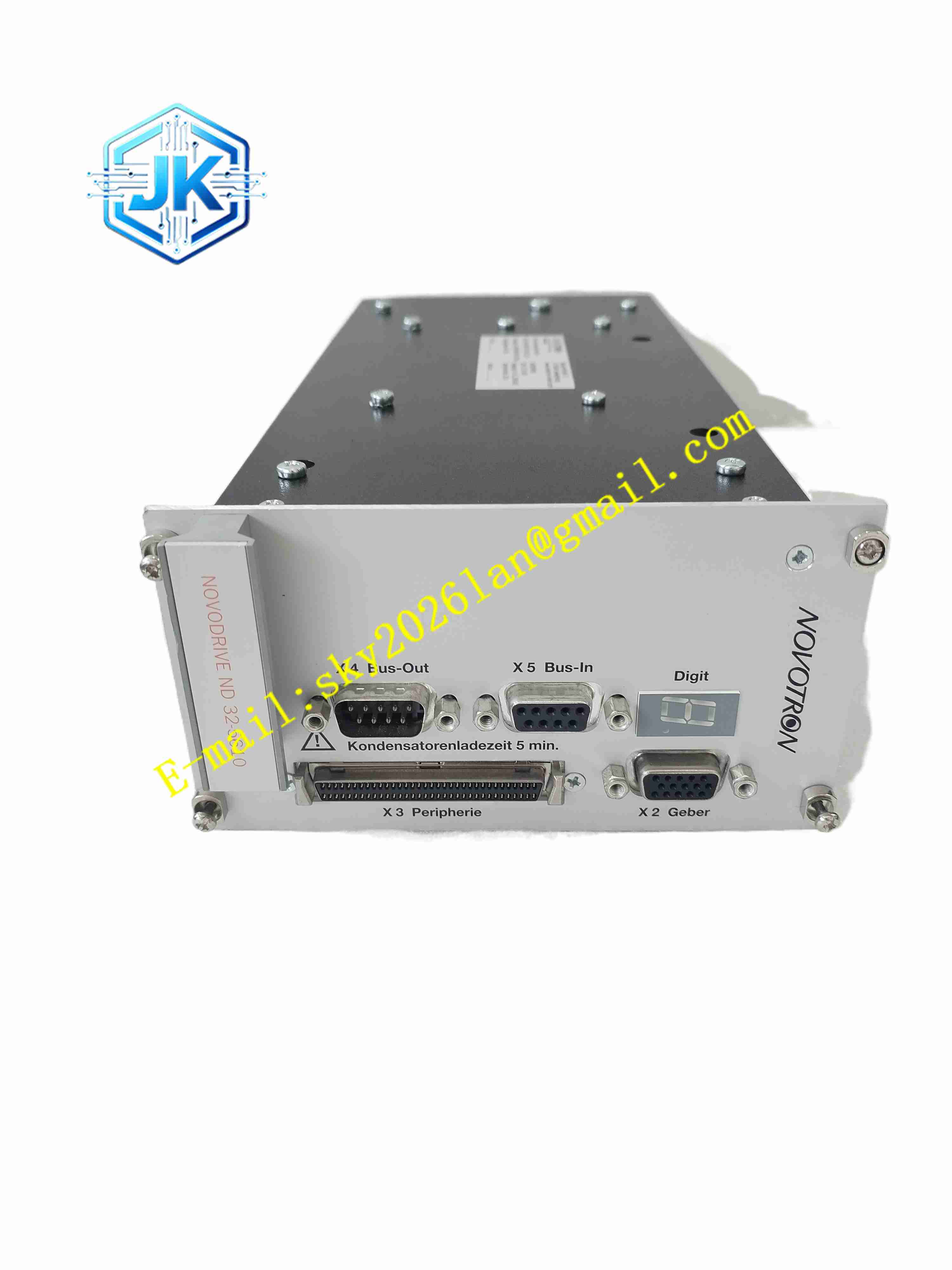

NOVOTRON ND32-5610V16
技术规格 驱动器型号：ND32-5610V16 额定输入：三相 400VAC，50/60Hz，电压波动范围 ±10% 直流母线额定电压：560VDC 最大视在功率：7kVA 额定输出电流：20A 输出相数：三相 过压保护阈值：720VDC 欠压保护阈值：200VDC 控制电源：24VDC±15%，外部供电 控制模式：位置模式、速度模式、转矩模式 反馈支持：增量编码器、绝对值编码器 通信接口：CANopen，±10V 模拟指令接口 PWM 开关频率：16kHz 工作温度：0℃ ~ +55℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装形式：19 英寸机架插卡模块 防护等级：IP20（控制柜内安装）
功能特点 提供三相高压功率输出，驱动大功率同步伺服电机与直线电机。 内置电流、速度、位置三闭环控制，动态响应性能优秀。 CANopen 工业总线，支持多轴同步控制，接收上位运动指令。 模拟量 ±10V 接口，兼容传统 PLC 模拟量控制方案。 电机自动辨识功能，一键识别电机参数，自动整定伺服增益。 全维度硬件故障监测，包含过流、接地、过热、编码器故障、母线异常。 故障发生瞬间封锁功率输出，保护电机与驱动器硬件。 支持点位控制、电子齿轮、电子凸轮等高级运动功能。 前面板状态指示灯，直观显示电源、运行、故障状态。 支持参数存储、故障历史记录，可通过调试软件读取故障日志。
应用场景 数控龙门机床进给轴驱动，金属锻造设备，高速包装生产线，大型自动化机械手，锂电生产设备，木材加工数控设备，印刷设备多轴同步控制系统。
性能参数 转矩响应速度快，动态负载变化时转矩输出稳定。 位置控制定位精度高，定位稳态误差极小。 多轴同步运行时，轴间同步误差稳定。 PWM 载波频率稳定，电机运行噪声低。 驱动器满载长期运行，功率器件温升可控。 故障记录可存储多条历史报警，便于设备故障排查。
材质构成 外壳机架：冷轧钢板，静电喷塑防锈涂层。 功率板 PCB：厚铜 FR4 多层电路板，高压功率回路。 控制板 PCB：FR4 多层板，三防涂覆，搭载 DSP 与 FPGA 芯片。 功率器件：IGBT 功率模块，快恢复二极管，母线电解电容。 散热部件：铝型材散热器。 连接器：高压功率端子为铜合金镀银，低压信号插座镀金。 前面板：阻燃塑料面板，LED 指示灯。
结构特征 19 英寸标准机架插卡式整机结构，单槽位安装。 内部分为高压功率腔体与低压控制腔体，强弱电物理隔离。 底部配置铝型材散热器，配合机柜风扇强制散热。 前面板集成状态指示灯、调试接口。 高压功率端子位于驱动器底部，低压信号、总线端子位于侧面。 侧边机械锁扣，推入机架插槽锁紧固定，抵御设备振动。
工作原理 三相 400V 交流电接入驱动器，经过整流回路转换为 560V 直流母线电压。24VDC 控制电源供给控制主板。上位控制器通过 CANopen 总线或者模拟通道下发运动指令。控制板采集电机编码器反馈信号，执行三闭环算法，输出 PWM 驱动信号，驱动 IGBT 功率模块，将直流母线电压逆变为三相可变频率、可变幅值交流电，驱动伺服电机旋转。驱动器实时监测输出电流、母线电压、散热器温度，一旦检测到故障，立刻封锁 IGBT 驱动脉冲，切断电机输出，记录故障代码并向上位系统发送报警。电子凸轮、电子齿轮等运动功能由板载 DSP 直接运算，实现多轴之间同步联动。
安装要求 安装机架断电，确认母线电容完全放电，再将 ND32-5610V16 推入 19 英寸机架插槽，扣紧锁扣。 三相动力电缆、电机电缆使用屏蔽动力电缆，连接功率端子。 编码器线缆、CANopen 总线使用屏蔽双绞线，接入信号端子。 在调试软件内完成电机型号配置，执行电机辨识与伺服增益自整定。 控制柜做可靠保护接地，接地电阻符合规范。 动力电缆与信号电缆分开桥架敷设，保持足够间距。 机柜配置散热风扇，保证散热器通风。 接线完成，上电空载测试，验证单轴运动和多轴同步功能。
使用注意事项 断电之后等待足够时长，等待母线电容放电完毕，再打开驱动器外壳。 操作电路板佩戴防静电手环，防止静电损坏控制芯片。 电机动力电缆屏蔽层两端接地，编码器线缆屏蔽层单端接地。 禁止带电插拔编码器、CAN 总线信号插头。 驱动器运行期间，禁止触碰高压功率端子。 定期清理散热器灰尘，积尘会导致过热报警。 修改伺服参数后，保存参数文件备份。 出现故障报警，优先查看故障代码，排查电机、线缆负载。
