描述

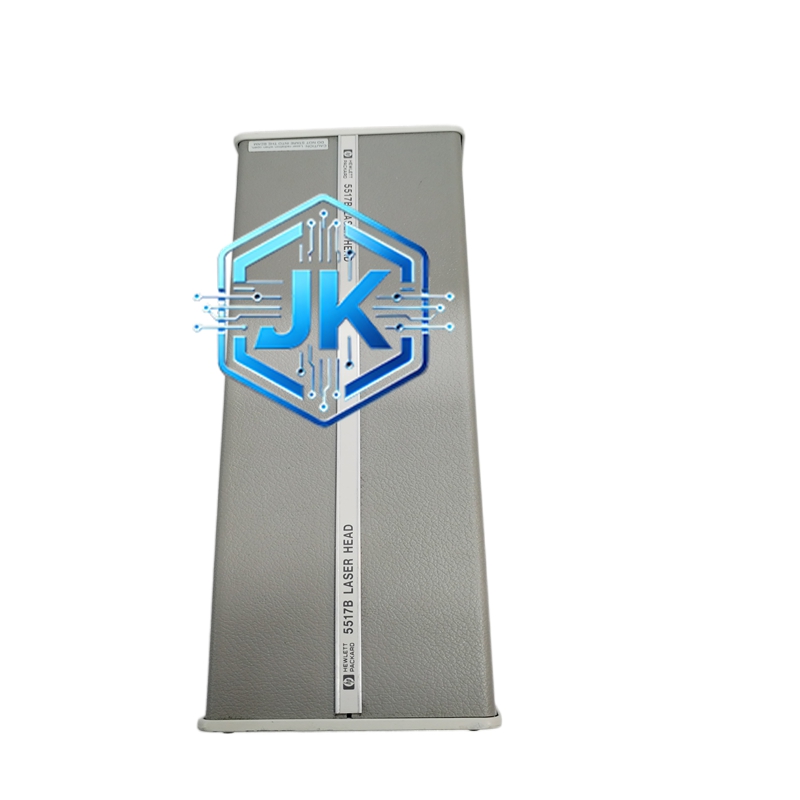

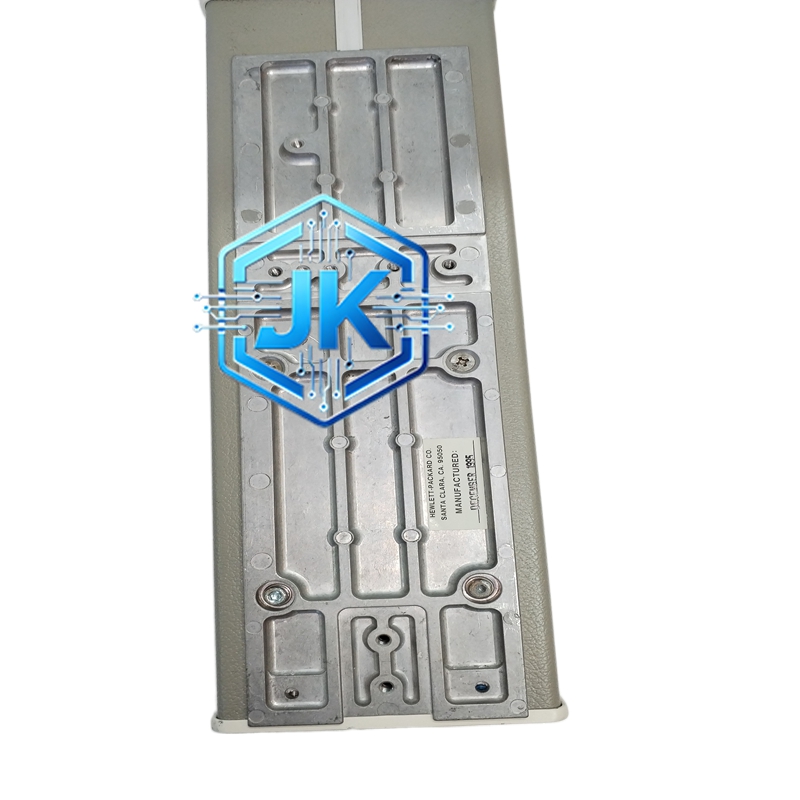

AGILENT 5517B — 激光干涉测量仪（精密位移/角度校准设备）
技术规格：
- 激光类型：He-Ne 稳频激光器，波长 632.8nm（碘稳频，精度 1ppm）
- 位移测量分辨率：0.01nm（10 皮米）
- 位移测量范围：0 至 40 米（使用角锥反射镜时可达 80 米）
- 角度测量分辨率：0.001 角秒
- 线性测量精度：±0.05ppm + 0.01nm（在 20°C、标准气压下）
- 测量速度：最高 4 米/秒（连续测量模式）
- 采样率：最高 100kHz
- 环境补偿：内置温度、气压、湿度传感器，自动补偿（Edlén 公式）
- 激光输出功率：约 1.5mW（Class 2，肉眼安全）
- 光束直径：约 1.5mm（1/e² 处）
- 偏振：线偏振，消光比大于 500:1
- 接口：RS-232、GPIB（IEEE-488）、USB（B 型版本支持）
- 工作温度：15°C 至 35°C（推荐）
- 存储温度：-10°C 至 +50°C
- 供电：100VAC 至 240VAC，50/60Hz，功耗约 50W
- 尺寸：约 350mm × 280mm × 180mm（主机）
- 重量：约 8kg（主机）
功能特点：
- 纳米级分辨率，是光刻机和精密机床校准的核心工具
- 内置完整环境传感器，无需外部气象站即可自动补偿
- 支持线性测量、角度测量、平面度测量、平行度测量等多种模式
- 双轴同时测量能力，可同时校准 X 轴和 Y 轴
- 实时数据输出，支持与 CMM 软件直接对接
- 内置自校准功能，开机后自动完成光路对准
- 支持自动分度（Auto-Fringe），大幅提升测量效率
- 数据可导出为 CSV、TXT 格式，兼容绝大多数计量软件
材质构成：
- 激光管：密封玻璃管，内充 He-Ne 混合气体，阴极采用铝氧化物涂层
- 光学元件：Zerodur 零膨胀玻璃基底反射镜，镀多层介质膜
- 干涉仪本体：不锈钢 + 殷钢（Invar）混合结构，热膨胀系数极低
- 探测器：硅 PIN 光电二极管，响应波长 400nm 至 1100nm
- 外壳：阳极氧化铝合金，内部填充减震泡棉
- 线缆：低热膨胀系数同轴电缆
结构特征：
- 主机为箱式结构，前面板设有激光输出口、接收口、环境传感器接口和状态 LED
- 顶部设有提手，便于搬运
- 底部设有三个可调脚垫，用于调平
- 激光输出口配有可旋转光学调整架，支持微调光束方向
- 前面板 4 个 LED：电源（绿）、测量中（绿闪）、报警（红）、通信（黄）
工作原理：
He-Ne 激光器发出的稳定频率激光经分束镜分为参考光束和测量光束。测量光束照射到运动目标上的角锥反射镜后返回，与参考光束在探测器处产生干涉条纹。目标每移动半个波长（316.4nm），干涉条纹变化一个周期。通过计数条纹数并结合分数条纹插值算法，可计算出纳米级位移。环境传感器实时监测温度、气压、湿度，通过 Edlén 公式修正空气折射率对光程的影响，确保测量精度。
安装要求：
- 安装在无振动的光学平台或专用支架上
- 激光光路中不可有遮挡物，光路长度内需保持清洁
- 环境温度波动应小于 0.1°C/小时（精密测量时）
- 激光输出口与角锥反射镜之间距离不超过 40 米（标准配置）
- 供电需使用稳压电源，电压波动小于 ±1%
使用注意事项：
- 激光为 Class 2，肉眼直视安全，但禁止使用光学仪器直视激光束
- 光学元件表面禁止触摸，清洁需使用专用无尘布和镜头清洁液
- 角锥反射镜不可跌落，镜面损伤会直接影响测量精度
- 搬运时需使用原厂包装箱，避免振动导致光路偏移
- 长期不用时需每月开机一次，防止激光管老化
- 废弃激光管需按危险废弃物处理
应用场景：
- 半导体光刻机工作台位置校准
- 精密 CNC 机床线性轴校准
- 坐标测量机（CMM）精度验证
- 精密光学平台位移测量
- 科研院所纳米级位移研究
