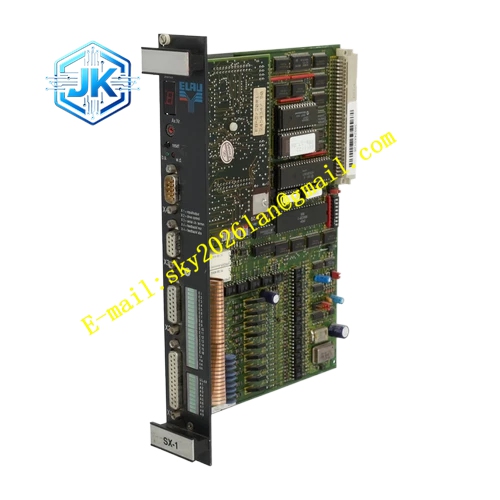

ELAU SX‑1‑22‑2‑0‑8
技术规格 主回路供电：三相 380‑480VAC，50‑60Hz 控制电源：DC24V，工作电流 1A 额定输出电流：22A 峰值输出电流：55A，1 秒短时过载 输出频率范围：0‑600Hz 通讯接口：SERCOS 光纤接口，调试以太网接口，多路数字 IO 端子排 冷却方式：内置风扇强制散热 工作温度：0‑55℃ 防护等级：IP20 安装方式：控制柜壁挂式安装
功能特点 高性能矢量三环闭环控制，支持位置、速度、扭矩三种控制模式。SERCOS 光纤总线抗干扰性能强，实现微秒级多轴同步控制。内置电机电子铭牌识别功能，上电自动读取 SH、SM 系列电机参数。完整故障诊断体系，过流、过压、欠压、过热、编码器故障实时检测报警。内置制动晶体管，支持外接制动电阻消耗再生回馈能量。面板 LED 指示灯直观反馈电源、总线、运行、故障状态。支持 EPAS‑4 软件参数配置与固件升级。集成安全转矩切断 STO 安全停机功能。
应用场景 包装主传动机构；印刷套色驱动轴；薄膜拉伸收放卷设备；灌装成套自动化产线；中大型自动化定位执行机构。
性能参数 速度控制稳态精度 ±0.01%。短时过载能力可达 250% 额定输出。故障报警信息本地断电存储。SERCOS 总线通讯周期最低 250μs。再生能量通过外接制动电阻消耗。
材质构成 铝合金金属机壳，FR‑4 多层功率电路板，IGBT 功率逆变模块，光纤收发组件，散热风扇，螺丝锁紧接线端子组，贴片 LED 状态指示灯。
结构特征 立式壁挂壳体，背部预留固定安装孔位。壳体上部布置三相主电源、电机动力接线端子；中部布置 SERCOS 光纤接头、以太网调试口；下部为数字 IO 端子排与状态指示灯。散热风扇布置在壳体底部，形成上下对流散热风道。外壳铭牌印刷完整型号 SX‑1‑22‑2‑0‑8。
工作原理 三相交流电输入驱动器，经过整流回路转换为直流母线电压。IGBT 功率逆变模块将直流母线转换为频率、幅值可调的三相交流电输出驱动伺服电机。驱动器接收 SERCOS 光纤总线传递的位置速度指令，采集电机编码器反馈信号完成三环闭环运算，实时调整输出电流电压。电机减速产生再生回馈能量，由内置制动晶体管泄放到外接制动电阻。硬件监测电路持续采集电压、电流、温度信号，出现故障立刻切断功率输出，输出故障报警信号。
安装要求 驱动器壁挂安装，上下预留充足散热空间，禁止多台驱动器紧贴堆叠安装。主回路动力线缆选用屏蔽动力电缆，编码器线缆使用配套屏蔽线缆。动力线缆与信号线缆分开走线，控制柜完成可靠保护接地。SERCOS 光纤严格遵循最小弯曲半径规格，禁止锐角弯折。24V 控制电源输出纹波控制在允许范围。按照负载工况匹配对应功率外接制动电阻。
使用注意事项 禁止带电插拔动力端子、光纤接头。上电调试前确认驱动器固件版本与上位控制器版本兼容，确认电机型号参数匹配。禁止堵塞底部散热风扇通风口。电路板属于静电敏感器件，检修操作佩戴防静电手环。工作环境避开粉尘、腐蚀性气体。
