ELAU MAX‑4‑11‑03‑016‑08‑1‑1‑00
技术规格 供电电源：DC24V 程序内存：16MB 程序存储容量 最大控制伺服轴数：8 轴 通讯接口：SERCOS 光纤接口、RS232 调试接口、PROFIBUS‑DP 现场总线接口 IO 扩展：支持外接数字模拟 IO 模块 硬件看门狗：独立硬件看门狗电路 工作温度：0℃~+50℃ 防护等级：IP20 安装方式：DIN35 导轨机架插装式安装
功能特点 硬实时 VxWorks 系统，逻辑程序与多轴运动算法并行运算。SERCOS 光纤总线抗干扰能力强，多轴同步精度高。支持电子凸轮、电子齿轮、飞剪、追剪等运动工艺。PROFIBUS‑DP 总线实现和上位 PLC 系统数据交互。故障日志完整存储，记录报警代码与触发时间。面板 LED 指示电源、运行、总线、故障状态。硬件看门狗监控程序运行，异常自动硬件复位。支持固件升级扩展系统功能。
应用场景 老式进口包装生产线；印刷套色设备；薄膜加工机组；早期医药灌装自动化设备。
性能参数 SERCOS 总线通讯周期最小 250μs，多轴同步误差微秒级别。用户程序、故障日志断电永久保存。总线故障实时上报，不会造成设备误动作。
材质构成 铝合金金属壳体，FR‑4 多层主控电路板，光纤收发模块，闪存存储芯片，镀金背板连接器，螺丝接线端子，贴片 LED 状态指示灯组。

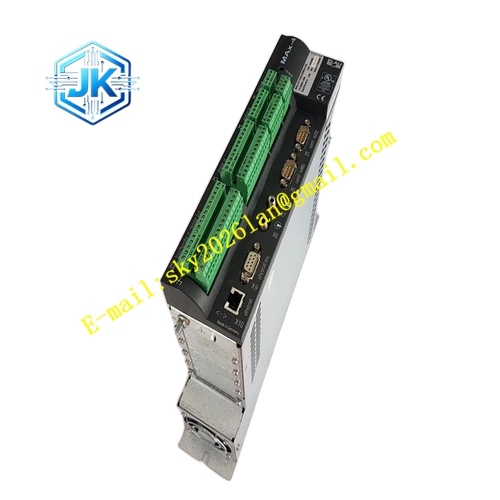

结构特征 机架插卡模块化结构，后端金手指对接系统背板总线；壳体正面布置 SERCOS 光纤接口、PROFIBUS 接口、RS232 调试口、状态指示灯；侧面配置 24V 电源、IO 扩展接线端子。外壳铭牌印刷完整型号 MAX‑4‑11‑03‑016‑08‑1‑1‑00。
工作原理 控制器内部处理器执行 IEC 逻辑程序与运动轨迹算法，生成伺服轴位置速度指令，通过 SERCOS 光纤总线下发各伺服驱动器。采集 IO 模块外部信号参与设备逻辑流程，接收驱动器回传运行状态与故障信息，完成整机设备管控。硬件看门狗持续监控处理器运行状态，程序跑飞触发硬件复位。
安装要求 模块完整插入机架插槽并且锁紧固定螺丝。SERCOS 光纤避免锐角弯折。控制柜做好可靠保护接地。24V 供电电源纹波控制在合理范围。动力线缆与信号线缆分开布线。
使用注意事项 禁止带电插拔板卡、光纤接头与接线端子。下载修改程序前确认设备工艺安全。工作环境温度限定 0‑50℃。板卡属于静电敏感器件，检修佩戴防静电手环。
