描述

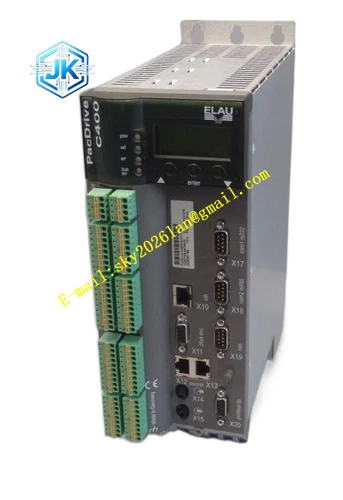

ELAU C400A8‑1‑1‑1‑10
技术规格 供电电源：DC24V 数字输入：8 路 模拟输入：1 路 模拟输出：1 路 通讯接口：SERCOS 光纤，RS232，以太网 最大控制伺服轴数：8 轴 工作温度：0℃~+55℃ 防护等级：IP20 安装方式：DIN 导轨安装
功能特点 符合 IEC61131‑3 标准 PLC 编程，硬实时运动控制内核。支持电子凸轮、电子齿轮、飞剪、同步追剪运动功能。SERCOS 光纤总线实现多轴微秒级同步。支持程序在线下载修改。内置完整故障日志存储记录。面板 LED 显示电源、运行、总线、故障状态。以太网接口支持上位调试监控。硬件看门狗，程序异常自动复位。
应用场景 中小型包装设备；贴标灌装设备；医药自动化机械；小型印刷辅助设备。
性能参数 多轴同步控制精度高，运动程序、故障日志断电保存。
材质构成 铝合金金属外壳，FR‑4 多层主控电路板，光纤收发模块，存储芯片，螺丝接线端子，LED 状态指示灯。
结构特征 DIN 导轨卧式壳体，背部弹簧卡扣。壳体一侧布置 24V 电源、IO、模拟量接线端子；另一侧配备 SERCOS 光纤接口、以太网口、RS232 调试口；正面运行故障指示灯，壳体印刷完整型号。
工作原理 控制器内部处理器并行执行 PLC 逻辑程序与运动算法，生成各伺服轴位置速度指令，经由 SERCOS 光纤总线下发伺服驱动器。采集外部 IO、模拟量信号参与设备逻辑运算，接收驱动器回传故障状态信息，完成整机流程控制。硬件看门狗持续监控程序运行状态。
安装要求 控制柜 DIN 导轨安装，周边预留散热空间。通讯光纤禁止锐角弯折。信号线缆使用屏蔽线缆，机柜可靠接地。24V 供电电源输出稳定。
使用注意事项 禁止带电插拔光纤接头、接线端子。修改下载程序前确认设备工艺安全。工作环境温度 0‑55℃。静电敏感，检修佩戴防静电手环。
