描述

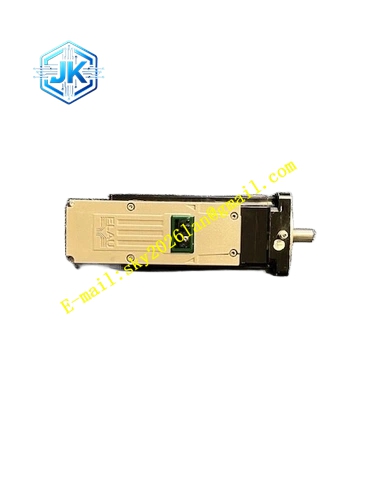

ELAU ISH100‑30025‑0‑0‑00‑0‑00‑01‑00
技术规格 法兰规格：100mm 方形法兰 额定转速：3000rpm 额定扭矩：25Nm 电机电源：适配 400V 伺服驱动器 编码器：绝对值编码器 内置部件：电磁抱闸制动器 防护等级：IP65 工作温度：‑20℃~+40℃ 安装方式：法兰端面安装
功能特点 高扭矩密度设计，低速输出大扭矩。内置电磁制动器，断电锁定电机轴，防止负载滑落。绝对值编码器上电直接读取轴位置，无需回零操作。电机转子惯量优化，加减速动态性能优秀。定子绕组绝缘等级高，抗热老化。外壳防护等级 IP65，耐受控制柜内油污粉尘。
应用场景 包装设备执行轴；灌装机械；物料搬运机构；压盖旋盖机构；多轴同步自动化设备。
性能参数 转矩输出平稳，转速波动小。制动器抱闸力矩稳定。编码器位置数据断电保存。
材质构成 铝合金电机外壳，硅钢片定子铁芯，钕铁硼永磁转子，稀土永磁体，编码器组件，电磁抱闸组件，密封橡胶圈，金属输出轴。
结构特征 方形法兰伺服电机外形，输出轴带键槽。电机尾部集成编码器与制动器连接器，两套独立接插件分别负责动力供电与编码器信号。外壳表面印刷完整型号铭牌。
工作原理 伺服驱动器输出三相交流电送入电机定子绕组，产生旋转磁场驱动永磁转子旋转。尾部绝对值编码器实时采集转子角度转速反馈给驱动器闭环运算。电磁制动器断电状态弹簧压紧摩擦片锁死电机轴；制动器通电时释放摩擦片，电机轴自由转动。
安装要求 法兰端面紧固安装，固定螺丝锁紧力矩符合规格。电机输出轴与负载联轴器对中良好，避免径向轴向偏心。动力线缆、编码器线缆使用 ELAU 配套屏蔽线缆。接插件锁紧到位，做好接头防护。
使用注意事项 制动器不可用作运行过程制动，仅用于断电保持。禁止超出‑20℃~+40℃环境温度。接插件做好防水防油污。禁止敲击电机输出轴。
