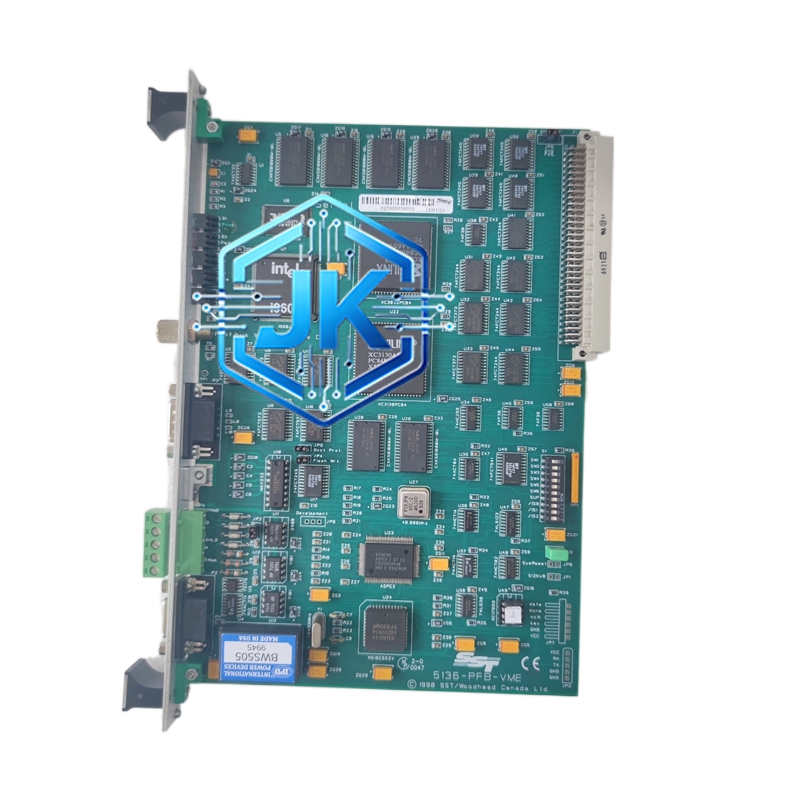

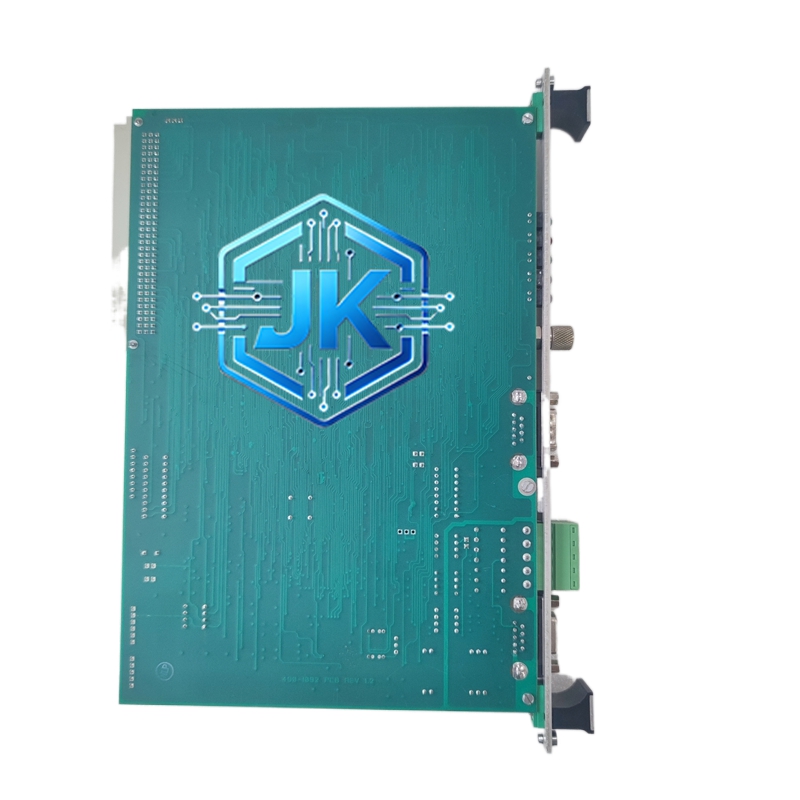

SST 5136-PFB-VME — SST（Superior Signal Technology）VME 总线反射内存模块（512K 字）
技术规格：
- 总线接口：VME64（6U 高度）
- 内存容量：512K × 16 位（5136 即代表 512K 字）
- 光纤接口：双端口光纤环网（SC 连接器）
- 数据传输速率：2.125 Gbps（光纤环网）
- 环网节点数：最多 256 个节点
- 环网延迟：小于 400ns（单节点延迟约 200ns）
- 刷新周期：2μs 至 100μs 可配置
- 工作温度：0°C 至 +60°C（商用级），-40°C 至 +85°C（军用级可选）
- 供电：+5V DC（VME 背板供电），功耗约 5W
- 尺寸：6U VME 模块，约 233mm × 160mm
功能特点：
- 反射内存的核心特点是任何节点写入数据后，所有节点在 2μs 内均可读取到最新数据，无需软件轮询
- 双光纤环网拓扑，单点断纤不影响通信（环网自动切换）
- VME 总线接口，可直接插入 VME 机箱，与 PowerPC、Motorola 68K 等处理器配合使用
- 支持broadcast、unicast、multicast 三种通信模式
- 前面板 LED 指示光纤链路状态和数据活动
材质构成：
- PCB：8 层高密度互连板，含 SST 专用反射内存 ASIC
- 光纤收发器：SFP 规格光模块（850nm 多模）
- 连接器：P2/P3 VME 64 针连接器 + SC 光纤连接器
- 外壳：铝合金压铸，表面阳极氧化
结构特征：
- 标准 6U VME 模块尺寸
- 前面板设有 4 个 LED（电源、光纤 A、光纤 B、数据活动）
- 顶部 P2/P3 VME 连接器
- 背部设光纤 SC 接口（2 个，A 环和 B 环）
工作原理：
数据写入本节点的反射内存后，SST 专用 ASIC 自动将数据通过光纤环网广播至所有其他节点。每个节点的反射内存 ASIC 接收数据后直接写入本地内存，所有节点的内存内容始终保持一致。任何节点读取本地内存即可获得全局最新数据，延迟仅为 ASIC 内部处理时间（小于 200ns），无需经过 CPU 和操作系统。
安装要求：
- 插入 VME 机箱任意槽位（槽位号由软件配置）
- 光纤环网需按顺序连接，形成闭合环路
- 光纤使用 62.5/125μm 多模光纤，长度不超过 2km（单段）
- 环网中每个模块的节点地址需唯一设置（通过拨码开关或软件）
使用注意事项：
- 光纤端面必须清洁，脏污会导致通信中断
- 环网不可有单点故障，建议配置双环冗余
- VME 总线地址需与主机 CPU 配置一致
- 模块前面板 LED：绿色常亮 = 链路正常，绿色闪烁 = 数据传输中，红色 = 链路故障
应用场景：
- RTDS 实时数字仿真系统（电力系统暂态仿真）
- 分布式雷达信号处理
- 多处理器协同控制（如飞行器仿真）
- 高频交易系统数据同步
- 粒子加速器控制系统
