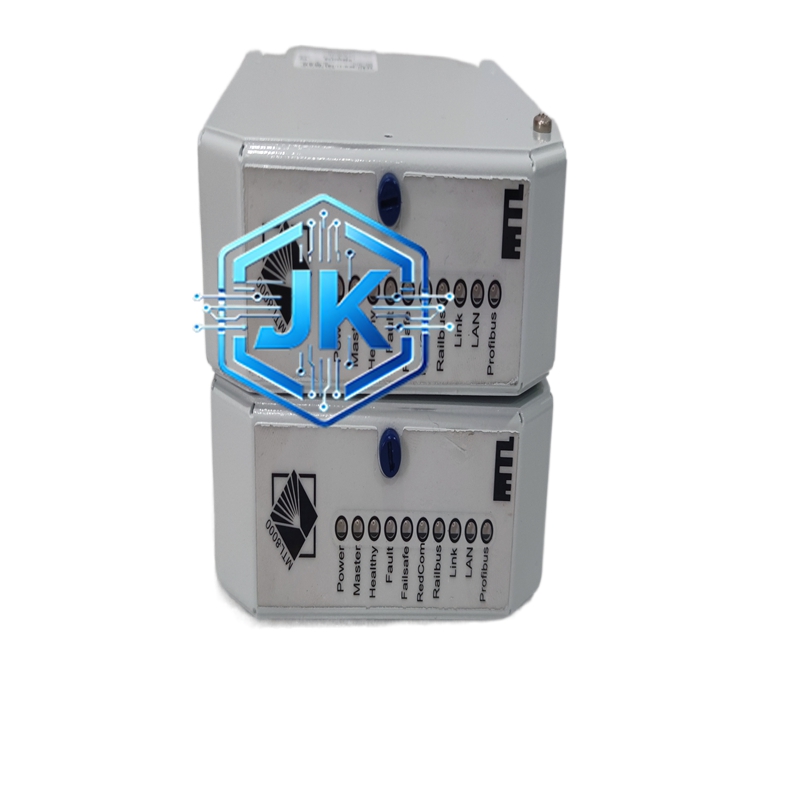

MTL 8502-BI-DP — PROFIBUS DP 通信接口模块
技术规格：
- 协议：PROFIBUS DP（符合 EN 50170 标准）
- 传输速率：9.6kbps 至 12Mbps 自适应
- 节点数：最多 126 个节点（每段）
- 通信距离：9.6kbps 时最远 1200 米，12Mbps 时最远 100 米
- 接口类型：RS-485（9 针 D-Sub 连接器）
- 供电：24VDC，功耗约 2W
- 隔离电压：1500V DC 总线对逻辑侧
- 工作温度：-20°C 至 +70°C
- MTBF：大于 150,000 小时
- 尺寸：约 90mm × 72mm × 22mm（DIN 导轨安装型）
功能特点：
- 支持 DP 主站模式（主动轮询从站）和 DP 从站模式（被主站轮询）
- 内置 GSD 文件管理，支持即插即用配置
- 前面板 LED 指示通信状态（绿色 = 正常，红色 = 故障，黄色 = 配置中）
- 支持热插拔，更换时不中断总线通信
- 与 Siemens Step7、TIA Portal 无缝集成
- 内置总线终端电阻开关（120Ω，可配置）
材质构成：
- PCB：4 层 FR-4 板，含 PROFIBUS DP 专用 ASIC 芯片（如 Siemens SPC3 或同等级）
- 总线收发器：专用 RS-485 收发器（如 Maxim MAX3485），支持 12Mbps 速率
- 隔离元件：数字隔离器 + 隔离 DC/DC，实现 1500V 隔离
- 连接器：9 针 D-Sub 母头，防误插设计
- 外壳：阻燃 ABS 塑料（UL94 V-0）
安装要求：
- 安装于 DIN 导轨
- 总线两端需各加一个 120Ω 终端电阻（模块内置开关可启用）
- 总线电缆使用屏蔽双绞线（如 Siemens 标准紫色电缆）
- 屏蔽层单端接地
应用场景：
- Siemens PLC 与远程 I/O 通信（如 ET200M、ET200S）
- 变频器通信（如 Siemens G120、Sinamics 系列）
- 阀门定位器通信（如 Siemens SIPART PS2）
- 任何 PROFIBUS DP 现场总线应用
