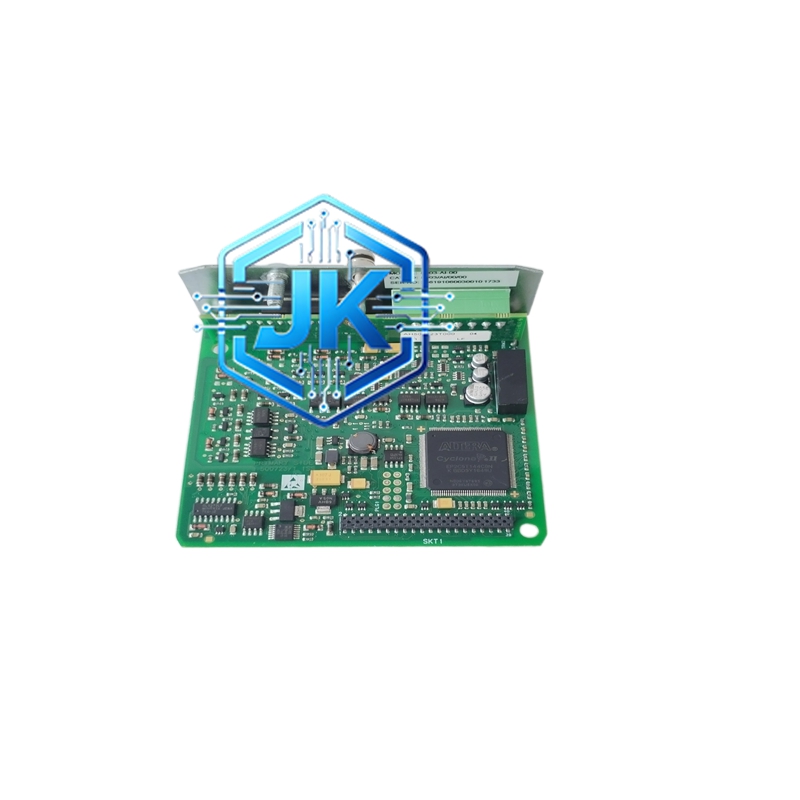

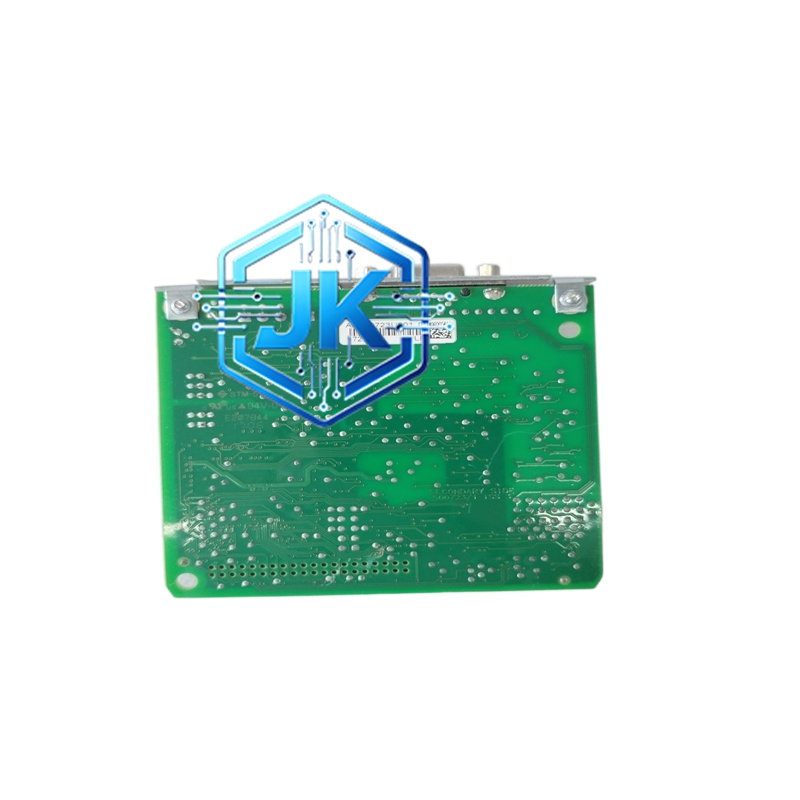

MTL 8903-AI-00 — HART 协议通信接口模块（HART 多路复用器/主站）
技术规格：
- HART 协议版本：HART 7（兼容 HART 5/6）
- 支持仪表数量：最多 4 台 HART 仪表同时通信（4 通道）
- 通信速率：1200 bps（HART 标准速率）
- 模拟量输入：4 至 20mA DC（来自现场 HART 仪表）
- 通信距离：最远 1500 米（使用 250Ω 负载电阻时），最远 3000 米（使用 500Ω 负载电阻时）
- 负载电阻：250Ω 至 1100Ω 可配置
- 供电：24VDC，由 HART 回路供电（无需外部电源）
- 隔离电压：1500V DC 通道对通道
- 工作温度：-20°C 至 +70°C
- 存储温度：-40°C 至 +85°C
- MTBF：大于 200,000 小时
- 尺寸：约 90mm × 72mm × 22mm（DIN 导轨安装型）
- 防护等级：IP20（室内安装）
功能特点：
- 单模块同时管理 4 台 HART 仪表，大幅减少通信模块数量和机架空间
- 支持远程读取仪表诊断数据（如传感器健康度、过程变量、次要变量）
- 支持远程仪表配置（如量程调整、阻尼时间、单位切换）
- 支持在线校准（零点/满度校准），无需人员到现场
- 与 Emerson DeltaV、Honeywell Experion PKS、Yokogawa CENTUM 等主流 DCS 无缝集成
- 前面板 LED 指示每通道通信状态（绿色 = 通信正常，红色 = 通信故障）
- 支持 HART IP（隧道协议），可通过以太网远程访问 HART 仪表
材质构成：
- PCB：4 层 FR-4 板，含 HART 调制解调器芯片（如 Texas Instruments TCF401 或同等级）
- HART 调制解调器：专用 HART 调制解调芯片，符合 HART 通信物理层规范
- 隔离元件：磁耦隔离器 + 隔离 DC/DC 转换器，实现 1500V 隔离
- 接线端子：螺钉式端子排，适配 0.5mm² 至 2.5mm² 导线
- 外壳：阻燃 ABS 塑料（UL94 V-0 等级）
结构特征：
- DIN 导轨安装型，顶部和底部设有导轨卡扣
- 前面板设有 4 组接线端子（每通道 2 线：信号 + 和信号 -）
- 4 个通道状态 LED 指示灯
- 背面设有通信接口（RS-232 或以太网，依配置而定）
工作原理：
HART 通信采用频移键控（FSK）调制技术，在 4-20mA 模拟信号上叠加 1200bps 和 2200Hz（逻辑 1）及 1200Hz（逻辑 0）的正弦波数字信号。8903 模块从 4-20mA 信号中通过带通滤波器分离出 HART 数字信号，经解调后通过 RS-232 或以太网送至上位系统。同时，模块可将上位系统的 HART 命令调制到 4-20mA 信号上，发送给现场仪表。
安装要求：
- 安装于 DIN 导轨，位于 DCS 机架或现场控制柜内
- 每通道需串联 250Ω 负载电阻（内置或外接）
- 通信距离超过 500 米时建议使用 500Ω 负载电阻
- 不可将 HART 通信线与动力电缆平行布线（间距大于 30cm）
使用注意事项：
- 负载电阻不可省略，否则 HART 通信无法建立
- 4 台仪表的 HART 地址不可重复（默认地址 0 至 3，可通过软件修改）
- 长期不用时建议每月通电一次，防止电解电容老化
应用场景：
- 流程工业现场仪表远程管理（压力变送器、流量计、液位计、温度变送器）
- 资产管理系统（AMS）数据采集
- 在线仪表校准和参数调整
- 任何使用 HART 协议仪表的过程控制场合
