描述

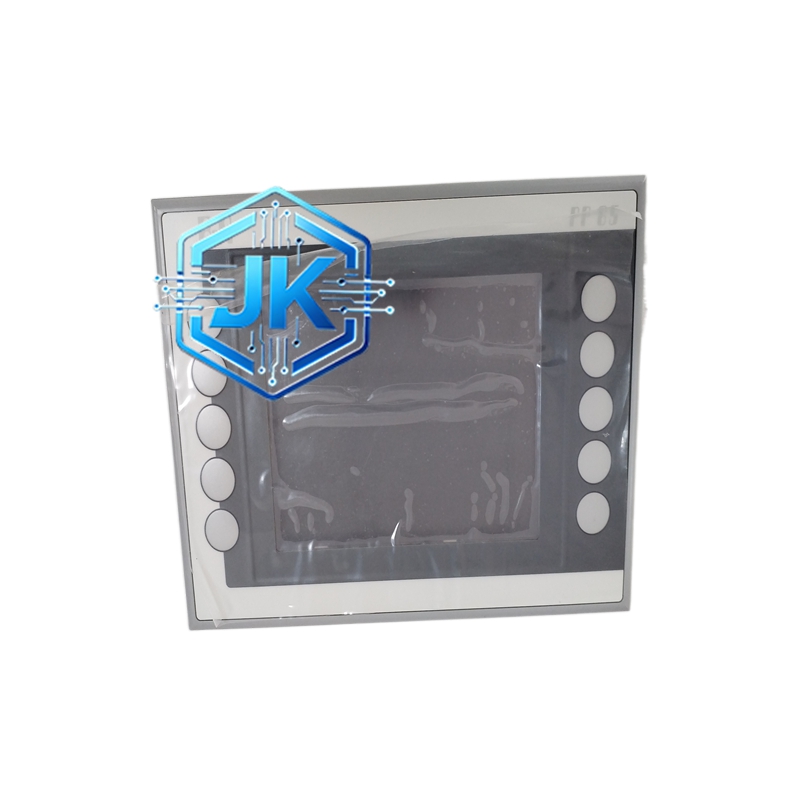

B&R 4PP065.0571-X74F — 贝加莱（B&R）Power Panel系列 触摸屏人机界面
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | B&R Power Panel 400系列 |
| 屏幕尺寸 | 5.7英寸（对角线） |
| 屏幕类型 | TFT彩色液晶，65536色 |
| 分辨率 | 320 × 240像素 |
| 触摸屏类型 | 电阻式触摸（4线电阻） |
| 触摸精度 | ±1mm |
| 处理器 | ARM9系列，主频约400MHz |
| 内存 | 64MB RAM + 128MB Flash |
| 通讯接口 | 1个RJ45以太网口（10/100Mbps） |
| USB接口 | 1个USB 2.0 Host（用于U盘、键盘等） |
| 供电电压 | 24V DC |
| 功耗 | 约3.5W（典型值） |
| 安装方式 | 嵌入式面板安装（开孔尺寸约150×106mm） |
| 防护等级 | 前面板IP65（NEMA 4/12） |
| 工作温度 | 0°C ~ 50°C |
| 存储温度 | -25°C ~ 70°C |
| 重量 | 约350g |
| 产地 | 奥地利 |
| 颜色 | 黑色前面板 + 灰色后面板 |
功能特点：
- 5.7英寸彩色触摸屏：65536色TFT显示，画面清晰，支持多语言显示
- 电阻式触摸：支持单点触控和手套操作（需专用触控笔或戴手套操作）
- 以太网通讯：内置RJ45网口，可直接连接PLC/CPU进行在线监控和下载
- USB扩展：支持U盘数据导出、外接键盘鼠标
- 多运行时支持：支持Automation Runtime、Vision、Web Visu、OPC UA等
- 报警管理：内置报警视图，支持报警确认、过滤和历史记录
- 配方管理：支持参数配方存储和调用
- 数据记录：支持趋势图和数据日志记录
- 用户管理：支持多级用户权限管理（操作员/工程师/管理员）
应用场景：
- 机床操作面板：CNC机床参数设置、手动操作、报警显示
- 包装机械：配方切换、产量统计、故障诊断
- 印刷机械：色彩设定、套准调节、故障信息显示
- 食品加工：批次管理、温度监控、清洗程序选择
- 小型自动化产线：本地启动/停止、参数调整、状态监控
性能参数：
| 参数 | 数值 |
|---|---|
| 背光寿命 | >30,000小时 |
| 触摸寿命 | >1,000,000次 |
| MTBF | >50,000小时 |
| ESD保护 | ±8kV |
| 认证 | CE、UL、cUL、ATEX（部分型号） |
材质构成：
- 前面板：钢化玻璃（抗刮擦）+ 电阻式触摸膜 + 黑色边框
- 外壳：阻燃ABS工程塑料（UL94 V-0级）+ 铝合金后盖（散热）
- PCB：4层FR-4高Tg板
- 连接器：防水航空插头（前面板）+ 螺丝端子（后面板）
- 背光 | LED背光，亮度可调

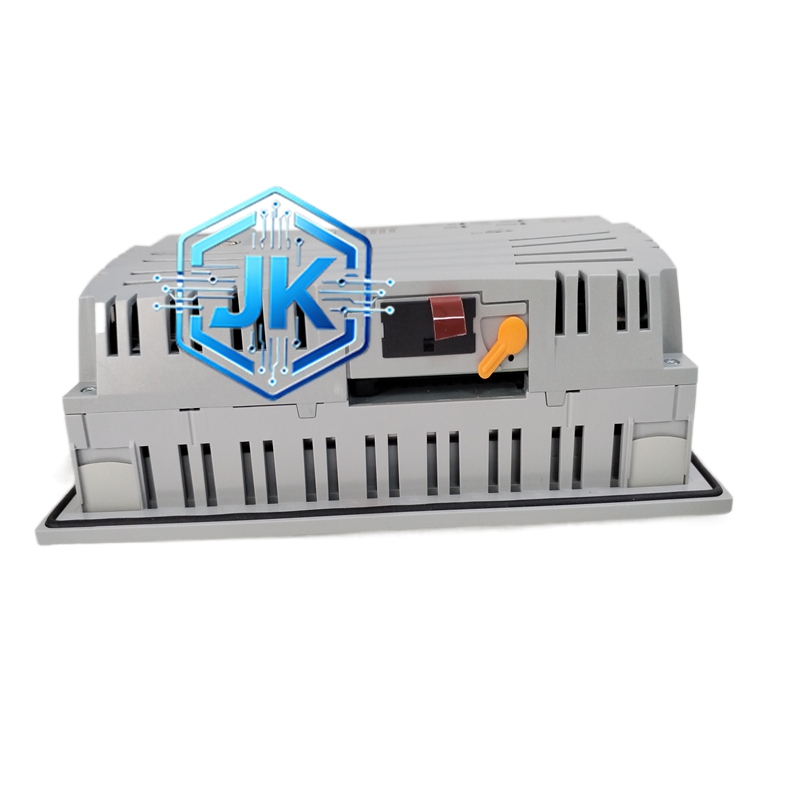

结构特征：
- 前面板尺寸约158mm × 118mm（含边框）
- 开孔尺寸约150mm × 106mm
- 前面板IP65防水防尘
- 后面板设有电源端子、以太网口、USB口、RS-232口（部分型号）
- 铝合金后盖带散热鳍片
工作原理：
触摸屏内置ARM9处理器运行B&R Automation Runtime系统。用户通过电阻式触摸屏输入操作指令，处理器解析后通过以太网或内部总线与B&R PLC（如X20、X67、APC系列）通讯，实现数据交换和控制。显示画面由内部GPU渲染后输出至TFT液晶屏。
安装要求：
- 面板开孔尺寸150mm × 106mm，公差±0.5mm
- 后面板电源端子接24V DC，注意正负极
- 以太网线使用超五类屏蔽线
- 安装深度保证前面板与控制柜面板齐平
- 后面板预留至少30mm散热空间
使用注意事项：
- 电阻式触摸屏需用力按压，不可指甲轻触
- 前面板可用湿布清洁，不可使用有机溶剂
- 长期不用时建议关闭背光以延长寿命
- 固件升级通过B&R Automation Studio软件操作
- 避免在阳光直射环境下使用
