描述

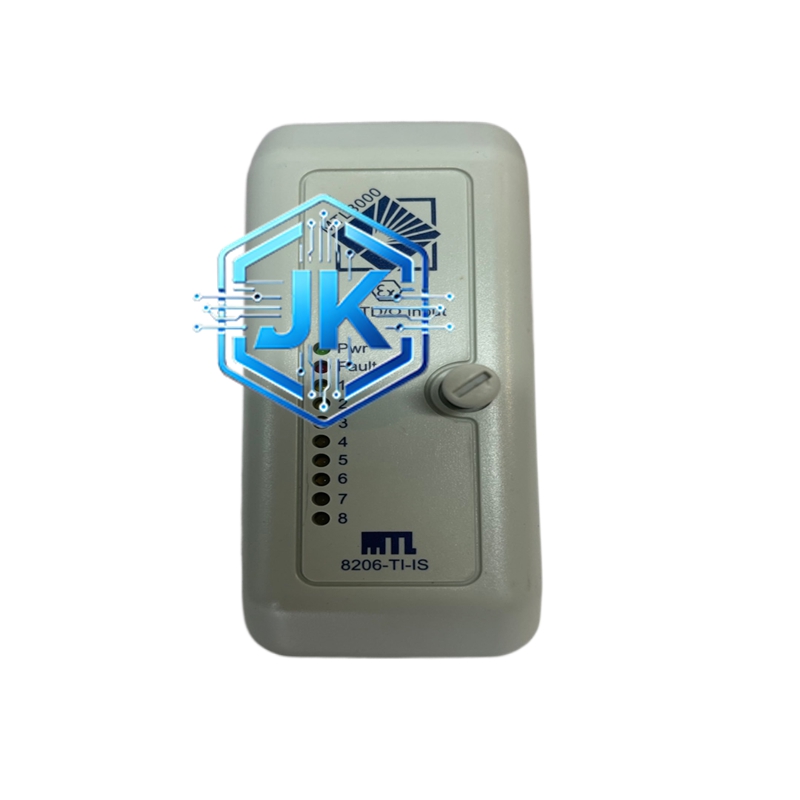

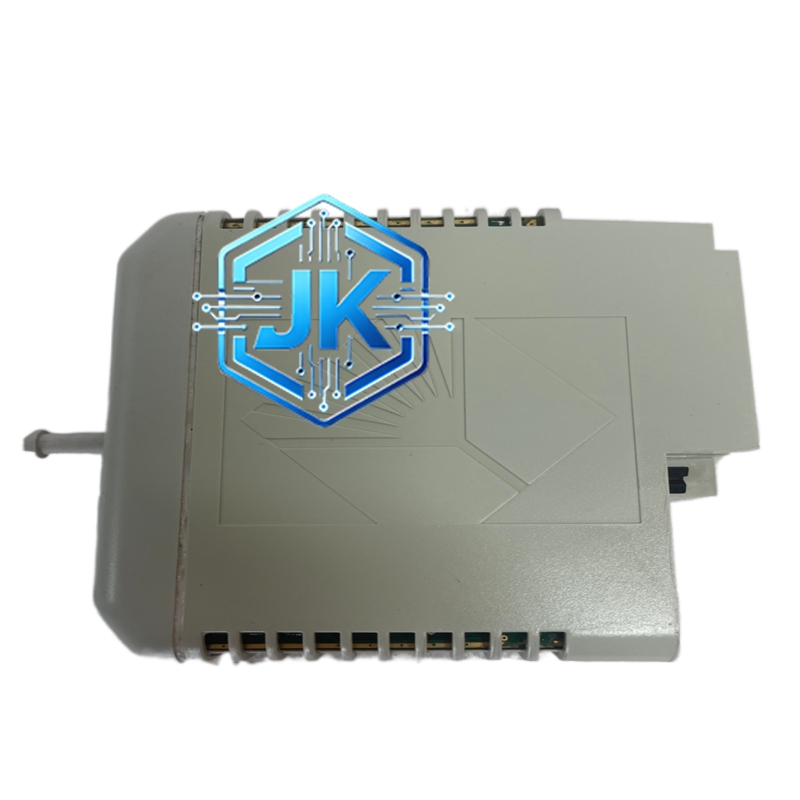

MTL 8206-TI-IS — MTL 隔离式安全栅（双通道，热电偶输入，本安型）
技术规格：
- 安全栅类型：隔离式安全栅，本安型（Ex ia IIC T6）
- 通道数量：2 通道，独立配置
- 输入信号：热电偶（J、K、T、E、N、R、S、B 八种分度号，每通道独立配置）
- 输出信号：4-20mA（线性输出，与温度成比例）
- 冷端补偿：内置，精度 ±0.5°C
- 本安参数（每通道）：
- 最大输出电压：Uo = 28VDC
- 最大输出电流：Io = 93mA
- 最大输出功率：Po = 1.3W
- 本安等级：Ex ia IIC T6
- 测量精度：±1°C（全量程）或 ±0.5% 满量程
- 线性度：小于 0.1% 满量程
- 隔离电压：1500V DC（输入对输出）
- 响应时间：小于 200ms（热电偶信号变化至输出稳定）
- 供电：24VDC（安全区域侧供电）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP20（DIN 导轨安装）
- MTBF：大于 200,000 小时
- 尺寸：约 25mm × 120mm × 100mm
- 重量：约 130g
功能特点：
- 专用热电偶输入，支持 8 种分度号，每通道独立配置
- 内置冷端补偿，消除接线端子温度误差
- 隔离式设计，1500V DC 隔离，热电偶信号与输出完全隔离
- 本安等级 Ex ia IIC T6，适用于 0 区
- 双通道独立，一通道故障不影响另一通道
- 前面板 LED 指示每通道状态（绿色 = 正常，红色 = 故障/断线）
- 断线检测：支持，断线时输出 3.8mA（低于 4mA，便于识别）
- DIN 导轨安装
材质构成：
- PCB：6 层 FR-4 板，含专用热电偶信号调理 ASIC
- 调理芯片：低噪声仪表放大器 + 16 位 sigma-delta A/D + D/A 转换器
- 冷端补偿传感器：高精度 NTC 热敏电阻（±0.5°C），安装在接线端子处
- 隔离元件：高频隔离变压器 + 光耦（双重隔离）
- 限能元件：齐纳二极管 + 限流电阻 + 保险丝
- 接线端子：螺钉式端子排，适配 0.5mm² 至 2.5mm² 导线（热电偶用细线）
- 外壳：阻燃 ABS 塑料（UL94 V-0 等级）
结构特征：
- DIN 导轨安装（35mm 标准导轨）
- 前面板设有 2 组热电偶接线端子（每通道一组：+/-），每组端子旁标有分度号选择开关（8 档拨码开关）
- 2 组 4-20mA 输出端子（每通道一组：OUT+/OUT-）
- 2 个通道状态 LED + 1 个断线指示 LED（每通道）
- 顶部 DIN 导轨卡扣，背面接地端子
工作原理：
热电偶产生的毫伏级信号（如 K 型在 1000°C 时约 41.276mV）经接线端子进入安全栅，首先经过输入保护（TVS 二极管 + 限流电阻）。然后信号进入低噪声仪表放大器放大至伏级，经 16 位 A/D 转换器采样。冷端补偿传感器测量接线端子温度，将热电偶输出折算至 0°C 等效值，再查 NIST 分度表转换为温度数字量。温度数字量经 D/A 转换器转换为 4-20mA 电流信号，经隔离变压器传递至输出侧。齐纳二极管和限流电阻确保输出侧能量限制在本安等级以内。
安装要求：
- 安装于 DIN 导轨上，位于安全区域侧（控制柜内）
- 热电偶输入侧使用对应分度号的补偿导线（不可混用）
- 补偿导线从现场到安全栅长度不超过 30 米（超过需加中继器）
- 接地端子必须连接至控制柜接地排
- 输入侧和输出侧导线分开布线
