描述

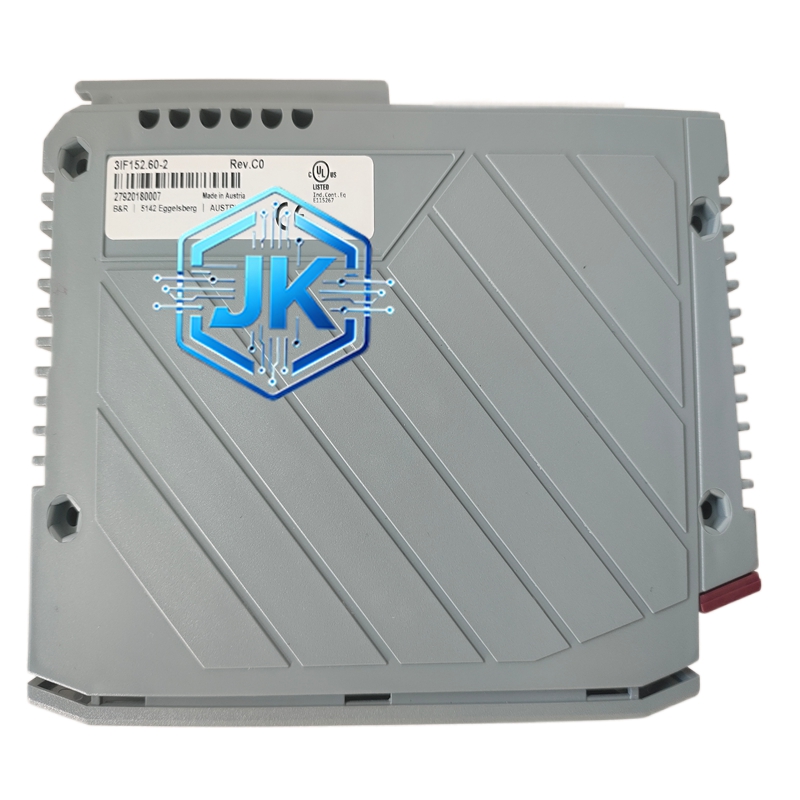

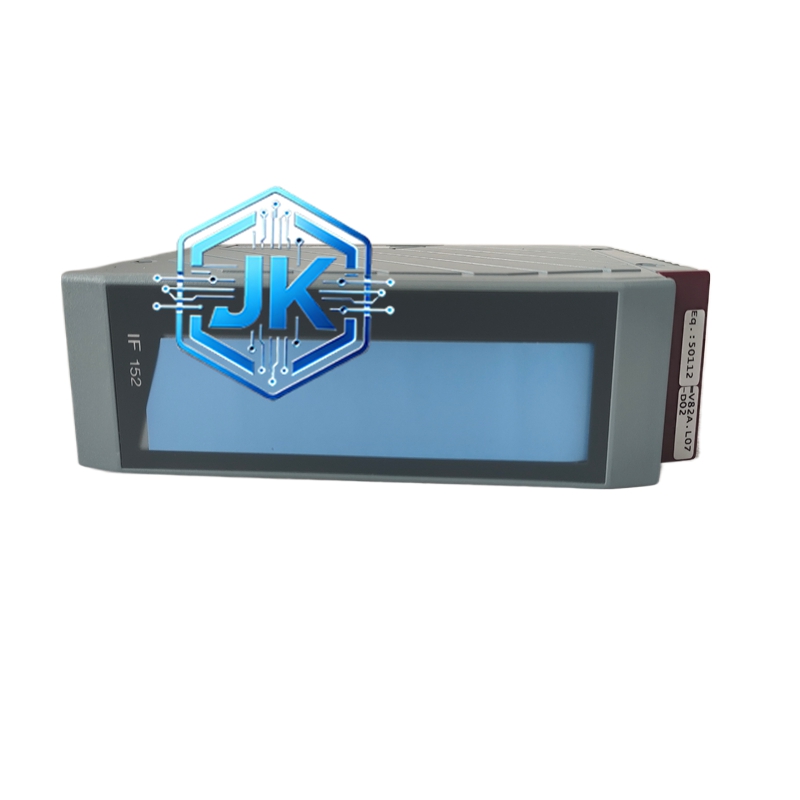

B&R 3IF152.60-2 REV.C0 — 贝加莱 模拟量输入模块（8通道AI，C0版本）
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | B&R X20系列 / 3IF152.60-2 |
| 板卡类型 | 8通道模拟量输入模块 |
| 硬件版本 | REV.C0（C版本） |
| 通道数量 | 8路单端模拟量输入 |
| 信号类型 | 4-20mA电流 / 0-10V电压（软件可配置） |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程（典型值） |
| 采样速率 | 每通道最快1ms（全部8通道同时采样） |
| 输入阻抗（电流） | 250Ω（内置精密电阻） |
| 输入阻抗（电压） | >1MΩ |
| 隔离方式 | 通道间电气隔离，隔离电压>500VDC |
| 供电电压 | 24V DC（由X20总线供电） |
| 功耗 | <2W |
| 安装方式 | X20系列标准DIN导轨安装 |
| 防护等级 | IP20（室内使用） |
| 工作温度 | 0°C ~ 55°C |
| 存储温度 | -25°C ~ 70°C |
| 产地 | 奥地利原厂 |
| 颜色 | 白色（B&R标准色） |
| 重量 | 约0.15 kg |
| 尺寸 | 约90 × 120 × 40 mm |
功能特点：
- 8通道同时采样：所有8个通道同步采样，确保多路信号的时间一致性，适合需要同步采集的场合（如多轴力控）
- 双信号类型兼容：同一模块支持4-20mA和0-10V两种信号类型，每个通道可独立配置，无需更换模块
- 通道间隔离：每路通道独立电气隔离，防止通道间串扰，提高测量精度
- 断线检测：自动识别传感器断线、短路故障，上报告警并可设置故障安全输出值（如0mA或保持最后值）
- 软件滤波：支持一阶低通数字滤波和移动平均滤波，可有效抑制现场高频干扰
- 在线校准：支持通过B&R Automation Studio软件在线进行零点和满度校准，无需停机
- 紧凑设计：X20系列标准尺寸，可直接安装于控制柜DIN导轨，节省空间
- 即插即用：模块插入X20总线后自动识别，无需手动设置地址
应用场景：
- 包装机械：温度、压力、张力采集
- 印刷机械：墨量检测、套色传感器信号采集
- 纺织机械：张力、速度、温度监测
- 食品加工：温度、流量、液位监测
- 木工机械：压力、位移采集
- 塑料机械：温度、压力监控
- OEM设备：各类需要多路模拟量采集的自动化设备
性能参数：
| 参数 | 数值 |
|---|---|
| A/D分辨率 | 16位（65536级） |
| 转换精度 | ±0.1%FS（满量程） |
| 零点漂移 | <±0.01%FS/°C |
| 满度漂移 | <±0.01%FS/°C |
| 共模抑制比（CMRR） | >110dB |
| 信噪比（SNR） | >85dB |
| MTBF | >150,000小时 |
| ESD保护 | ±8kV |
| 绝缘耐压 | 通道对地 >500VDC |
| 抗振动 | 符合IEC 60068-2-6（10~150Hz, 5g） |
材质构成：
- 电路板：4层FR-4高Tg环氧玻璃纤维板
- A/D芯片：高精度Σ-Δ型ADC（如TI ADS1115或同级）
- 信号调理：精密运算放大器（如OPA系列），低温漂基准电压源（2.5V）
- 隔离器件：光耦隔离器（如Si86xx系列），隔离电压>500VDC
- 连接器：弹簧式接线端子（Push-in），免螺丝接线
- 外壳：阻燃ABS工程塑料（B&R标准白色）
- LED指示灯：红色/绿色LED，指示通道状态和故障
结构特征：
- X20系列标准尺寸：宽90mm × 高120mm × 深40mm
- 前面板设有8个LED指示灯（每通道1个）和弹簧式接线端子
- 顶部设有X20总线连接器，插入即锁定
- 底部设有DIN导轨卡扣
- 侧面设有模块标识标签位
工作原理：
现场传感器输出的4-20mA或0-10V信号经弹簧端子进入模块，信号调理电路根据通道配置进行相应处理：电流信号经250Ω精密电阻转换为1-5V电压；电压信号经分压后直接送入A/D转换器。16位Σ-Δ型A/D转换器对信号进行高速采样和量化，采样数据经数字滤波器处理后，通过X20总线上传至B&R控制器（如X20 CP1586、X20 CP3586等）。控制器读取数据后进行工程量换算和控制运算。
安装要求：
- 安装于35mm标准DIN导轨上，使用底部卡扣固定
- 确保X20总线连接器完全插入并锁定，听到咔嗒声
- 供电电压必须为24V DC，由X20总线电源模块统一供电
- 模拟量信号线必须使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
- 电流信号线和电压信号线不可混接同一通道
- 模块周围需留有至少10mm间隙，保证散热
使用注意事项：
- 接线前必须断电，防止烧毁输入通道
- 每个通道信号类型需在B&R Automation Studio中正确配置（电流或电压）
- 断线检测功能需在软件中启用，否则断线时不报警
- 校准建议每6个月进行一次，使用标准信号源（如Fluke 754）
- 避免在强电磁干扰环境中使用非屏蔽线缆
- 模块故障时LED全亮红色，需更换整个模块
