描述

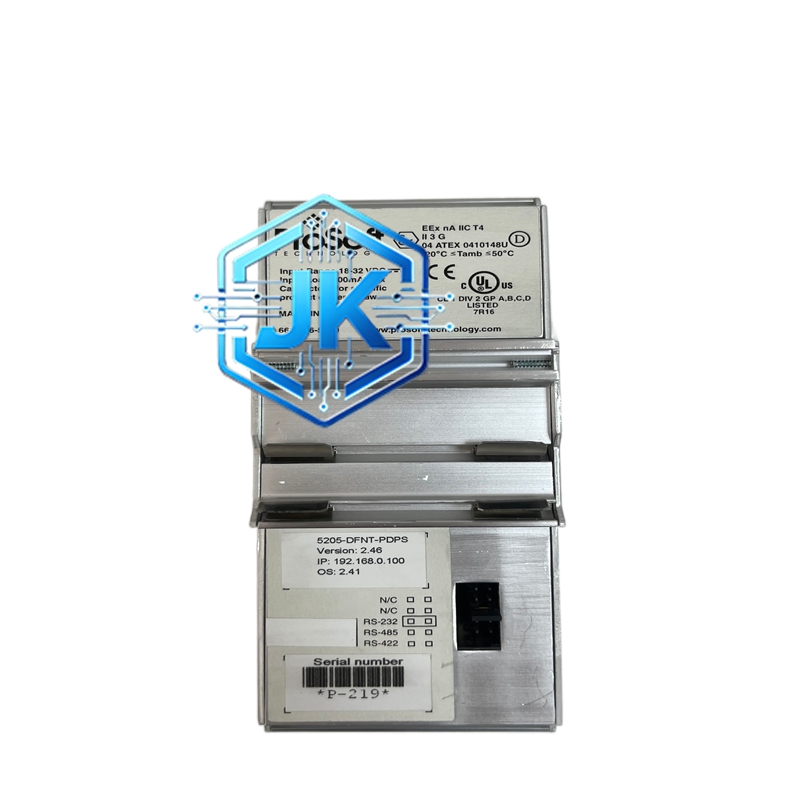

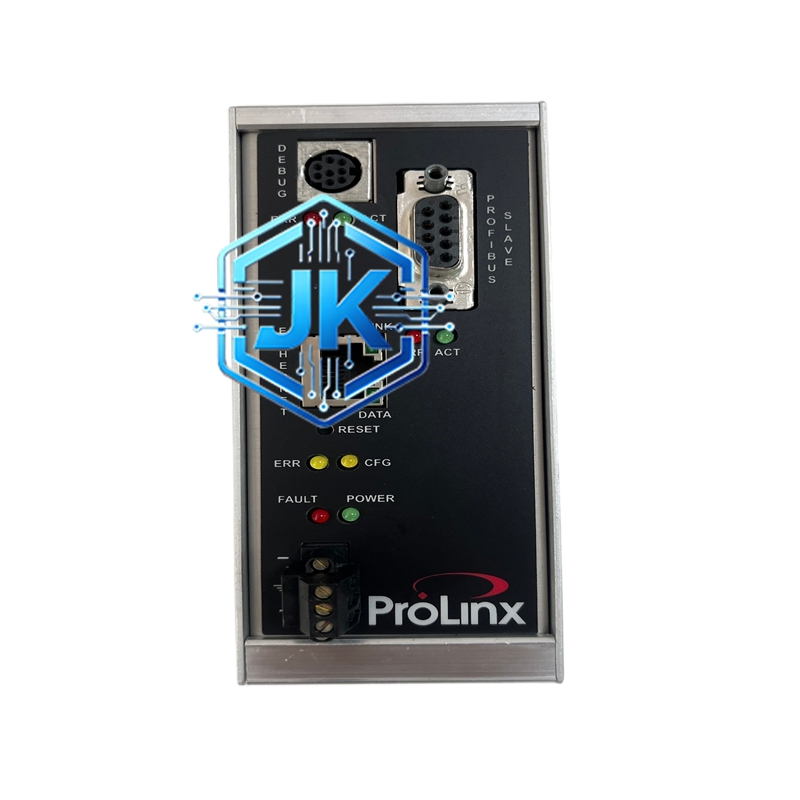

ProSoft 5205-DFNT-PDPS — ProSoft Technology PDPS 网关模块
技术规格：
- 网关功能：DeviceNet 主站 ↔ ProfiNet 从站
- DeviceNet 侧：主站，支持最多 64 个 DeviceNet 节点
- ProfiNet 侧：从站，支持 RT（实时）和 IRT（等时实时）通信
- DeviceNet 波特率：125kbps、250kbps、500kbps（可配置）
- ProfiNet 更新周期：最快 1ms（RT 模式）
- 输入/输出数据量：最多 512 字节输入 + 512 字节输出
- 工作温度：0°C 至 +60°C
- 供电：24V DC，功耗约 3W
- 安装方式：DIN 导轨安装（35mm 标准导轨）
- 尺寸：约 90mm × 72mm × 65mm
- 防护等级：IP20（室内安装）
功能特点：
- 无需编程，通过网页配置界面即可完成 DeviceNet 节点映射到 ProfiNet 数据
- 支持 ProfiNet DCP 协议，可被任何 ProfiNet 主站（如西门子 TIA Portal）自动识别
- DeviceNet 侧支持显式消息和隐式 I/O 两种通信方式
- 内置 Web 服务器，可通过浏览器远程配置和诊断
- 前面板 LED 指示 DeviceNet 和 ProfiNet 链路状态
- 支持固件远程在线升级
材质构成：
- 外壳：阻燃 ABS 塑料（UL94 V-0）
- PCB：4 层 FR-4 板，含 ProSoft 专用通信 ASIC
- 连接器：M12 5 针（DeviceNet 侧）+ RJ45（ProfiNet 侧）
- LED：高亮度 LED，前面板可见
结构特征：
- DIN 导轨安装型
- 前面板设有 4 个 LED（DeviceNet 通信、ProfiNet 通信、电源、故障）
- 顶部设 M12 DeviceNet 连接器和 RJ45 ProfiNet 连接器
- 底部 DIN 导轨卡扣
工作原理：
DeviceNet 侧的主站 ASIC 周期性扫描所有连接的 DeviceNet 从站设备，读取其输入数据并写入输出数据。这些数据被缓存至模块内部 RAM。ProfiNet 侧的从站 ASIC 接收 ProfiNet 主站的读写请求，将 DeviceNet 数据通过 ProfiNet 协议透明传输。整个过程由硬件 ASIC 完成，不经过模块内部 CPU，延迟极低（小于 1ms）。
安装要求：
- 安装于 DIN 导轨上，位于 ProfiNet 主站和 DeviceNet 设备之间
- DeviceNet 总线需加 120Ω 终端电阻（在第一个和最后一个设备上各一个）
- DeviceNet 电缆使用屏蔽双绞线，屏蔽层单端接地
- ProfiNet 侧使用 Cat5e 或以上网线，长度不超过 100m
使用注意事项：
- DeviceNet 节点地址需与网关配置中的映射表一致
- ProfiNet 侧需在主站软件（如 TIA Portal）中添加该模块的 GSDML 文件
- 网关固件升级通过网页界面进行，需保持 24V 供电不断
- 模块前面板 LED：绿色常亮 = 链路正常，红色常亮 = 链路故障
应用场景：
- 将 Allen-Bradley DeviceNet 变频器接入西门子 ProfiNet 系统
- 将 DeviceNet 传感器（如光电开关、压力传感器）接入 ProfiNet 分布式 I/O
- 旧产线 DeviceNet 设备迁移至新 ProfiNet 网络
- 混合品牌自动化系统集成
