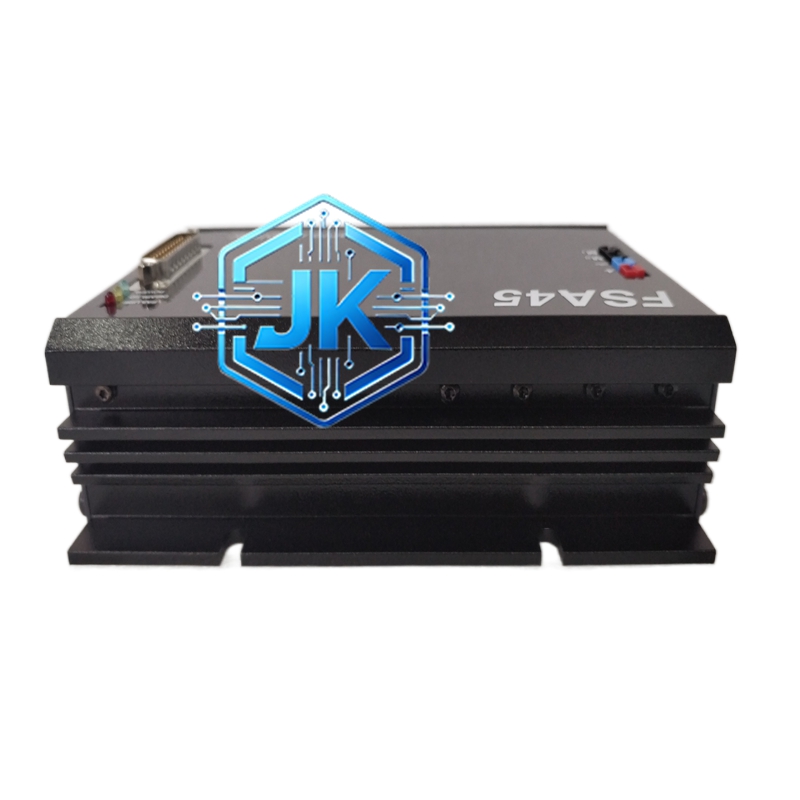

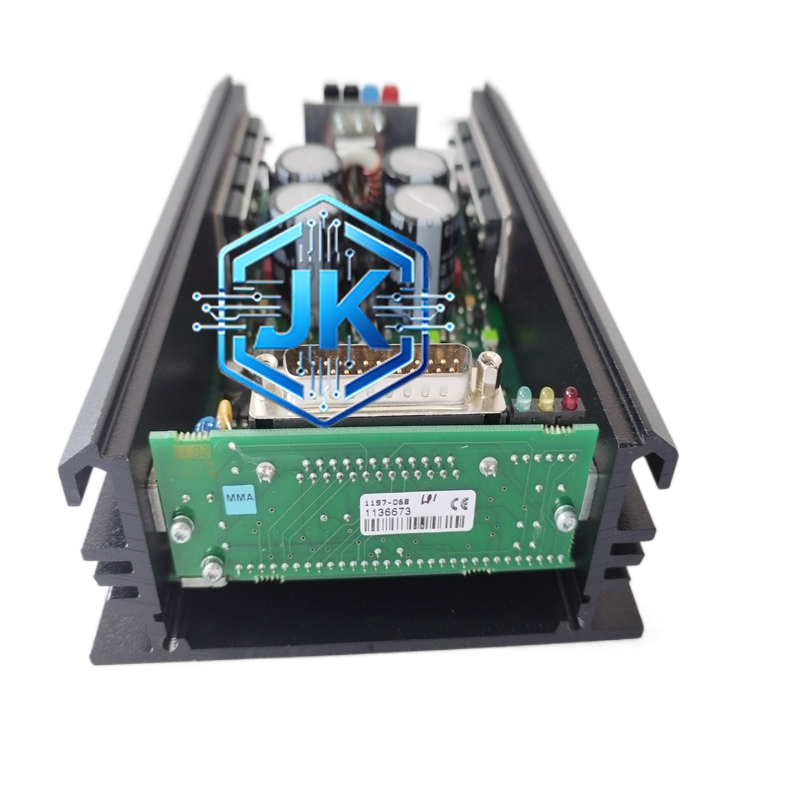

KOLLMORGEN 16097-06B FSA45 — AKD 系列伺服驱动器
技术规格：
- 额定功率：4.5kW（6HP），峰值功率 13.5kW（3 倍额定，持续 3 秒）
- 额定电流：15A（连续），45A（峰值）
- 输入电压：三相 200VAC 至 240VAC（50/60Hz），或三相 380VAC 至 480VAC（50/60Hz，通过跳线选择）
- 输出电流：三相正弦波电流，驱动永磁同步电机（PMSM）或交流异步电机（IM）
- 伺服更新周期：62.5μs（16kHz，AKD 系列标配，是目前最快的伺服更新周期之一）
- 位置环更新周期：250μs（4kHz）
- 速度环更新周期：125μs（8kHz）
- 电流环更新周期：62.5μs（16kHz）
- 位置精度：±1 个编码器计数（20 位编码器时约 ±0.0003mm）
- 速度精度：±0.01% 额定转速
- 转矩精度：±1% 额定转矩
- 编码器接口：支持增量式编码器（A/B/Z，最高 20MHz）、绝对式编码器（EnDat 2.2、BiSS-C、SSI、Hiperface DSL）
- 通信接口：EtherCAT（主站/从站）、EtherNet/IP、Profinet、Modbus TCP/IP、CANopen、RS-232
- 安全功能：STO（Safe Torque Off）、SS1（Safe Stop 1）、SS2（Safe Stop 2）、SLS（Safely Limited Speed）、SLP（Safely Limited Position）、SOS（Safe Operating Stop），符合 IEC 61800-5-2 SIL 2 / PL d
- 制动方式：内置制动电阻接口（最大 500W 制动功率），支持外部制动电阻
- 供电：三相 200-480VAC（通过跳线选择），单路供电
- 功耗：典型值 500W（4.5kW 输出时），待机功耗小于 10W
- 工作温度：0°C 至 +45°C（降额使用：45°C 至 55°C 降额至 80% 功率）
- 防护等级：IP20（安装在控制柜内时），配外壳可达 IP54
- 尺寸：约 140mm × 220mm × 80mm（宽 × 高 × 深，不含散热片）
- 重量：约 3.5kg（不含散热片）
- MTBF：大于 100,000 小时
功能特点：
- 62.5μs 伺服更新周期（16kHz），是目前工业伺服驱动器中响应速度最快的之一，确保高速高精度运动控制
- 内置自动调谐功能（Auto-Tuning），一键完成 PID 参数自动优化，无需人工调试
- 内置电子齿轮（Electronic Gearing）、电子凸轮（Electronic Camming）、前馈控制、振动抑制、交叉耦合控制等高级运动算法
- 安全功能完备：STO 切断电机转矩输出，SS1 减速至零后切断转矩，SS2 减速至零并保持位置后切断转矩，SLS 限制最高速度，SLP 限制最高位置，SOS 安全停机
- 支持 Kollmorgen AutoSetup 软件，通过 USB 或以太网一键配置电机参数和控制参数
- 内置数据记录功能（Data Logger），最多记录 10,000 条运行数据（位置、速度、转矩、电流、温度等）
- 前面板 4 行 LCD 显示屏 + 4 个导航按键，可直接在驱动器上监控和修改参数
- 支持热插拔编码器（运行时更换编码器，无需停机）
- 内置 EMC 滤波器（符合 IEC 61800-3 C3 等级），减少对电网的谐波污染
材质构成：
- PCB：8 层高密度板，含 IGBT 功率模块驱动电路、DSP 控制电路、EtherCAT 通信电路、安全监控电路
- 功率模块：智能功率模块（IPM，如 Infineon FS820R08A6P2B 或同等级），内置 6 个 IGBT + 6 个续流二极管 + 温度传感器
- DSP 控制器：32 位浮点 DSP（Texas Instruments TMS320F28379D 或同等级），主频 200MHz，专职伺服控制
- EtherCAT 控制器：专用 EtherCAT 从站控制器（如 Beckhoff ET1100 或同等级）
- 编码器接口芯片：专用正交解码器（最高支持 20MHz 编码器信号）
- A/D 芯片：16 位同步采样 ADC（8 通道，采样电流和电压）
- 安全监控芯片：独立安全 MCU（如 Infineon XMC4800 或同等级），独立于主 DSP 运行，确保安全功能不受主控制故障影响
- 散热片：铝合金挤压散热片（面积约 800cm²），配合风扇强制散热
- 风扇：40mm × 40mm × 10mm 直流风扇（24VDC，风量约 3CFM），智能温控调速
- 外壳：冷轧钢板喷塑（RAL7035 浅灰色），表面粉末涂层
- 接线端子：大电流螺钉端子（适配 2.5mm² 至 10mm² 导线），动力端子 + 控制端子分离
- 连接器：X20 编码器连接器、X21 通信连接器、X22 安全 I/O 连接器
结构特征：
- 模块式设计，可直接安装在标准 35mm DIN 导轨上
- 前面板设有：4 行 LCD 显示屏、4 个导航按键（上/下/左/右 + 确认）、6 个状态 LED（电源、运行、故障、安全、通信、警告）
- 顶部设有：三相电源输入端子（L1/L2/L3/PE）、电机输出端子（U/V/W/PE）、制动电阻端子（P/N）
- 底部设有：编码器接口（X20）、通信接口（X21）、安全 I/O 接口（X22）、USB 接口
- 两侧设有大面积散热孔 + 风扇进风口
- 背面设有散热片安装面（与控制柜背板接触散热）
工作原理：
三相交流电经整流桥变为直流母线电压（约 310VDC 至 560VDC，取决于输入电压）。DSP 控制器以 62.5μs 周期执行电流环控制（最内环），根据电流指令和电流反馈计算 PWM 占空比，驱动 IGBT 功率模块输出三相正弦波电流至电机。速度环（125μs 周期）根据速度指令和编码器反馈计算电流指令。位置环（250μs 周期）根据位置指令和编码器反馈计算速度指令。三个控制环嵌套运行，最外层为位置环，最内层为电流环，形成完整的三闭环伺服控制系统。EtherCAT 通信以 62.5μs 周期接收上位控制器（如 Adept V+、Kollmorgen AKM 控制器等）的位置指令，确保整个控制链路的实时性。
