描述

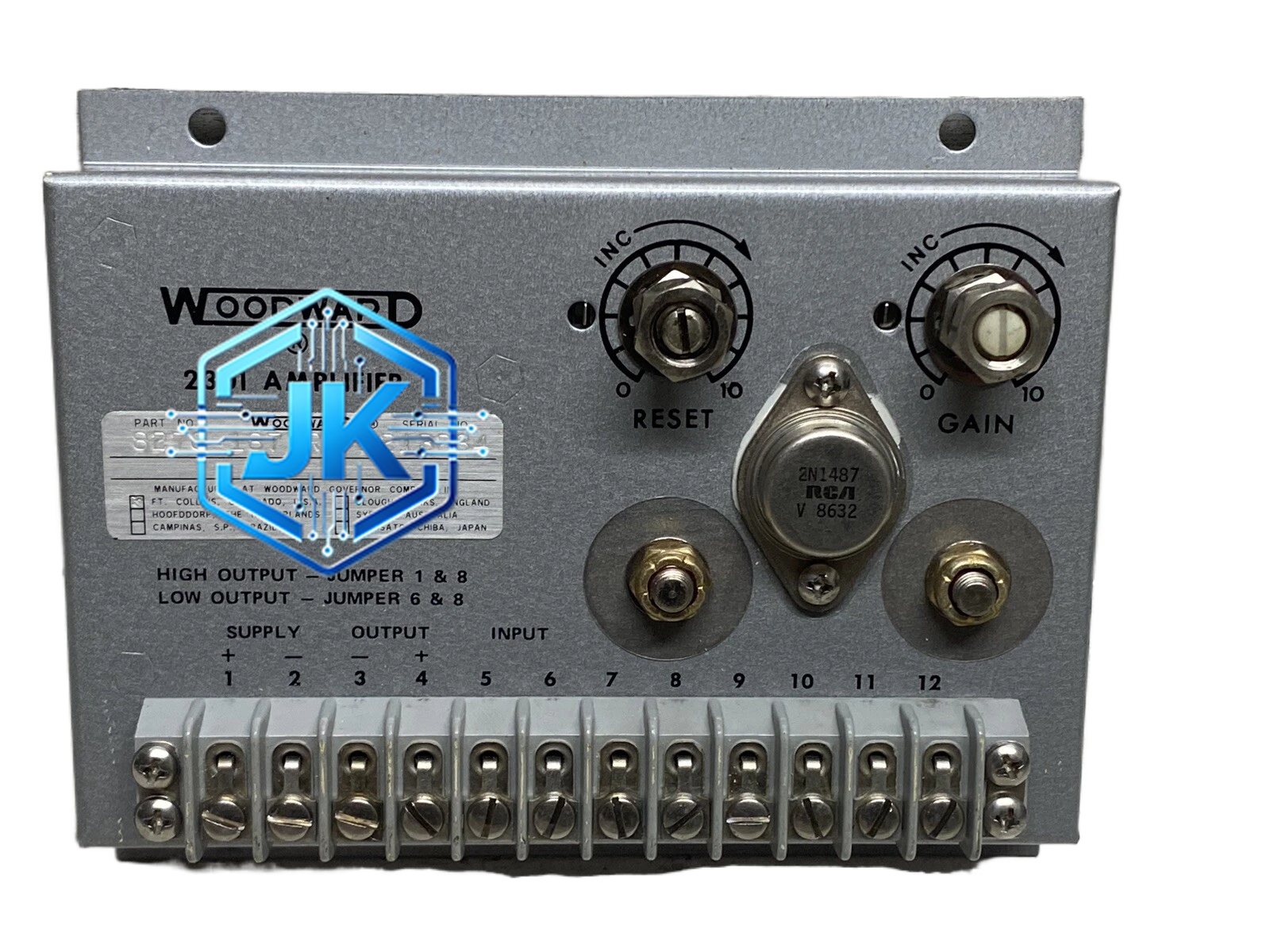

Woodward 8270-187
技术规格：
- 额定功率覆盖：500kW 至 3200kW
- 电压等级：400V / 6.6kV / 11kV（可选）
- 频率调节：50Hz / 60Hz 自动识别
- 并联台数：最多 10 台并联运行
- 通讯接口：CAN 总线 + Modbus RTU + RS-485（无 Ethernet）
- 供电：24VDC，功耗约 8W
- 工作温度：-10°C 至 +55°C
- 防护等级：IP54
- 频率精度：±0.02Hz
- 电压调节精度：±0.5%
- 事件记录容量：最多 150 条故障录波
- LCD 显示屏：128×64 像素，带背光
功能特点：
- 一键启动/停机功能
- 自动同期并网，合闸角偏差小于 ±2°
- 功率因数调节与无功补偿自动控制，支持恒功率因数 / 恒无功 / 恒电压三种模式
- 完整的发电机保护：过压/欠压、过频/欠频、逆功率、失磁、过流、接地故障、负序电流、转子接地等 10 项保护
- 支持负荷分配功能，多台并联时按预设比例自动分配
- 支持远程监控与参数下载（RS-485）
- 内置事件记录与波形捕捉功能
应用场景：
天然气分布式发电站、数据中心备用电源、医院/矿山/工厂自备电站、海岛微电网
性能参数：
- 频率调节精度：±0.02Hz
- 电压调节精度：±0.5%
- 并网合闸时间：小于 200ms
- 负荷分配精度：±3%
材质构成：
- 外壳：钣金机箱，静电喷涂，RAL 7035 灰色
- 面板：工程塑料（耐紫外线）
- PCB：覆三防漆，多层板设计
- 端子：铜合金镀锡，插拔式
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板带 LCD 显示屏（128×64 像素）
- 尺寸约为 280mm × 230mm × 170mm
- 重量约 2.5kg
工作原理：
与 8270-1060 一致，通过 PT 和 CT 采集发电机端电气量，启动时先建立励磁，检测电网同期条件后自动合闸并网，并网后根据负荷指令调节发动机转速和励磁电流。
安装要求：
- 需安装在独立控制柜内，柜内温度不超过 45°C
- 必须配置 UPS 供电（续航不少于 15 分钟）
- PT 和 CT 的二次侧必须可靠接地
- CAN 总线需加 120Ω 终端电阻
- 接地电阻小于 4Ω
使用注意事项：
- 首次调试需由 Woodward 授权工程师完成
- PT/CT 变比需正确设置
- 每 6 个月进行一次保护功能测试
- 并联运行时各台控制器的参数需一致
