描述
WOODWARD 8200-1302 — Woodward 数字式调速器/控制器
技术规格：
- 控制器类型：数字式电子控制器（微处理器）
- 通道数量：单通道（单台燃气轮机控制）
- 控制功能：转速控制（ISO 模式）、负荷控制、阀门位置控制、一次调频
- 输入信号：转速信号（磁电式或电涡流传感器，24VAC 或 5VDC）、负荷指令（4-20mA 或 0-10V）、阀门反馈（4-20mA 或 0-10V）
- 输出信号：阀门伺服指令（4-20mA，双通道冗余）、报警输出（继电器触点）
- A/D 分辨率：16 位
- 采样周期：10ms（控制周期），1ms（保护周期）
- 通信接口：RS-485（Modbus RTU）、以太网（Modbus TCP/IP，可选）
- 供电：24VDC（主电源）+ 125VDC（伺服放大器电源，可选）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- MTBF：大于 100,000 小时
- 尺寸：约 160mm × 160mm × 120mm（面板安装型）
- 重量：约 1.5kg
功能特点：
- 数字控制，精度和稳定性远超模拟调速器
- 集成转速、负荷、阀门、保护全部功能于一体，无需外加保护模块
- 支持 ISO 转速控制模式（一次调频）和电网频率跟踪
- 内置数据记录功能（最多 10,000 条事件记录）
- 前面板 LCD 显示屏，可现场查看参数和修改设定
- 支持远程通信（RS-485/以太网），可从 DCS 远程监控和修改参数
- 内置自诊断，覆盖率超过 95%
材质构成：
- PCB：4 层 FR-4 板，含 32 位 ARM 微处理器
- 处理器：32 位 RISC 处理器，主频 100MHz
- 存储器：Flash 256KB（存储程序和参数）、RAM 64KB（运行数据）
- 接线端子：螺钉式端子排，适配 1.5mm² 至 2.5mm² 导线
- 外壳：铝合金压铸 + 粉末涂层（前面板为 IP54 防护）
- 显示屏：128 × 64 点阵 LCD，带背光

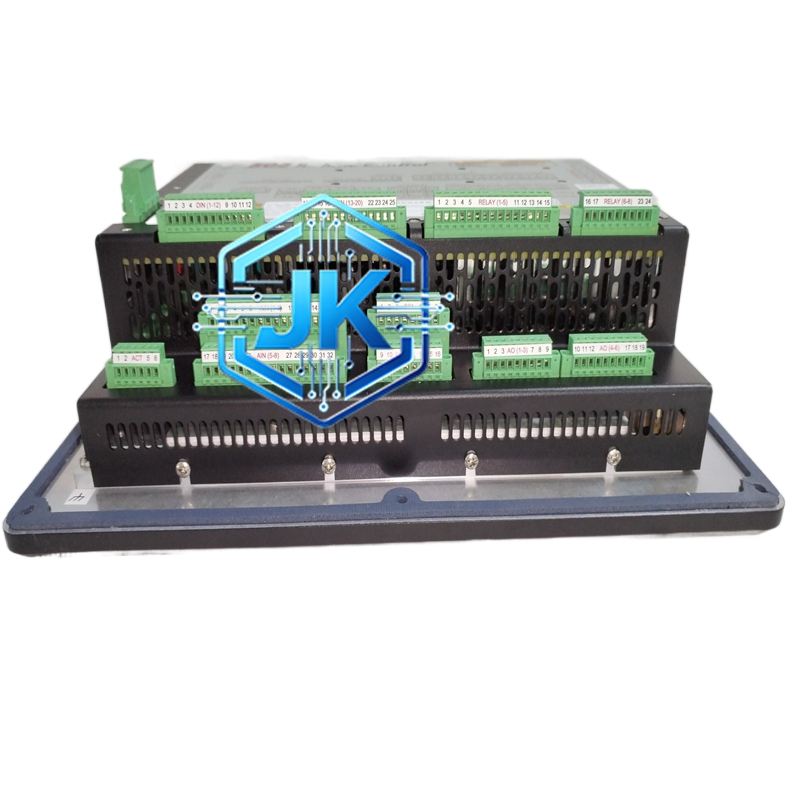

结构特征：

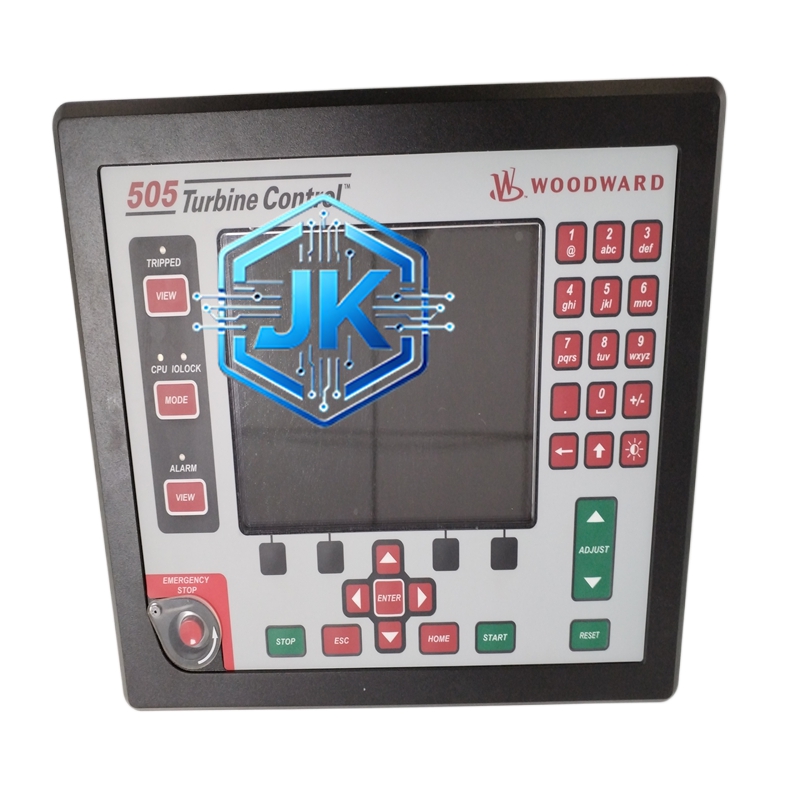

- 面板安装型设计，前面板设有 LCD 显示屏、4 个导航按键、状态 LED
- 顶部设有通信接口（RS-485 端子）
- 底部设有电源端子和所有 I/O 端子
- 背面设有散热通风口和接地端子
工作原理：
转速传感器信号经调理后进入 16 位 A/D 转换器，微处理器每 10ms 采样一次转速值，与设定值比较后通过 PID 算法计算阀门伺服指令。阀门反馈信号形成闭环，确保阀门精确到达指令位置。保护逻辑独立运行，每 1ms 采样一次，当转速超过跳闸值时立即输出跳闸信号，切断燃油阀。
安装要求：
- 面板开孔 152mm × 152mm
- 安装深度不小于 80mm（背面需留空间接线）
- 电源和信号线分开走线，间距大于 10cm
- 接地必须可靠，接地电阻小于 4Ω
使用注意事项：
- 首次上电需通过 Woodward 专用软件设置控制参数（PID 增益、跳闸值等）
- 转速传感器信号不可接入其他类型信号（如电压信号），会烧毁输入电路
- 长期不用时需每 3 个月通电一次，防止电容老化
- 固件升级需使用 Woodward WINGS 软件，通过以太网或 RS-485 在线升级
应用场景：
- 工业燃气轮机控制（单台机组）
- 蒸汽轮机控制（单台机组）
- 发电机组调速（与 DCS 配合）
- 分布式能源系统控制
