描述
WOODWARD 8200-1312 — Woodward 数字式调速器/控制器
技术规格：
- 控制器类型：数字式电子控制器（双通道冗余）
- 通道数量：2 通道，完全独立，实时比对
- 控制功能：转速控制（ISO 模式）、负荷控制、阀门位置控制、一次调频（双通道同时运算，结果实时比对）
- 输入信号：转速信号（双路冗余输入）、负荷指令（双路冗余输入）、阀门反馈（双路冗余输入）
- 输出信号：阀门伺服指令（4-20mA，四通道冗余输出，每通道 2 路）、报警输出（继电器触点，双通道）
- A/D 分辨率：16 位
- 采样周期：10ms（控制周期），1ms（保护周期）
- 通道切换时间：小于 20ms（主通道故障时备用通道接管）
- 通信接口：RS-485（Modbus RTU）、以太网（Modbus TCP/IP，可选）、CAN 总线（可选）
- 供电：24VDC（主电源）+ 125VDC（伺服放大器电源，可选）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- MTBF：大于 150,000 小时（双通道冗余提升了系统 MTBF）
- 尺寸：约 160mm × 160mm × 140mm（比 1302 厚 20mm，因双通道电路板）
- 重量：约 2.2kg
功能特点：
- 双通道完全冗余，任一通道故障不影响控制输出，切换时间小于 20ms
- 双通道同时运算、实时比对，结果不一致时自动切换并报错
- 集成转速、负荷、阀门、保护全部功能于一体
- 内置数据记录功能（最多 20,000 条事件记录，比 1302 多一倍）
- 前面板 LCD 显示屏 + 导航按键，可分别查看两个通道的参数
- 支持远程通信（RS-485/以太网/CAN），可从 DCS 远程监控两个通道
- 内置自诊断，覆盖率超过 98%（比 1302 高 3%）
材质构成：
- PCB：6 层高密度板（比 1302 多 2 层，因双通道电路）
- 处理器：双 32 位 ARM 处理器（每通道一个），主频 100MHz
- 存储器：Flash 512KB（双通道程序和参数）、RAM 128KB（双通道运行数据）
- 接线端子：螺钉式端子排，数量比 1302 多一倍
- 外壳：铝合金压铸 + 粉末涂层
- 显示屏：128 × 64 点阵 LCD，带背光

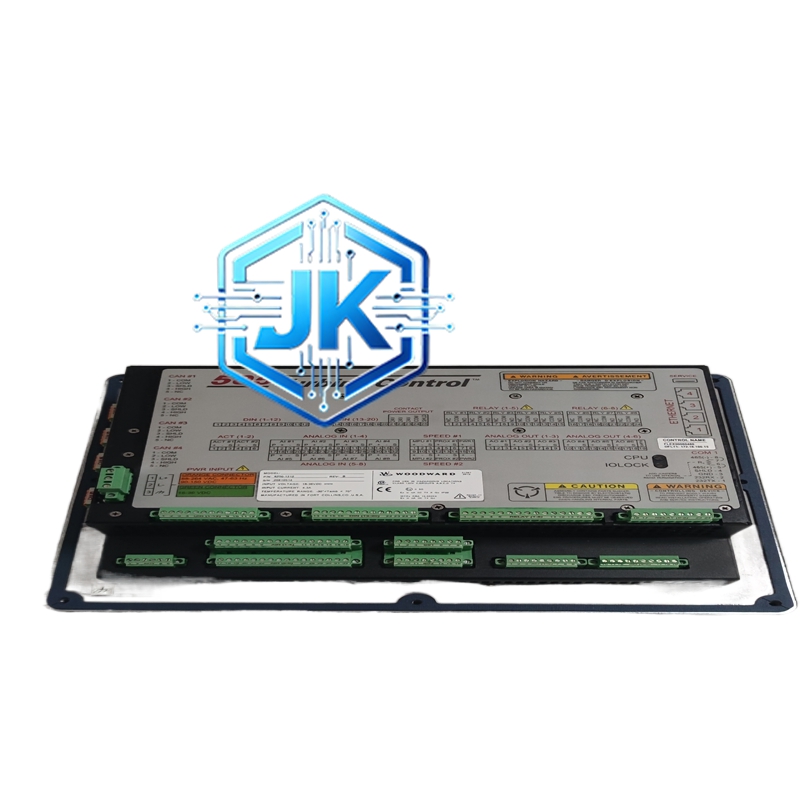

结构特征：

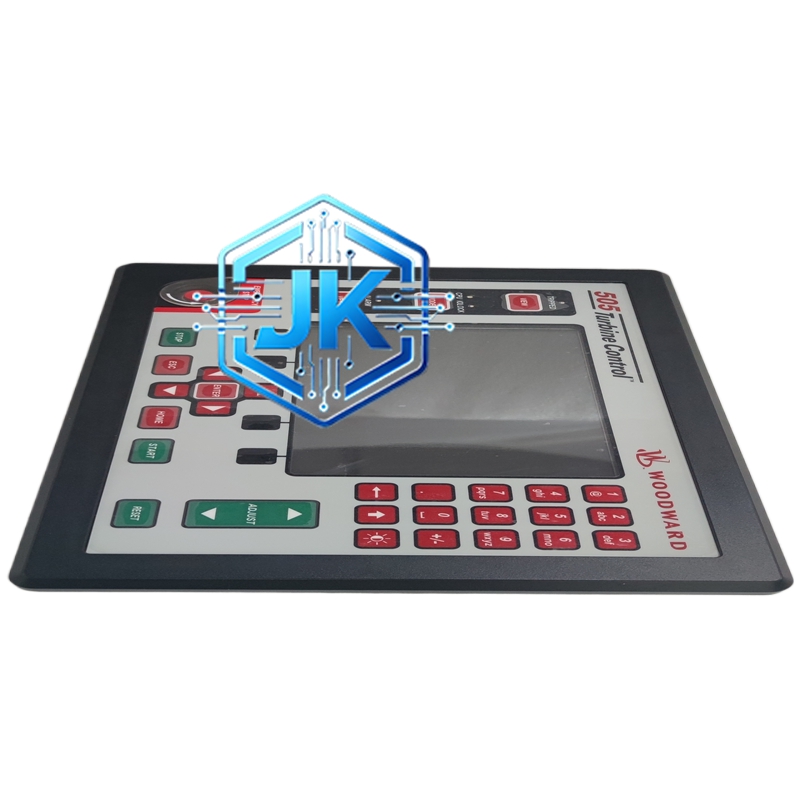

- 面板安装型，前面板设有 LCD 显示屏、6 个导航按键（比 1302 多 2 个，用于通道切换）、状态 LED（每通道一组）
- 顶部设有通信接口（RS-485、以太网、CAN 三种接口）
- 底部设有电源端子和所有 I/O 端子（端子数量约为 1302 的 1.5 倍）
- 背面设有散热通风口和接地端子
工作原理：
两套控制通道完全独立运行，每套通道各自完成转速采样、PID 计算、阀门输出。每 10ms 两套通道的输出结果进行比对，一致则继续，不一致则判定故障通道并自动切换至备用通道，同时记录差异事件。保护逻辑每通道独立运行，任一通道保护动作均会触发跳闸。
安装要求：
- 面板开孔 152mm × 152mm
- 安装深度不小于 100mm（比 1302 深 20mm，因双通道电路板更厚）
- 电源和信号线分开走线，间距大于 10cm
- 接地必须可靠，接地电阻小于 4Ω
使用注意事项：
- 首次上电需分别配置两个通道的参数（两通道参数需一致）
- 不可将一个通道的传感器接入另一个通道（会导致比对误判）
- 固件升级需同时升级两个通道，不可只升级一个
- 风扇（如有）故障时需在 48 小时内更换
与 1302 的核心差异：
| 对比项 | 1302（单通道） | 1312（双通道冗余） |
|---|---|---|
| 通道数 | 1 | 2（冗余） |
| 切换时间 | 无（单通道） | 小于 20ms |
| 事件记录 | 10,000 条 | 20,000 条 |
| 自诊断覆盖率 | 95% | 98% |
| MTBF | 100,000 小时 | 150,000 小时 |
| 重量 | 1.5kg | 2.2kg |
| 价格 | 基准 | 约为 1302 的 1.8 倍 |
| 适用场景 | 中型机组 | 大型机组 |
应用场景：
- 联合循环电厂主燃气轮机控制（高可靠性要求）
- 大型工业驱动汽轮机控制
- 发电机组调速（冗余配置）
- 石油化工大型机组控制
