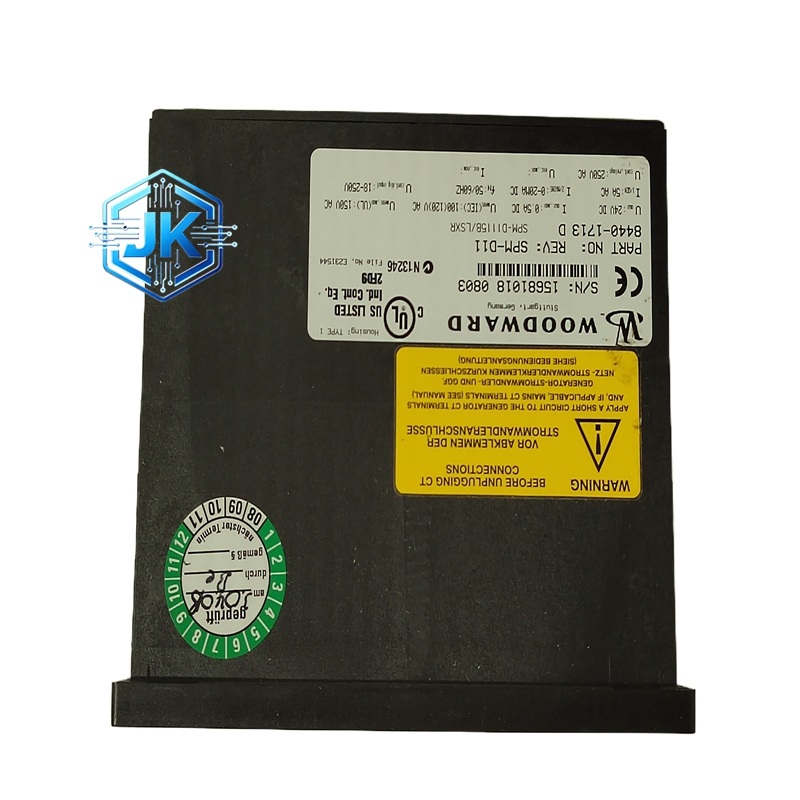

Woodward 8440-1713 电网管理继电器
技术规格：
所属系列：Woodward 8440 电网管理继电器
电压监测范围：80% 至 120% 额定电压（可设置）
频率监测范围：45Hz 至 65Hz（可设置）
逆功率保护：设定范围 1% 至 10% 额定功率
失步保护：设定范围 10° 至 90° 滑差角
合闸控制：自动同步合闸或手动合闸
输出触点：4 组 SPDT 继电器容量：250V AC / 5A 或 30V DC / 5A
供电电压****：120V AC / 240V AC 或 24V DC
防护等级：IP54（前面板）
工作温度：-20℃ 至 +60℃
功能特点：
多功能集成：电压、频率、逆功率、失步、合闸控制五合一
自动同步：自动检测并网条件，条件满足时自动合闸
逆功率保护：防止发电机组变为电动机运行，保护原动机
失步保护：检测发电机与电网之间的滑差角，防止非同期运行
可编程设定：所有保护阈值和延时均可通过面板按键或通信接口设置
事件记录：记录最近 10 次跳闸事件的原因和参数
性能参数：
动作时间****：< 50ms（逆功率和失步保护）
合闸时间****：< 100ms（从条件满足到触点闭合）
MTBF****：> 100,000 小时
绝缘电压：输入对输出 > 3000V AC / 1 min
材质构成：
外壳：阻燃 PC 聚碳酸酯，V-0 级阻燃
继电器：SIL2 认证安全继电器，强制导向触点
接线端子：螺丝压接式端子，适合大电流导线
内部电路：全密封灌封，防潮防震
结构特征：
尺寸：约 90mm x 110mm x 80mm
安装方式：DIN 导轨安装或面板开孔安装

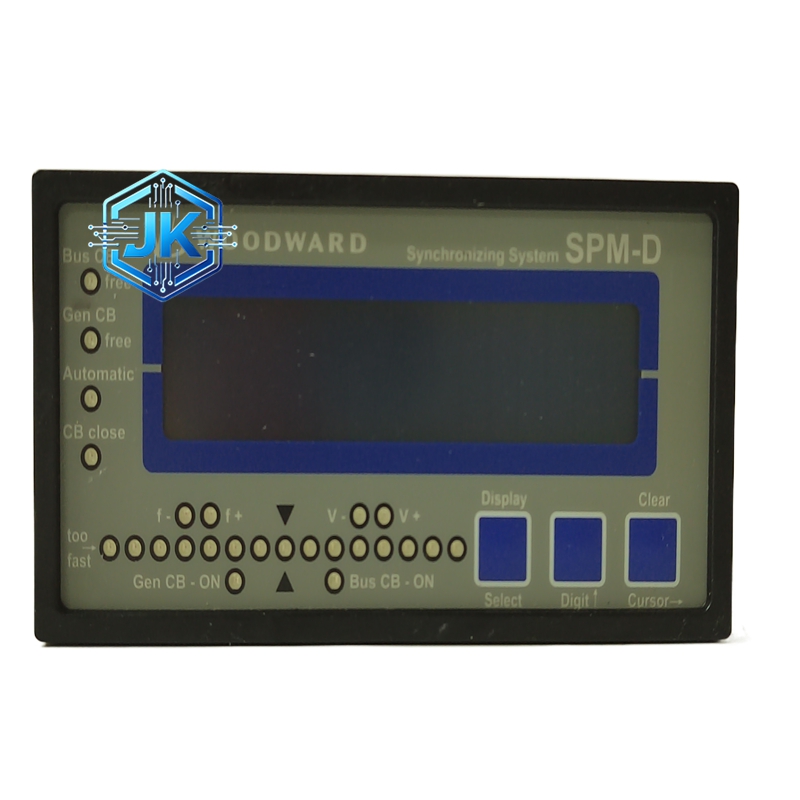

前面板：LCD 显示屏（显示电压、频率、功率）和 4 个按键

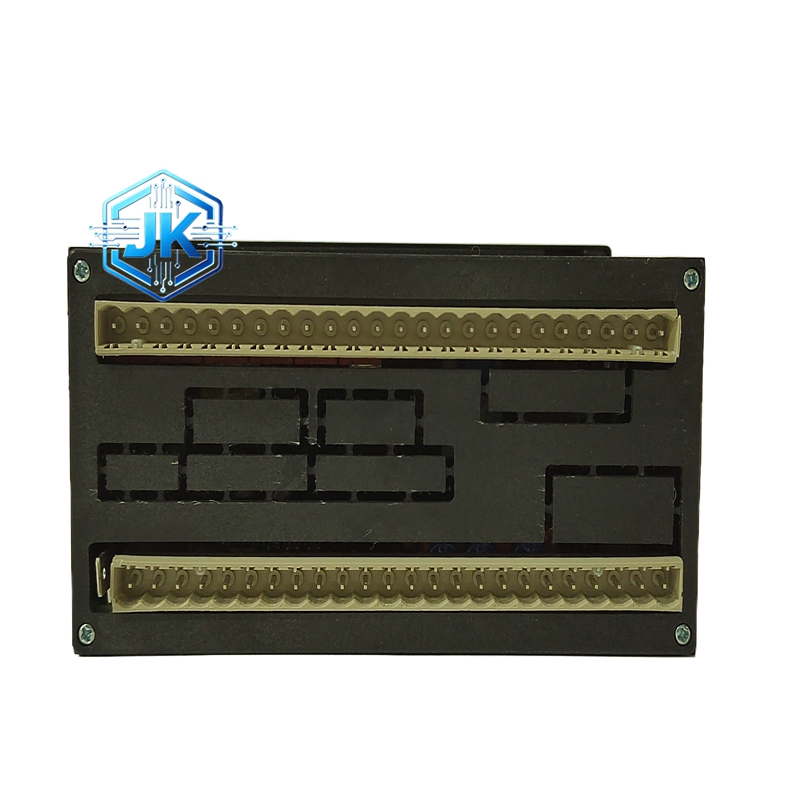

接线端子：底部设有电源、PT 输入、CT 输入和继电器输出端子
工作原理：
8440-1713 通过 PT 采集电网电压，通过 CT 采集发电机电流和频率。内部微处理器持续计算电压差、频率差、相位差和功率方向。当所有并网条件满足时，驱动合闸继电器，将发电机并入电网。并网后，持续监测逆功率和滑差角，一旦超限立即驱动跳闸继电器，切断断路器。
安装要求：
PT 和 CT 的接线必须严格按照电气原理图执行，极性绝对不可接反
继电器输出的触点容量必须与断路器分合闸线圈匹配
安装位置应远离大电流母线和变频器，防止电磁干扰
接地电阻必须 < 4Ω
使用注意事项：
所有保护设定值必须根据现场发电机和电网参数正确整定
不可短接或旁路任何保护功能
定期用标准表计校验电压和频率测量精度，建议每 6 个月一次
如果继电器频繁误跳闸，需检查 PT/CT 是否故障或接线是否松动
