描述

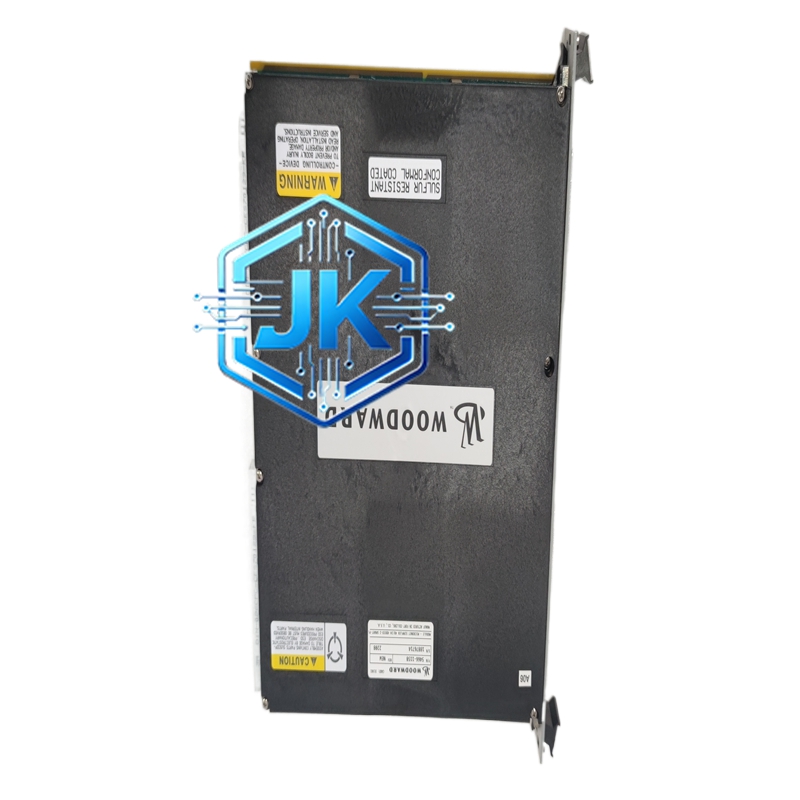

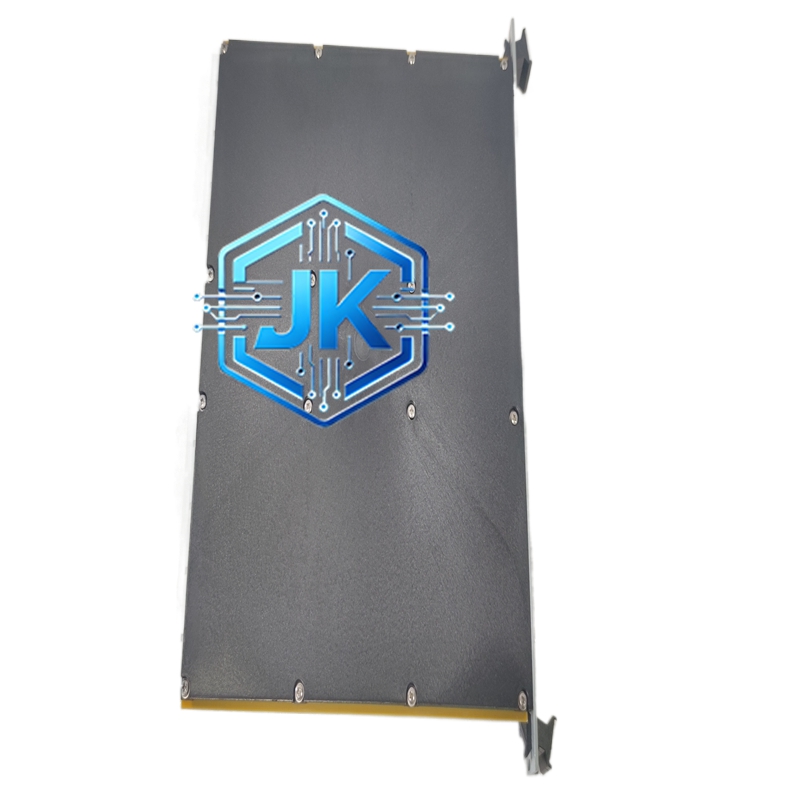

Woodward 5466-1158 — TDC-3000 分布式控制系统通信网关模块
技术规格：
- 控制器系列：Woodward TDC-3000 分布式控制系统
- 模块编号：5466-1158
- 通信协议转换：TDC-3000 专有协议 ↔ TCP/IP（Ethernet）
- 以太网接口：10/100Base-T RJ45，支持全双工
- TDC-3000 接口：TDC-3000 高速数据公路（Highway），32 位并行总线
- 数据吞吐量：最大 10Mbps
- 支持上位协议：Modbus TCP/IP、OPC DA/UA（需软件支持）、SNMP v1/v2c
- 支持数据点：最多 10,000 个数据点同时通信
- 供电电压：5V DC（由 TDC-3000 Highway 总线供电）
- 工作温度：0°C 至 +55°C
- 防护等级：IP20（安装于控制柜内）
- 安装方式：TDC-3000 I/O 机架专用槽位
- 尺寸：约 160mm × 25mm × 130mm（TDC-3000 标准模块宽度）
- 重量：约 0.4kg
功能特点：
- 单向协议转换：TDC-3000 Highway → Ethernet TCP/IP
- 支持最多 4 个独立 TCP 连接同时运行
- 内置数据缓冲区（64KB），通信中断时缓存数据，恢复后自动上传
- 前面板 LED 指示：Link（绿色）、Activity（绿色闪烁）、Fault（红色）
- 支持 DHCP 和静态 IP 配置
- 固件可通过 TDC-3000 工程师站远程升级
材质构成：
- PCB：6 层 FR-4 板
- 通信芯片：专用协议转换 ASIC + Ethernet PHY 芯片
- 存储器：64KB SRAM 数据缓冲区 + 256KB Flash 固件存储
- 接口芯片：TDC-3000 Highway 并行接口芯片
- 外壳：TDC-3000 标准模块外壳（铝合金 + 钢板）
结构特征：
- TDC-3000 标准模块尺寸，插入 I/O 机架专用槽位
- 前面板设有 3 个 LED 和 1 个 RJ45 接口
- 顶部 Highway 总线连接器，底部锁定卡扣
工作原理：
TDC-3000 Highway 总线上的数据由 5466-1158 模块实时读取，存入 SRAM 缓冲区。模块内的 ASIC 芯片将 TDC-3000 专有数据格式转换为 Modbus TCP 或自定义 TCP 报文，通过以太网接口发送至上位机。上位机返回的控制指令经反向转换后送入 Highway 总线。数据缓冲区确保通信中断期间数据不丢失。
安装要求：
- 插入 TDC-3000 I/O 机架的通信槽位（通常为最右侧槽位）
- 以太网线使用 Cat5e 或以上屏蔽线
- 静态 IP 地址需与上位系统在同一网段
使用注意事项：
- TDC-3000 系统已停产，该模块为停产备件，采购需提前规划
- 固件版本必须与 TDC-3000 主机版本匹配
- 以太网通信需在 TDC-3000 配置软件中设置数据点映射表
应用场景：
- 炼油厂 TDC-3000 DCS 系统与上位管理系统的数据交换
- 化工厂 TDC-3000 系统与 PI Historian 的连接
- 电厂 TDC-3000 系统与 SIS 系统的数据交互
- 任何仍在运行 TDC-3000 系统的老旧工厂的通信升级
