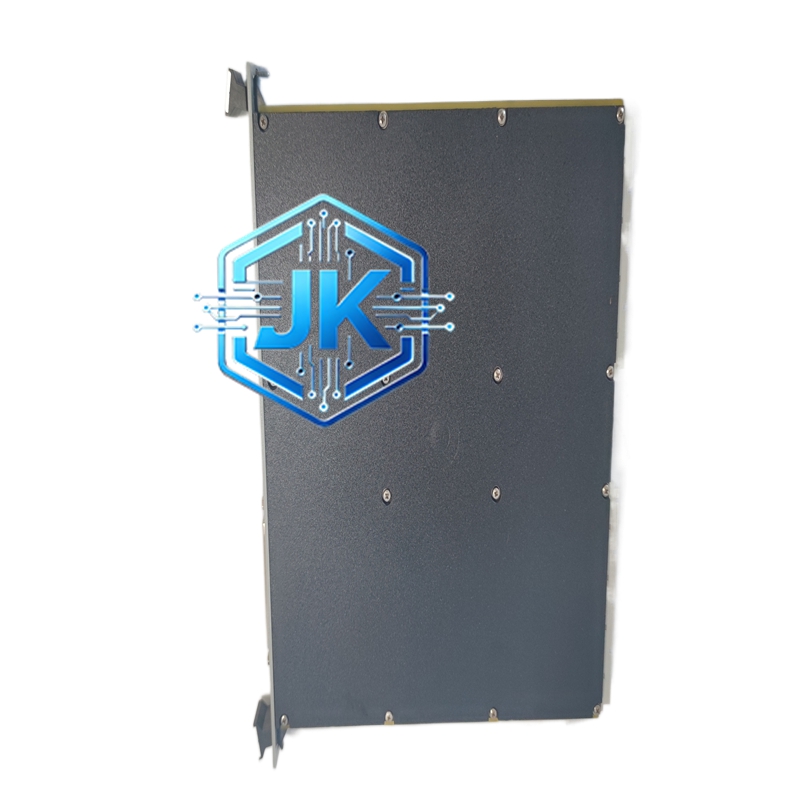

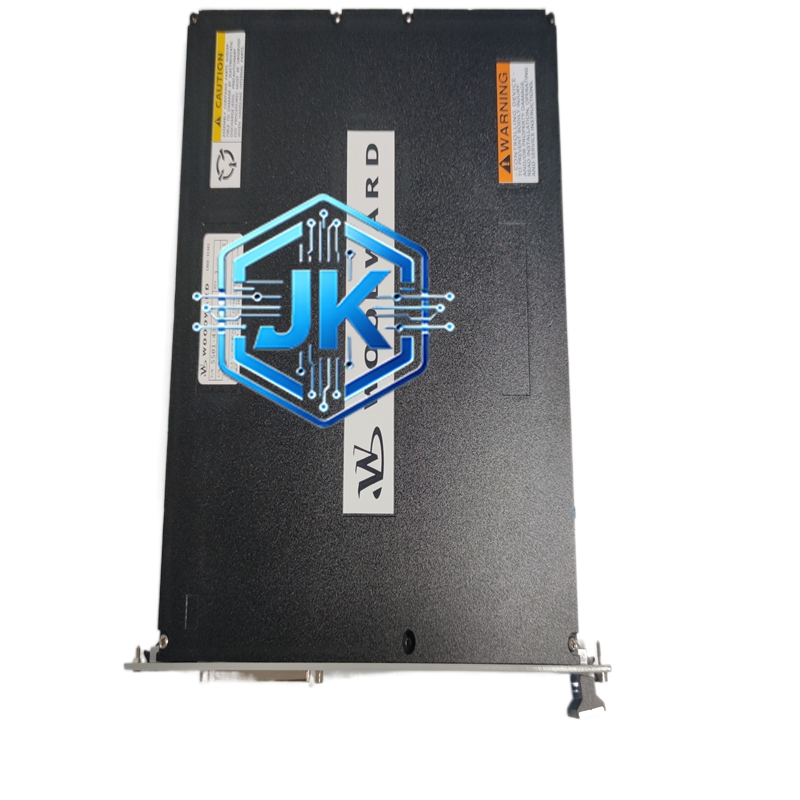

Name: Woodward 5501-432 — 505F 数字式燃油控制器模块（冗余版）
Brand: simple

描述

Woodward 5501-432 — 505F 数字式燃油控制器模块（冗余版）

技术规格：

控制器系列：Woodward 505F 数字式燃油控制器（冗余版）
模块编号：5501-432
控制通道：双通道冗余（A 通道 + B 通道），每通道独立转速 + 独立负荷
冗余方式：双机热备，实时比对，切换时间小于 10ms（比 381 版的 20ms 更快）
控制算法：数字 PID + 前馈 + 增益调度（每通道独立，算法与 381 版相同）
控制周期：5ms（与 381 版相同）
转速输入：四路转速输入（A/B 通道各 2 路），磁电式传感器，4 至 24V AC
负荷指令输入：双路负荷指令（A/B 通道各一路），4-20mA 或 0-10V DC
燃油阀位输出：双路 4-20mA（A 通道主阀 + B 通道主阀），通过表决器输出单一控制信号
辅助输出：4 个可编程继电器输出（每通道 2 个）
供电电压：24V DC ±10%，四路冗余供电（A 电源 + B 电源，各双路）
工作温度：-20°C 至 +60°C（扩展型 -40°C 至 +70°C）
防护等级：IP54（前面板）
通信接口：RS-232、RS-485、Modbus RTU/TCP、EtherNet/IP（双通道各一套）
安装方式：DIN 导轨或面板安装
尺寸：约 180mm × 160mm × 180mm（比 381 版大，因内部双电路板）
重量：约 3.0kg
MTBF：大于 150,000 小时（双通道冗余）

功能特点：

A/B 双通道完全独立，每通道拥有独立的 32 位 DSP、A/D、D/A 和存储器
实时比对逻辑：每个 5ms 控制周期比较 A/B 通道的燃油阀位输出，差异超过 2% 时触发切换（比 381 版的 5% 更严格）
无扰切换：A 通道故障时 B 通道在 10ms 内接管，阀门位置无跳变
四路转速输入自动选择：优先 A1，次选 A2，再选 B1，最后 B2
四路供电自动选择：优先 A 电源 1，次选 A 电源 2，再选 B 电源 1，最后 B 电源 2
前面板 LED 指示：A 正常（绿色）、B 正常（绿色）、A 故障 B 接管（黄色闪烁）、双故障（红色常亮）、通信 A（绿色）、通信 B（绿色）
事件记录：4000 条（每通道 2000 条）
黑匣子：掉电前保存最后 60 秒数据（每通道独立保存）
四级密码保护

材质构成：

PCB：16 层 HDI 板（每通道 8 层，双层叠加）
主处理器：双 32 位 DSP（每通道一颗），主频 40MHz
A/D 转换器：双 16 位 ADC（每通道一个），16 通道
D/A 转换器：双 16 位 DAC（每通道一个）
表决器芯片：专用冗余表决 ASIC，比较精度 0.1%
接线端子：Phoenix Contact 品牌，4 排 × 16 端子
外壳：加厚铝合金压铸，散热面积比 381 版增大 50%
散热系统：强制风冷（标配风扇，不可拆除）

结构特征：

前面板比 381 版多一组 LED 和一个通道状态显示屏
内部为上下两层电路板结构，上层 A 通道，下层 B 通道
顶部双 DIN 导轨卡扣
底部 4 排接线端子（A 通道 + B 通道各两排）
左侧 4 个接口（RS-232 A + RS-232 B + USB A + USB B）
右侧强制风冷风扇进风口和出风口

工作原理：
A/B 双通道 DSP 同时以 5ms 周期执行相同的自适应 PID 算法。每个周期结束时，表决器 ASIC 比较两通道的燃油阀位输出。若差异小于 2%，取平均值输出；若 A 通道故障，立即切换至 B 通道并记录事件。四路供电和四路转速输入均通过硬件多路选择器自动选择最优通道。看门狗每通道独立，任一通道死循环时自动复位该通道。
