描述

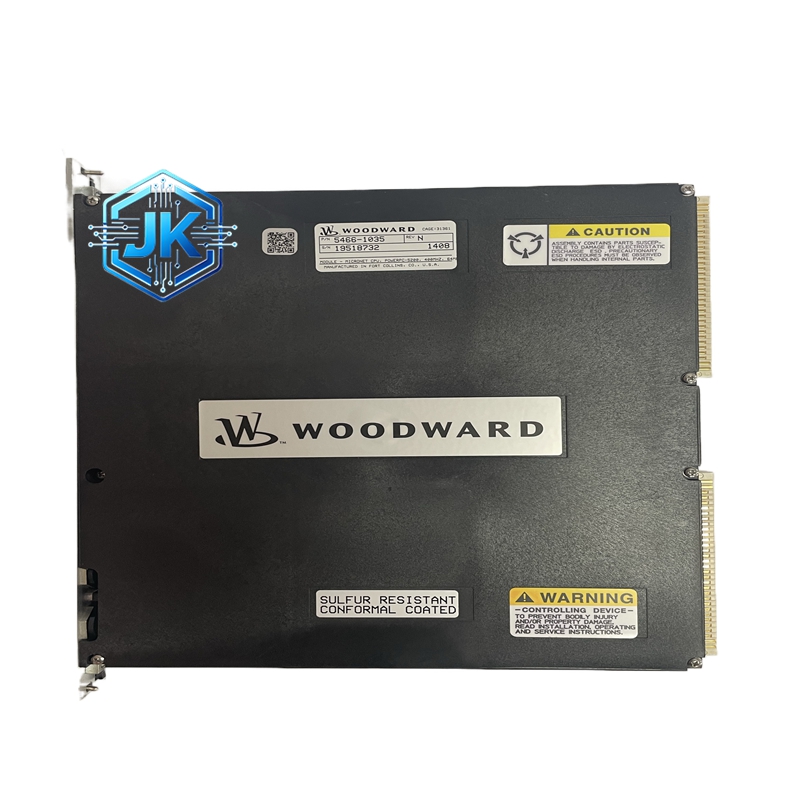

Woodward 5466-1035 燃气轮机点火控制器
技术规格：
所属系列：Woodward 5466 高能点火控制器
点火能量****：高达 10 Joules（单次放电能量）
输出电压****：高达 20,000V DC（开路电压）
点火频率：12 次/秒（脉冲频率）
输入信号：24V DC（来自控制盘的点火许可信号）
工作温度：-40℃ 至 +85℃（安装于轮机上时）
防护等级：IP65（整体密封）
适用燃料：天然气、柴油、重油等
功能特点：
高能点火：10 Joules 的点火能量确保在任何工况下可靠点燃
自动序列控制：接收控制盘指令后自动执行预吹扫、点火、火焰监测序列
火焰监测：内置紫外线（UV）火焰检测器，确认火焰建立后才发出”点火成功”信号
故障诊断：提供点火变压器开路、短路、火焰丢失等故障代码
抗干扰：输出端具备阻尼电阻，有效抑制电磁干扰（EMI）
长寿命：点火电极采用特殊合金，寿命超过 10,000 小时
性能参数：
点火成功率：> 99.9%（在正常维护条件下）
响应时间：< 500ms（从接收指令到首次放电）
MTBF：> 50,000 小时
绝缘强度：输出端对地 > 30,000V AC / 1 min
材质构成：
外壳：316L 不锈钢或镍基合金，耐高温耐腐蚀
点火变压器：环氧树脂灌封，绝缘等级 H 级
点火电极：铱金合金，耐电弧烧蚀
高压电缆：硅橡胶绝缘高压电缆，耐压 30kV
连接器：耐高温陶瓷连接器
结构特征：
尺寸：约 200mm x 150mm x 100mm
安装方式：法兰安装于燃气轮机燃烧室上，配有耐高温密封垫
前面板：设有状态 LED（点火中、火焰建立、故障）
接线端子：底部设有低压控制端子和高压输出端子，严格隔离
工作原理：
控制盘发出点火许可信号后，5466-1035 内部的升压电路将 24V DC 升压至 20,000V，通过点火变压器向点火电极放电，产生电火花。同时，UV 火焰检测器监测燃烧室内是否有火焰建立。如果在设定时间内（通常 5-10 秒）检测到火焰，控制器向控制盘反馈”点火成功”信号，并停止点火脉冲。如果未检测到火焰，则发出”点火失败”报警，并执行安全关断。
安装要求：
必须由专业人员按照 Woodward 安装手册进行安装
点火变压器高压输出线必须使用原装高压电缆，不可剪短或替换
安装位置必须远离燃油管路，防止泄漏引发火灾
接地必须可靠，接地电阻 < 1Ω
使用注意事项：
严禁在未安装点火电极的情况下通电测试，否则高压会击穿空气放电
定期检查点火电极间隙（通常 3mm 至 5mm），间隙过大会导致点火失败
如果频繁报”点火失败”，需检查燃料阀是否打开、燃烧室是否有足够空气
UV 火焰检测器的镜头需定期清洁，油污会导致误报火焰丢失
点火控制器的固件升级必须使用 Woodward 专用工具
