描述

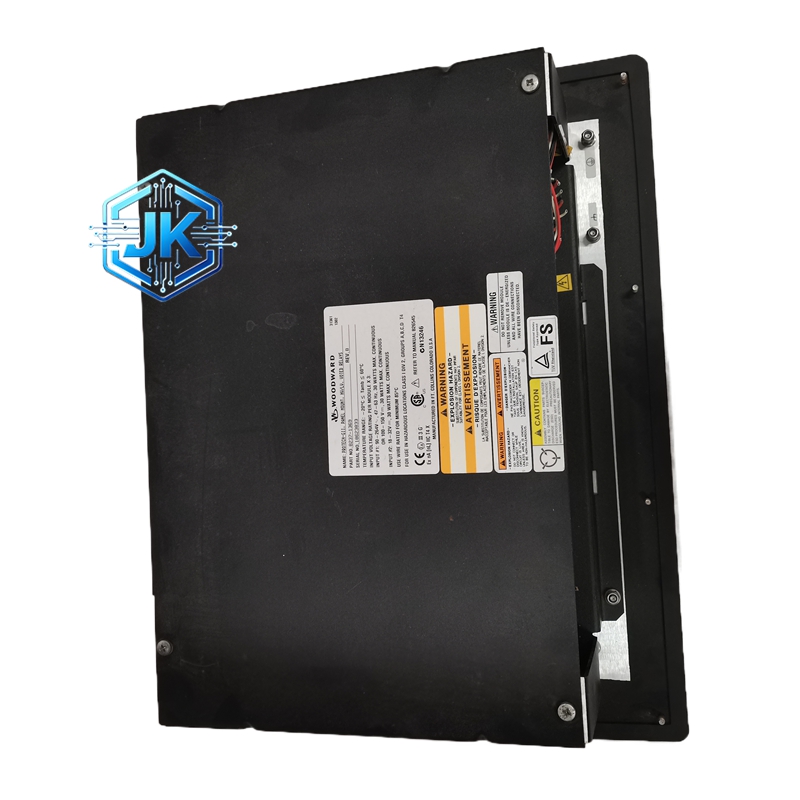

Woodward 8237-1369 燃气轮机保护继电器模块
技术规格：
所属系列：EasyGen-3500 保护系统
保护功能：超速（Overspeed）、振动（Vibration）、火焰监测（Flame Detection）、紧急停机（Emergency Stop）
输入通道****：8 路数字量输入（接受干接点或电压信号）
输出通道：4 路继电器输出（用于燃料关断、停机等）
逻辑架构：2oo3 冗余表决（三取二逻辑）
供电电压****：24V DC（冗余双电源）
响应时间：< 20ms（从检测到故障到输出动作）
防护等级：IP54
工作温度：0℃ 至 +55℃
功能特点：
独立硬接线保护：不依赖主控制盘，即使控制盘死机仍能执行停机
2oo3 冗余：三个通道独立判断，两个及以上通道确认故障才动作，避免误动
可编程逻辑：支持用户自定义保护阈值和延时时间
在线测试：支持在线测试功能，可在不停机的情况下验证保护回路
事件记录：记录每次保护动作的时间、原因和相关参数
通信接口：通过 Modbus 或 Profibus 向 DCS 上传保护状态
性能参数：
超速保护动作时间：< 30ms（110% 额定转速时）
振动保护动作时间：< 50ms
MTBF：> 100,000 小时
绝缘电压：输入对输出 > 1500V DC
抗电磁干扰：符合 IEC 61000-6-2 标准
材质构成：
外壳：冷轧钢板喷涂环氧树脂
PCB：多层 FR-4，涂覆三防漆，金手指插槽
继电器：SIL3 认证安全继电器，强制导向触点
连接器：欧式弹簧端子，镀金触点
结构特征：
尺寸：标准 19 英寸机架式，高度约 4U

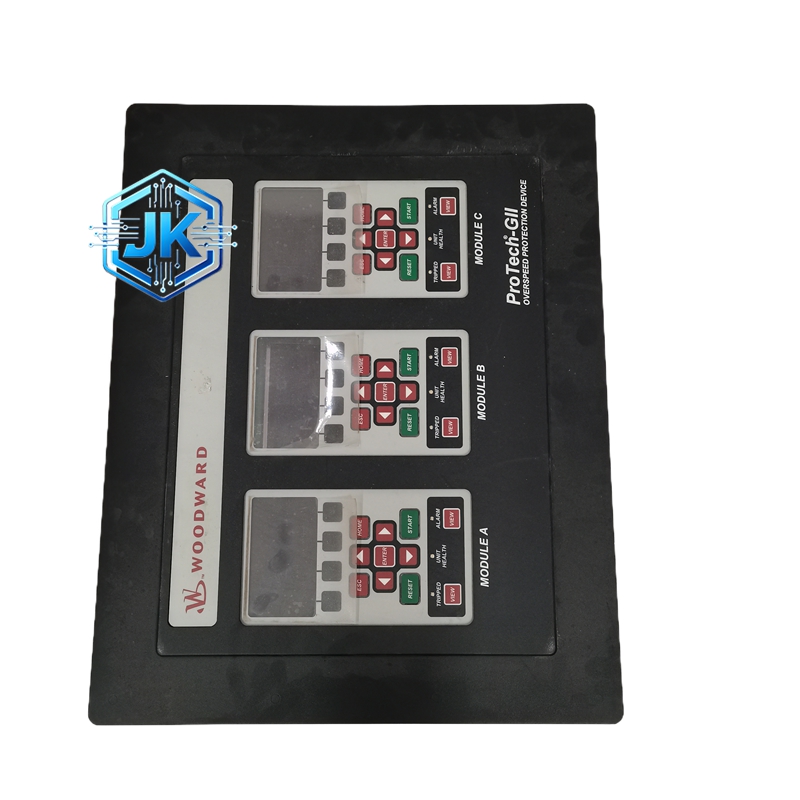

前面板：设有 LCD 显示屏、LED 指示灯和测试按键

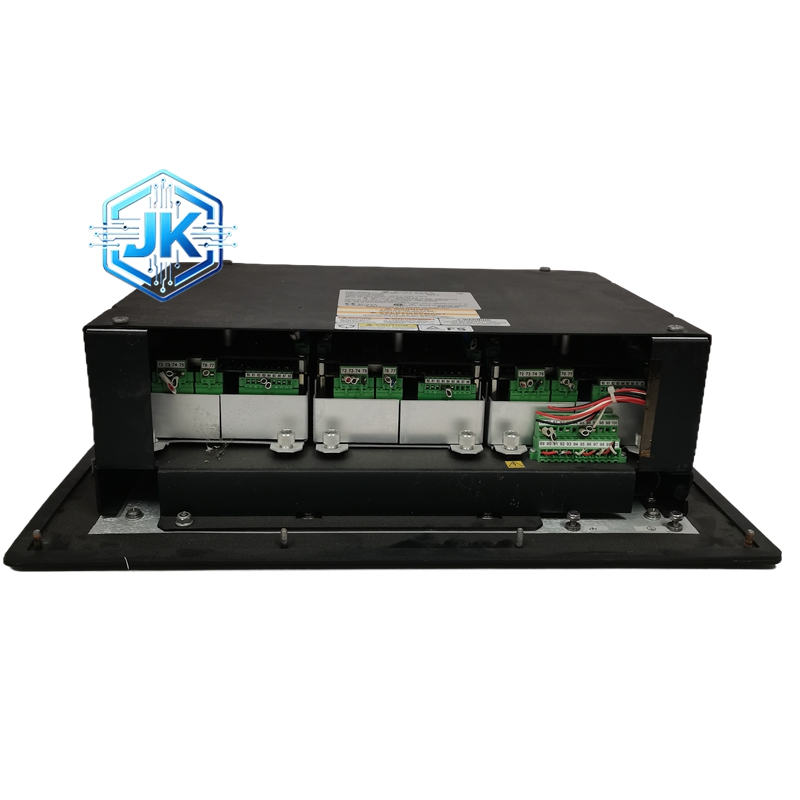

接线端子：底部按功能分区（电源、输入、输出、通信）
冗余设计：内部设有两套完全独立的电路和电源
工作原理：
现场传感器（如磁电转速探头）产生的信号经 8237-1369 内部信号调理电路处理后，送入三个独立的比较器。每个比较器独立判断是否超限。当三个通道中有两个及以上确认故障时，表决逻辑输出动作信号，驱动安全继电器，切断燃料电磁阀供电，同时向控制盘发送停机请求。
安装要求：
必须安装在控制盘旁的独立机柜中，与控制盘保持电气隔离
所有传感器信号线必须使用屏蔽双绞线，屏蔽层单端接地
冗余电源的两路输入必须来自不同的直流母线段
接地电阻必须 < 1Ω
使用注意事项：
严禁短接或旁路任何保护通道，这是严重的安全违规
定期进行在线测试（建议每 3 个月一次），验证保护功能正常
如果模块报”通道故障”，需立即检查对应的传感器和接线
不可在模块运行时插拔 I/O 端子
备件更换后必须重新下载逻辑组态文件
