描述

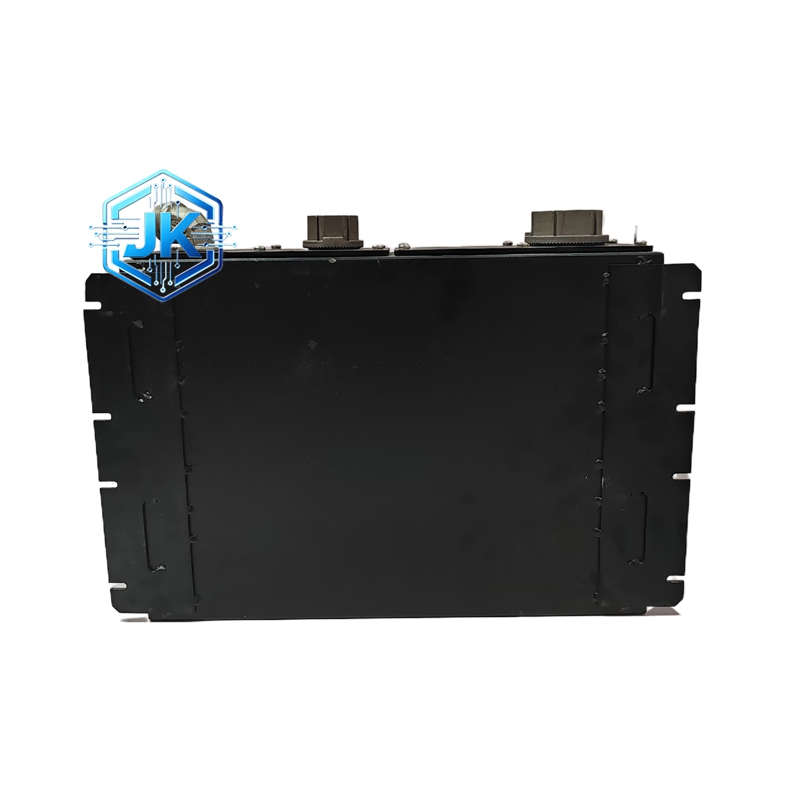

Woodward PEAK200-HVAC 8200-1501 暖通空调控制器
技术规格：
所属系列：Woodward PEAK200-HVAC / EasyGen-3500 HVAC
控制回路：8 路通用输入（UI） + 8 路通用输出（UO）
模拟量输入（AI）：4 路，支持 4-20mA 或 0-10V（温度、湿度、压力等）
模拟量输出（AO）****：2 路，支持 4-20mA 或 0-10V（阀门开度指令等）
通信接口：BACnet MS/TP (RS-485)、Modbus RTU (RS-485)、LonWorks
供电电压：24V AC/DC
控制算法****：PID 调节、开关控制、顺序控制（Sequencing）
防护等级：IP54（前面板）
工作温度：0℃ 至 +55℃
功能特点：
PID 温度控制：内置 PID 调节器，精确控制冷水/热水阀门开度
湿度控制：支持加湿和除湿控制，可设定湿度上下限
顺序控制：支持设备启停顺序逻辑（如冷水机组先于水泵启动）
能源管理：支持最佳启停控制（Optimal Start/Stop），减少能源浪费
日程表控制：内置 7 天日程表，可设定不同时间段的温度设定值
远程监控：通过 BACnet 或 Modbus 协议连接楼宇管理系统（BMS）
报警管理：支持 64 个报警点，可设置优先级和报警延迟
性能参数：
控制精度：温度 ±0.5℃，湿度 ±3% RH
采样周期：≤ 1 秒
MTBF：> 80,000 小时
抗电磁干扰：符合 IEC 61000-6-2 标准
材质构成：
外壳：冷轧钢板喷涂环氧树脂粉末
前面板：铝合金阳极氧化处理，带透明防护窗
PCB：多层 FR-4，涂覆三防漆
连接器：欧式弹簧端子，镀金触点
散热：无风扇自然散热，依靠外壳散热鳍片
结构特征：
尺寸：标准 19 英寸机架式，高度约 4U
前面板：LCD 显示屏显示实时温度、湿度和设备状态，6 个按键用于导航
接线端子：底部设有 UI、UO、AI、AO、通信和电源端子，分区清晰
安装孔：标准 19 英寸机架安装孔
工作原理：
PEAK200-HVAC 通过 AI 通道采集回风温度、送风温度、室外温度等信号。内部 PID 控制器根据设定值与实际值的偏差，计算出冷水阀门的开度指令，通过 AO 通道输出 4-20mA 信号驱动阀门执行器。同时，顺序控制逻辑根据时间表和设备状态，自动执行冷水机组、水泵、风机的启停操作。所有运行数据通过 BACnet 或 Modbus 协议上传给楼宇管理系统（BMS）。
安装要求：
必须安装在 HVAC 机房的控制柜内，避免安装在室外或潮湿环境
AI 信号线（温度传感器）必须使用屏蔽双绞线，屏蔽层单端接地
AO 输出线应与动力线分开敷设，间距 > 20cm
BACnet 通信线必须使用 120Ω 特性阻抗的屏蔽双绞线，两端各接一个 120Ω 终端电阻
接地电阻必须 < 4Ω
使用注意事项：
PID 参数必须根据现场设备特性正确整定，否则会导致温度振荡
不可在控制器运行时插拔 I/O 端子（非热插拔型号）
定期检查传感器接线，防止松动导致温度显示错误
如果 BACnet 通信不稳定，首先检查终端电阻是否遗漏
日程表设置需考虑节假日和特殊运行模式
