描述

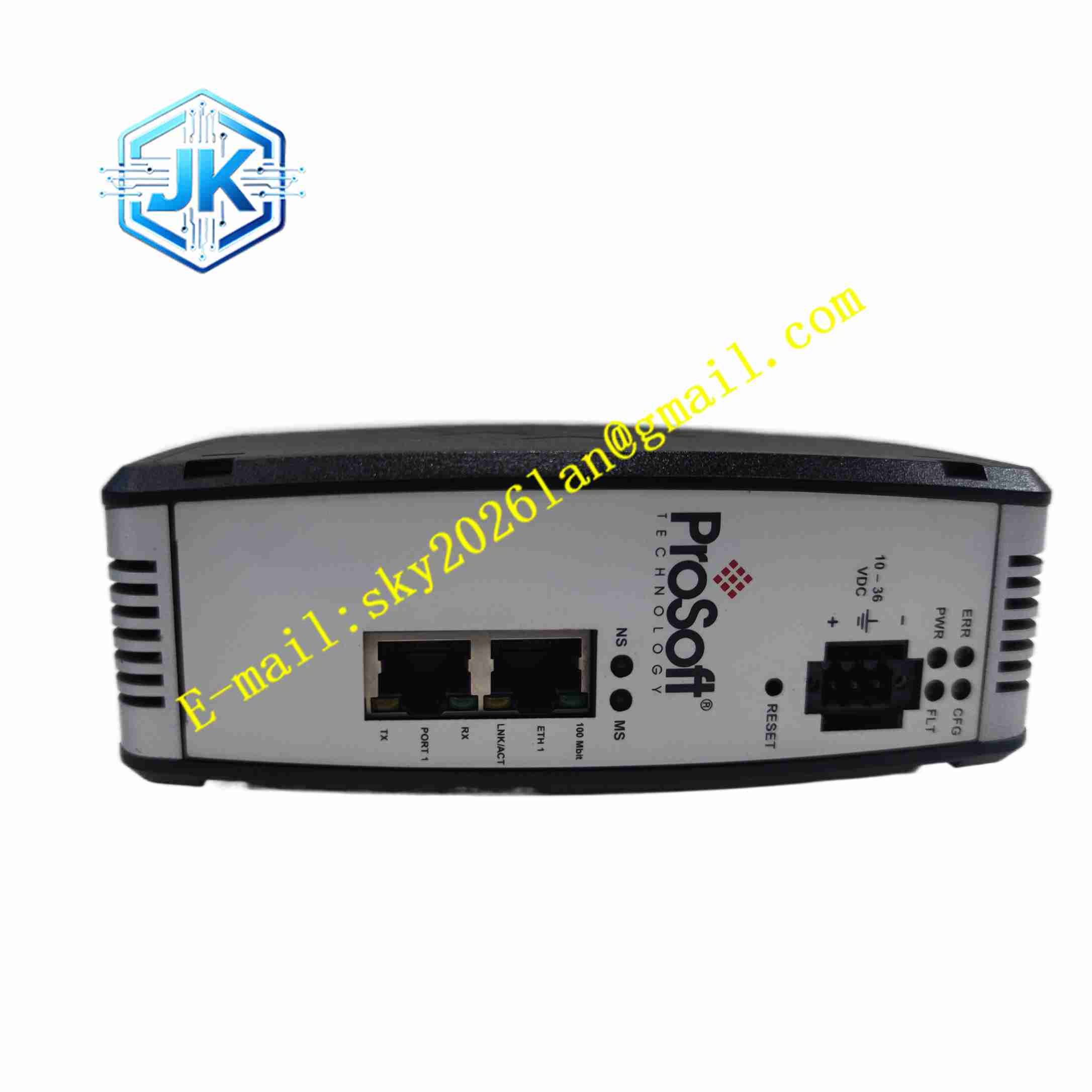

ProSoft Technology PLX31-EIP-ASCII
技术规格
- 品牌： ProSoft Technology
- 型号： PLX31-EIP-ASCII
- 产品类型： EtherNet/IP 转 ASCII 网关
- EtherNet/IP 侧： 10/100 Mb 自适应以太网口
- 串行侧： ASCII 串口通信
- 支持控制器： ControlLogix、CompactLogix、部分 Schneider Electric 控制器
- 支持 PLC 类型： PLC-2、PLC-3、PLC-5、SLC、CLX、CMPLX
- 支持消息类型： PCCC、CIP
- 3 类服务器连接： 5 个
- 3 类客户端连接： 已连接 2 个，未连接 1 个
- 1 类 I/O 连接： 2 个
- I/O 连接大小： 248/248
- 最大 RPI： 每个连接 5 ms
- 支持 CIP 服务： 0x4C 数据表读取、0x4D 数据表写入
- 命令数量： 每台客户端最多 100 条
- 命令集： PLC-2/PLC-3/PLC-5 基本命令集、PLC-5 二进制命令集、PLC-5 ASCII 命令集、SLC500 命令集
- 配置软件： ProSoft Configuration Builder
- SD 卡槽： 支持配置备份与恢复，SD 卡为选配
- 电源范围： 10 V DC 至 36 V DC
- 工作温度： -25 ℃ 至 70 ℃
- 相对湿度： 5% 至 95%，无凝露
- 数据库容量： 最多 4,000 字
功能特点
- 协议转换： 将 EtherNet/IP 数据转换为 ASCII 串口数据。
- 双向通信： 支持从 PAC 向 ASCII 设备发送指令，并读取返回数据。
- 客户端/服务器可选： 可根据现场设备角色灵活配置。
- 显式报文支持： 支持 CIP 显式消息访问。
- I/O 数据交换： 支持实时 I/O 连接，降低扫描延迟。
- 数据优先级： 可为状态数据和控制数据设置不同 RPI。
- 嵌入式 EDS： 便于在 RSLogix 5000/Studio 5000 中集成。
- SD 卡备份： 可存储配置文件，便于故障恢复。
- ProSoft Discovery Service： 即使不在同一子网也可发现并修改 IP。
应用场景
- 电子秤数据接入
- 条码扫描器读取
- 标签打印机控制
- ASCII 协议仪表采集
- 包装线称重系统
- 物流分拣系统
- 食品加工称重记录
- 电力现场仪表数据上送
- 老旧 ASCII 设备接入现代 EtherNet/IP 系统
性能参数
- 以太网速率： 10/100 Mb
- 最大 RPI： 5 ms
- I/O 连接数： 2
- 3 类服务器连接： 5
- 命令条数： 每客户端最多 100 条
- 数据交换容量： 最多 4,000 字
- 电源输入： 10 V DC 至 36 V DC
- 工作温度： -25 ℃ 至 70 ℃
材质构成
- 外壳： 工业塑料或金属外壳，视批次而定
- PCB 主板： 嵌入式通信处理器板
- 以太网接口： RJ45 以太网物理层电路
- 串行接口： RS-232/RS-485 或 TTL 电平转换电路
- 电源模块： DC/DC 电源输入电路
- 存储器件： 用于保存配置和运行数据
- SD 卡槽： 用于配置备份
- 状态指示灯： 显示电源、通信和故障状态
结构特征
- 紧凑网关外形： 适合控制柜内安装。
- 独立以太网口： 连接 EtherNet/IP 网络。
- 串行通信口： 连接 ASCII 设备。
- 电源接线端子： 接入 10 V DC 至 36 V DC 电源。
- LED 状态指示： 显示运行、通信和错误状态。
- SD 卡插槽： 便于现场备份和恢复配置。
工作原理
网关在 EtherNet/IP 侧作为客户端或服务器，与 ControlLogix、CompactLogix 或其他支持 EtherNet/IP 的控制器交换数据。控制器通过 I/O 连接或显式消息读写网关内部数据表。网关将接收到的数据按配置的 ASCII 格式通过串口发送给外部设备，并将 ASCII 设备返回的数据解析后写入内部数据库，再供控制器读取。串口波特率、数据位、停止位、校验位和报文格式通过 ProSoft Configuration Builder 配置。
安装要求
- 提供 10 V DC 至 36 V DC 稳定电源。
- 以太网侧接入 EtherNet/IP 网络。
- 串口侧连接 ASCII 设备，并确认波特率一致。
- RS-232 与 RS-485 接线方式不同，需按设备手册接线。
- 使用 ProSoft Discovery Service 查找默认 IP。
- 通过 ProSoft Configuration Builder 下载配置。
- 控制器侧加载嵌入式 EDS 文件。
- 工业现场布线应远离变频器和大功率电缆。
使用注意事项
- ASCII 报文格式必须与现场设备完全匹配。
- 串口波特率、校验位和停止位设置错误会导致通信失败。
- 每条命令的长度和地址范围需符合设备协议。
- 多个命令同时执行时应合理设置 RPI。
- SD 卡仅用于配置备份，运行时不要频繁插拔。
- 以太网和串口侧应分别做好接地和屏蔽。
- 更换控制器或网络段时需重新确认 IP 和路由。
- 该型号属于 PLX30/31 系列网关，新项目应核对当前供货和固件版本。
