描述
ProSoFt MVI56E-MNET
技术规格 适配 1756 ControlLogix 背板；双以太网端口，10/100Mbps 自适应；支持 Modbus TCP 客户端 / 服务器并发；最大 5000 个 16 位寄存器映射；模块供电取自 ControlLogix 背板；防护等级 IP20。
功能特点 Modbus TCP 客户端与服务器功能同时运行；CIPconnect 技术，支持通过 ControlNet、EtherNet/IP 远程配置诊断；以太网端口本地与远程配置模块参数，在线查看通讯诊断信息；寄存器映射用户自定义，灵活分配 ControlLogix 与 Modbus 设备数据区域；向后兼容旧款 MVI56-MNET，原有梯形图无需修改；硬件看门狗，模块程序异常自动复位；通道通讯故障诊断，上报故障代码至 PLC。
应用场景 罗克韦尔 ControlLogix 与第三方 Modbus TCP 仪表、PLC 数据对接；油气、化工 DCS 系统异构网络数据采集；水处理控制系统多品牌设备集成；工厂 SCADA 系统数据网关。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；满足工业 EMC 标准。
材质构成 阻燃塑料模块外壳；多层 PCB 电路板；工业处理器芯片；以太网隔离变压器；背板镀金金手指；LED 通讯状态指示灯；板载存储芯片。

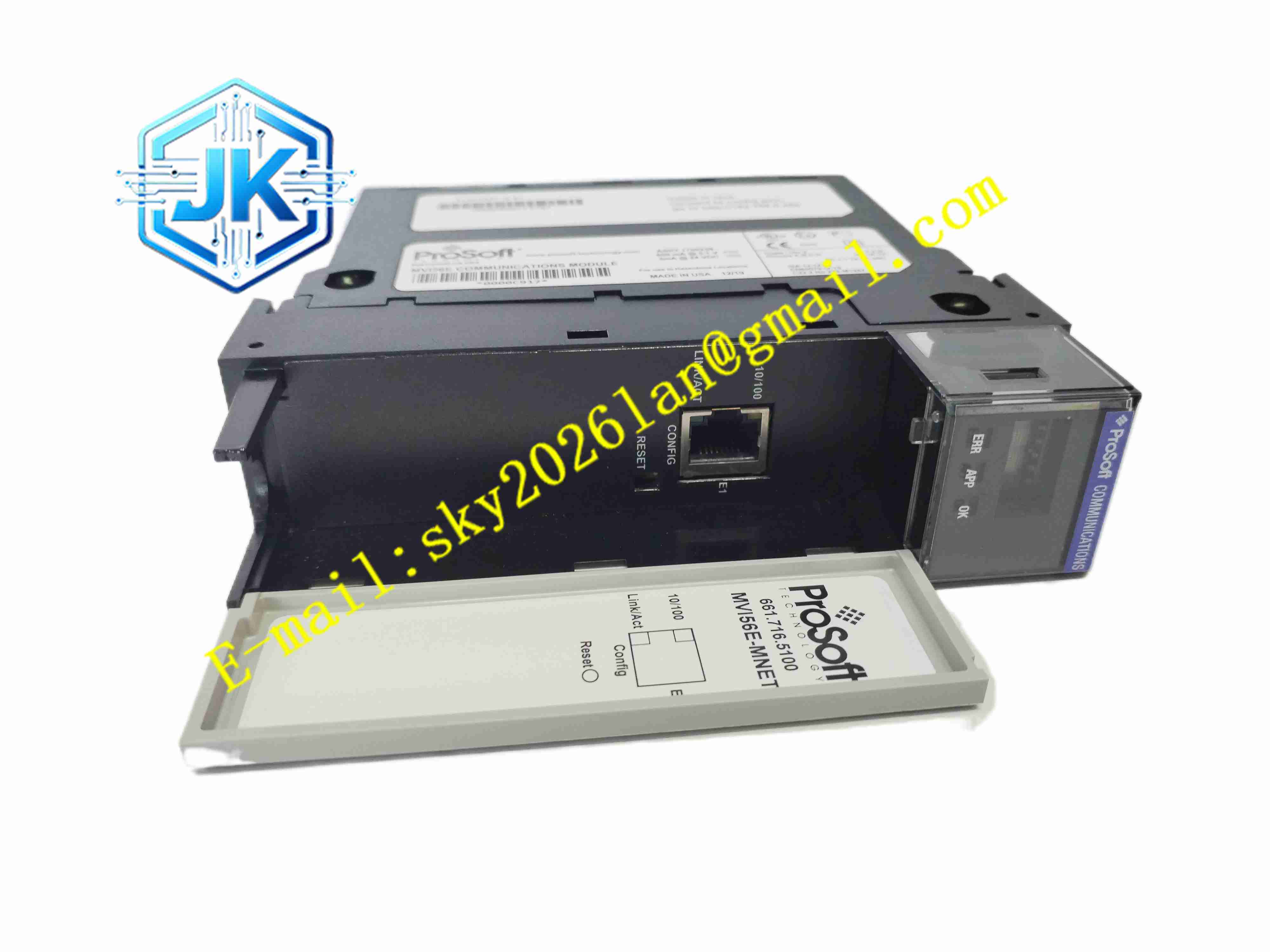

结构特征 ControlLogix 单插槽模块化结构，背部金手指直接插入 PLC 背板；前面板配备两个 RJ45 以太网接口，状态 LED 指示灯；内部背板接口与以太网接口电气隔离。
工作原理 模块由 ControlLogix 背板获取供电，通过背板与 ControlLogix 处理器周期性交换 I/O 数据。模块以太网端口连接 Modbus TCP 网络，客户端主动读写远端 Modbus 从站设备寄存器；服务器接收外部 Modbus 主机读写请求，调取本地映射数据。数据在模块内部完成协议转换，在 ControlLogix 控制器和 Modbus 网络之间双向传输，模块持续监测通讯链路状态，故障上报 PLC。
安装要求 PLC 断电，将模块插入 ControlLogix 机架空余插槽，锁紧模块卡扣。以太网使用工业屏蔽网线，接入工业交换机。使用 ProSoft Configuration Builder 软件配置 Modbus 主从站参数、寄存器映射，下载配置文件至模块。上电测试双向数据通讯，机架可靠接地。
使用注意事项 机架断电插拔模块；网络布线遵守工业以太网规范；定期查看模块诊断信息，排查通讯中断故障；配置文件做好备份；模块网络 IP 地址避免网络冲突。
