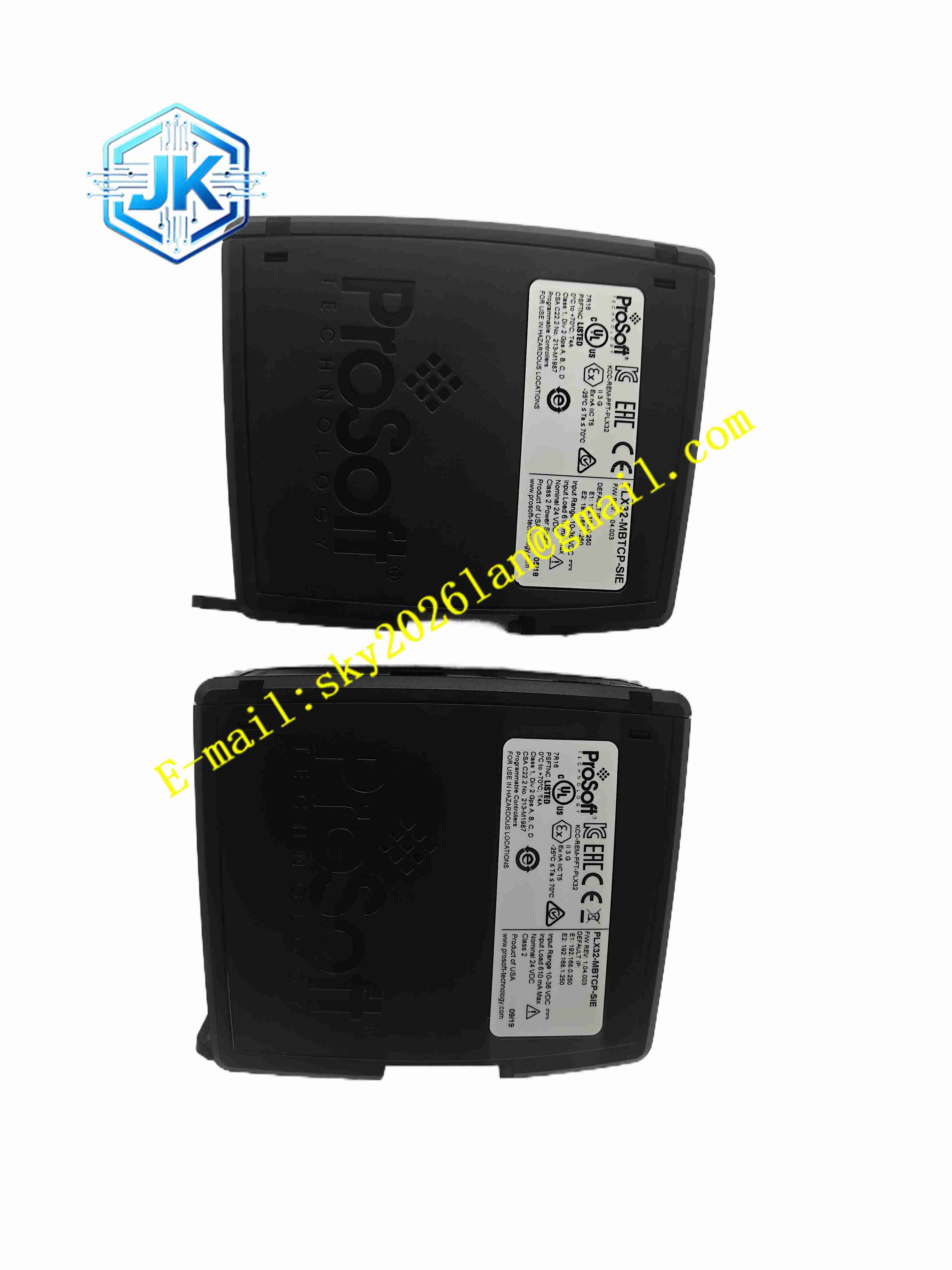

ProSoft PLX32-MBTCP-SIE
技术规格
品牌：ProSoft Technology
型号：PLX32-MBTCP-SIE
产品类型：工业以太网协议网关
协议类型：Modbus TCP/IP 与西门子工业以太网
以太网端口：2 个独立以太网端口
Modbus TCP/IP 功能码：1、2、3、4、5、6、15、16、22、23
Modbus 客户端：最多 10 个
Modbus 服务器：MBAP 5 个，封装 5 个
Modbus 命令列表：最多 160 条可配置客户端命令
西门子支持：S7-200、S7-300、S7-400、S7-1200、S7-1500
西门子数据交换：支持读写
西门子寄存器类型：DB 块、输入数据、输出数据、标记、计数器、定时器
西门子客户端：最多 20 个
电源：标称 24 VDC，允许 10 至 36 VDC
电流负载：24 VDC 时约 300 mA；10 至 36 VDC 时最大 610 mA
工作温度：-25°C 至 70°C
存储温度：-40°C 至 80°C
相对湿度：5% 至 95% RH，无冷凝
尺寸：约 13.67 × 5.05 × 11.13 cm
安装方式：DIN 导轨安装
认证：ATEX 2 区、CB Safety、CE、UL/cUL Class 1 Div 2
功能特点
支持 Modbus TCP/IP 与西门子工业以太网双向通信
两个独立以太网端口，支持不同子网通信
无需更改设备 IP 地址即可跨网段传输数据
支持西门子 S7 和 S5 控制器
支持 DB 块、输入/输出数据、标记、计数器、定时器读写
最多支持 160 条可配置 Modbus 客户端命令
支持 Modbus 功能码 1、2、3、4、5、6、15、16、22、23
内置 SD 卡卡槽，便于配置备份和故障恢复
支持远程配置和诊断
宽温工作范围 -25°C 至 70°C
DIN 导轨安装，适合控制柜部署
具备 ATEX 2 区和 UL Class 1 Div 2 认证，适合危险区域应用
应用场景
施耐德 PAC 与西门子 S7 控制器数据交换
Modbus TCP 设备接入西门子 S7 系统
西门子 S7 数据转发至 Modbus TCP 上位系统
S7-1200/S7-1500 与 Modbus TCP 仪表通信
S7-300/S7-400 与第三方 Modbus 设备互联
SCADA 系统跨协议数据采集
过程控制系统协议转换
能源管理系统数据集成
水处理厂多品牌设备联网
老旧 S5 系统与 Modbus TCP 网络通信
性能参数
以太网端口：2 个
Modbus 客户端：最多 10 个
Modbus 服务器：MBAP 5 个，封装 5 个
Modbus 命令：最多 160 条
西门子客户端：最多 20 个
西门子支持：S7-200/300/400/1200/1500 及 S5
电源：10 至 36 VDC
电流：最大 610 mA
工作温度：-25°C 至 70°C
尺寸：13.67 × 5.05 × 11.13 cm
安装：DIN 导轨
认证：ATEX 2 区、CE、UL/cUL Class 1 Div 2、CB Safety
材质构成
工业级金属或工程塑料外壳
双以太网通信电路
Modbus TCP/IP 协议栈
西门子工业以太网协议栈
数据处理 CPU
电源管理电路
SD 卡卡槽
状态指示 LED
DIN 导轨安装卡扣
接线端子或 RJ45 接口

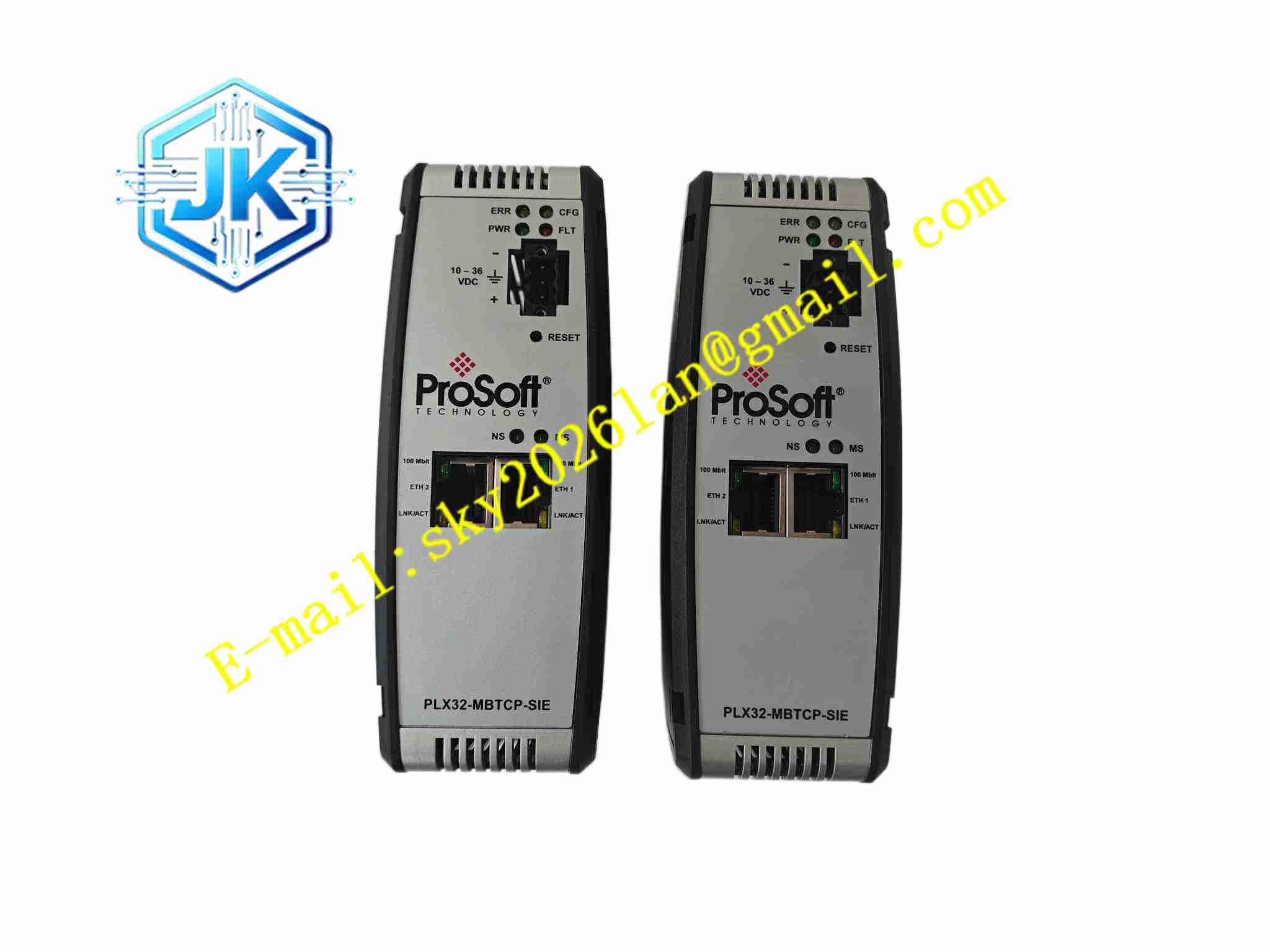

结构特征
紧凑型 DIN 导轨安装外形
正面或侧面设置两个以太网端口
设置电源接线端子
设置 SD 卡卡槽
设置状态指示灯
外壳具备工业防护能力
型号铭牌清晰
适合控制柜内密集安装
便于远程配置和维护
工作原理
PLX32-MBTCP-SIE 通过两个独立以太网端口分别连接 Modbus TCP/IP 网络和西门子工业以太网。网关内部运行 Modbus TCP/IP 协议栈和西门子工业以太网协议栈，按照预先配置的命令列表周期性读取或写入数据。Modbus 侧可作为客户端读取服务器寄存器，也可作为服务器接受外部访问；西门子侧可读写 S7/S5 控制器的 DB 块、输入输出数据、标记、计数器和定时器。数据在两个协议之间映射转换，实现跨网段、跨协议的双向传输。SD 卡用于存储组态文件，便于备份和快速恢复。
安装要求
安装在控制柜 DIN 导轨上
确认安装位置通风良好
正确连接 10 至 36 VDC 电源
确认电源极性正确
连接 Modbus TCP/IP 侧以太网电缆
连接西门子工业以太网侧电缆
确认两个端口处于不同子网
通过配置软件设置 IP 地址和通信参数
配置 Modbus 命令列表和西门子数据映射
插入 SD 卡保存组态
上电后检查状态指示灯
执行数据读写测试
使用注意事项
两个以太网端口应配置在不同子网
Modbus 命令数量不超过 160 条
西门子数据地址应与 PLC 程序一致
SD 卡为选配件，但建议用于配置备份
定期检查通信状态和错误代码
避免在高温、高湿或强干扰环境中裸露布线
维护前断开电源
更换设备前应备份组态文件
具体参数以 ProSoft 官方手册和铭牌为准
