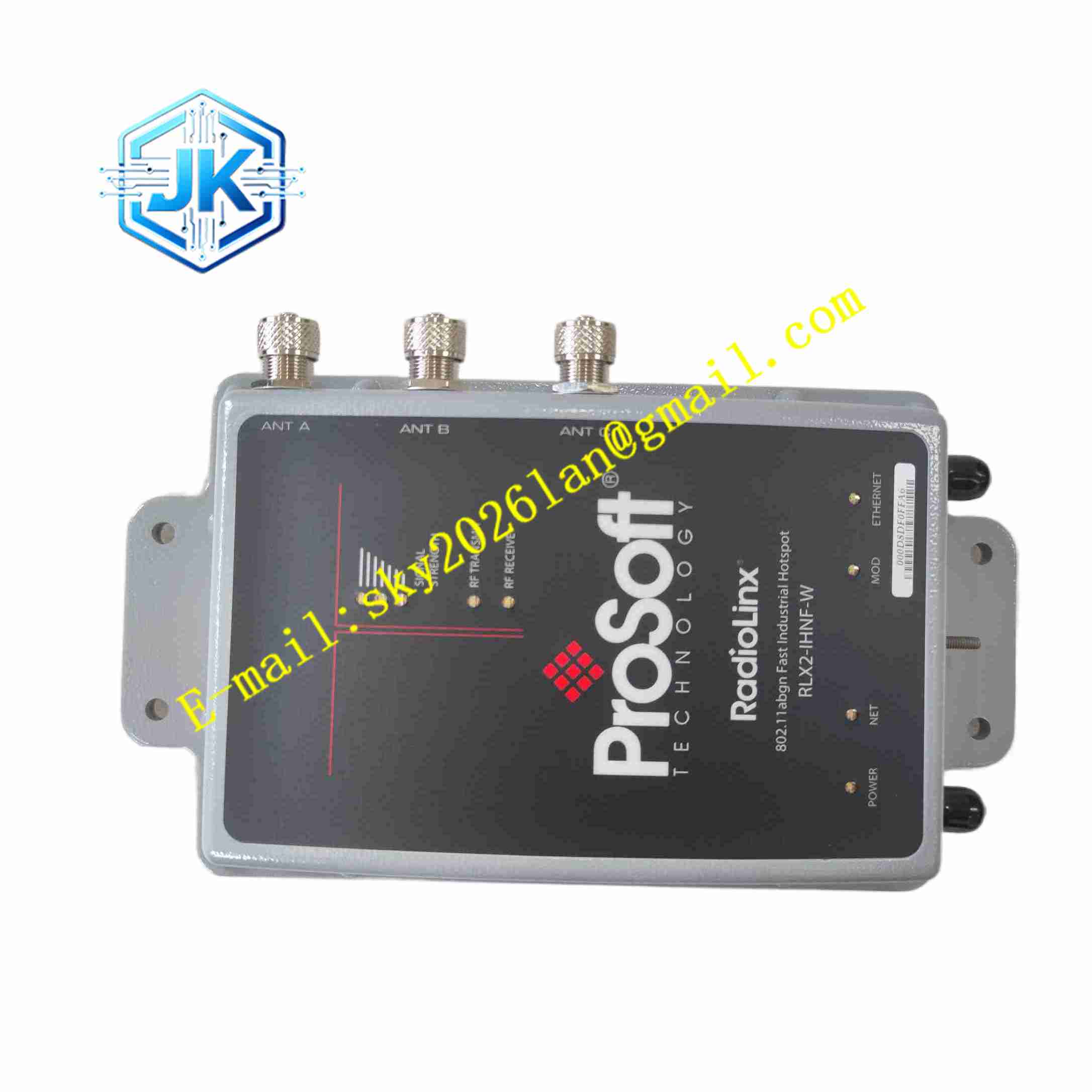

ProSoFt RLX2-IHNF-W-E
技术规格 型号：RLX2-IHNF-W-E 无线标准：IEEE 802.11a/b/g/n MIMO 无线频段：2.4GHz、5GHz，支持 DFS 信道 无线最大速率：300Mbps 工作模式：接入点 AP、中继 Repeater、客户端 Client 有线接口：密封工业以太网接口 供电：DC10~24V 直流供电，支持 802.3af PoE 供电 工作温度：-40℃ ~ +70℃ 储存温度：-40℃ ~ +85℃ 相对湿度：0~100% RH 防护等级：IP66/IP67 安装方式：壁挂式户外安装 最大通讯距离：3.2 公里（视距环境） 漫游切换时间：小于 10ms 协议支持：Modbus TCP、EtherNet/IP、SNMP 配置工具：IH Browser 软件
功能特点 IP67 全密封防水防尘外壳，外壳耐受雨水冲刷、粉尘堆积，可直接在露天环境安装使用。 MIMO 双通道无线射频，远距离视距场景下稳定传输，支持非视距工业场景通讯。 小于 10ms 快速漫游切换，室外移动车辆、移动设备跨基站移动时控制链路不中断。 支持 EtherNet/IP 与 Modbus TCP 协议，PLC 直接读取无线设备诊断信息，集成到 SCADA 报警系统。 内置完整无线链路诊断，实时监测信号强度、误码率、链路状态，故障主动上报。 支持 WPA2 加密，保障工业无线网络数据安全，阻止非法设备接入。 IH Browser 软件完成设备 IP 配置、无线参数调试、网络拓扑查看、固件升级。 支持 SNMP 网管协议，接入 IT 监控系统统一管理。 内置电源浪涌、反极性保护，耐受户外电网雷电浪涌与电压波动。
应用场景 海上石油平台工业无线通讯，矿山厂区室外设备无线组网，露天水厂远程站点，油气田野外 SCADA 监控，港口自动化龙门起重机无线通信，厂区室外移动自动化车辆无线数据传输。
性能参数 MIMO 射频链路抗多径干扰，室外复杂环境下无线信号稳定。 快速漫游切换稳定，移动设备跨基站切换不丢失控制报文。 外壳密封性能稳定，长期雨淋、高盐雾环境不会进水。 宽温性能稳定，高温暴晒、低温寒冬均可正常工作。 长期连续运行无死机断连，满足野外工业设备长期无人值守运行。
材质构成 壳体：加厚铸铝防水外壳，表面防腐涂层，抵抗盐雾腐蚀。 PCB 主板：FR4 多层工业电路板，全板三防涂覆，抗盐雾、防潮、防霉。 核心元器件：MIMO Wi-Fi 射频芯片、射频功率放大芯片、以太网 PHY 芯片、嵌入式处理器、浪涌保护器件。 天线接口：防水型 SMA 射频接头。 线缆接口：防水密封电缆格兰头。 紧固件：不锈钢防锈螺丝。
结构特征 方形铸铝密封壳体，壳体配备防水密封圈，所有出线位置使用防水格兰头密封。壳体外部预留壁挂安装孔，直接固定在户外立柱、设备支架。壳体外侧布置状态 LED 指示灯，指示灯区域同样做防水密封处理。壳体配备两路防水 SMA 天线接口，外接室外高增益天线。壳体内部电路板分区布局，射频区域、以太网通讯区域、电源区域隔离，减少射频干扰。无风扇全密封被动散热，依靠铸铝壳体散热，无易损耗活动部件。
工作原理 DC10~24V 直流电源或者 PoE 供电接入设备密封电缆接口，嵌入式系统启动，加载无线协议栈与工业协议驱动。设备支持三种工作模式，作为 AP 时接收远端无线设备信号，将无线数据转为有线以太网数据，接入现场 PLC 与 SCADA 系统；作为无线客户端，将本地 PLC 数据通过无线链路远距离发送至中控网络；作为中继，接收无线信号并放大转发，延长无线覆盖距离。设备实时监测无线链路信号质量，移动设备漫游时快速切换无线基站，维持工业控制通讯连续。设备自身运行状态、射频信号参数封装为 Modbus 或 EtherNet/IP 寄存器数据，供上位控制系统读取，实现远程设备诊断。
安装要求 选择视野开阔、尽量减少遮挡的立柱或支架进行壁挂安装，设备壳体保持垂直，线缆格兰头朝下，防止雨水顺着线缆流入壳体内部。 使用室外专用防水射频线缆连接天线，天线安装位置高于周边障碍物，提升视距通讯效果。 有线以太网线缆采用户外屏蔽工业网线，做好线缆防雷接地，屏蔽层单点接地。 上电前检查壳体密封圈、格兰头全部拧紧，确认壳体密封完整。 使用 IH Browser 软件配置 IP 地址、无线频段、漫游参数、网络加密，完成无线链路测试。 现场测试远距离通讯链路信号强度，移动设备漫游测试，校验控制数据通讯稳定。
使用注意事项 安装维护操作必须断电，开盖后需要重新检查密封圈完整性，密封圈损坏会丧失 IP67 防护能力。 上电前必须连接天线，禁止不带天线上电，射频功放会永久损坏。 壳体螺丝、格兰头定期检查紧固，户外盐雾环境定期清理壳体表面沉积物。 天线线缆接头做好防水密封处理，接头进水会造成射频信号衰减、设备故障。 避免壳体遭受强烈撞击，撞击会造成壳体变形、密封失效进水。 固件升级、参数修改期间禁止断电。 备件替换必须使用 RLX2-IHNF-W-E 同型号户外防水版本，室内型号壳体不具备防水能力，不可替换。
