描述

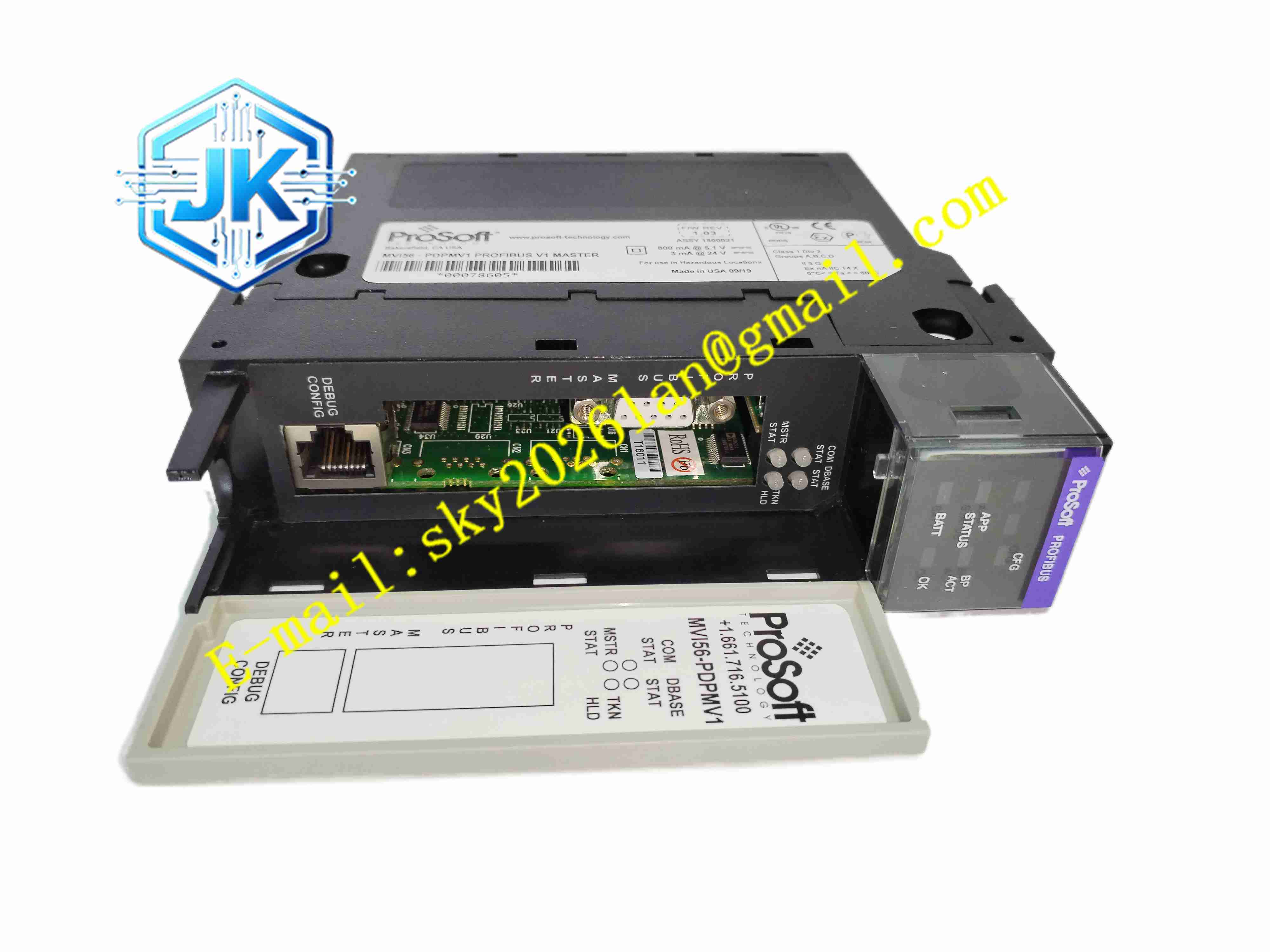

ProSoFt MVI56-PDPMV1
技术规格 适配 1756 ControlLogix 背板；PROFIBUS DP 主站，支持 DPV0/DPV1；DB9 PROFIBUS 接口；总线速率最高 12Mbps；背板供电；防护等级 IP20。
功能特点 符合 IEC61158 PROFIBUS DP 标准，支持单主站、多主站网络；DPV1 非周期通讯，读取从站诊断、修改设备参数；背板 I/O 数据交换，将 PROFIBUS 数据转发 ControlLogix 控制器；配置软件导入 GSD 文件，配置总线从站；总线故障、从站掉线诊断，故障信息上传 PLC；硬件看门狗。
应用场景 老款 ControlLogix 项目 PROFIBUS 总线备件更换；冶金、造纸旧生产线 PROFIBUS 变频器、远程 I/O 通讯；老旧汽车产线自动化控制系统。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；符合 PROFIBUS 电磁兼容标准。
材质构成 阻燃工程塑料外壳；多层 PCB 电路板；总线隔离器件；镀金背板金手指；DB9 总线接头；LED 状态指示灯。
结构特征 ControlLogix 单插槽模块，背部金手指接入 PLC 背板；前面板 DB9 PROFIBUS 总线接口，运行、故障 LED 指示灯；背板信号与现场总线电气隔离。
工作原理 模块由 ControlLogix 背板供电，作为 PROFIBUS 主站循环轮询总线上 DP 从站，读取输入数据，下发输出控制数据。DPV1 通道执行非周期通讯，读写从站设备参数。模块完成协议转换，将总线数据映射到 ControlLogix 背板 I/O 区域，控制器读取和写入数据，模块持续监测总线状态，从站离线上报故障。
安装要求 PLC 断电，模块插入机架插槽并锁紧卡扣。PROFIBUS 专用屏蔽电缆布线，总线两端设置终端电阻。使用 ProSoft 配置软件导入 GSD 文件，配置总线参数，下载配置。上电扫描总线，验证从站通讯，机架可靠接地。
使用注意事项 该型号为停产老款模块，优先选用 MVI56E-PDPMV1 替代；断电插拔模块；总线布线遵循 PROFIBUS 规范；备件存放干燥防静电环境；项目配置文件做好备份。
