描述

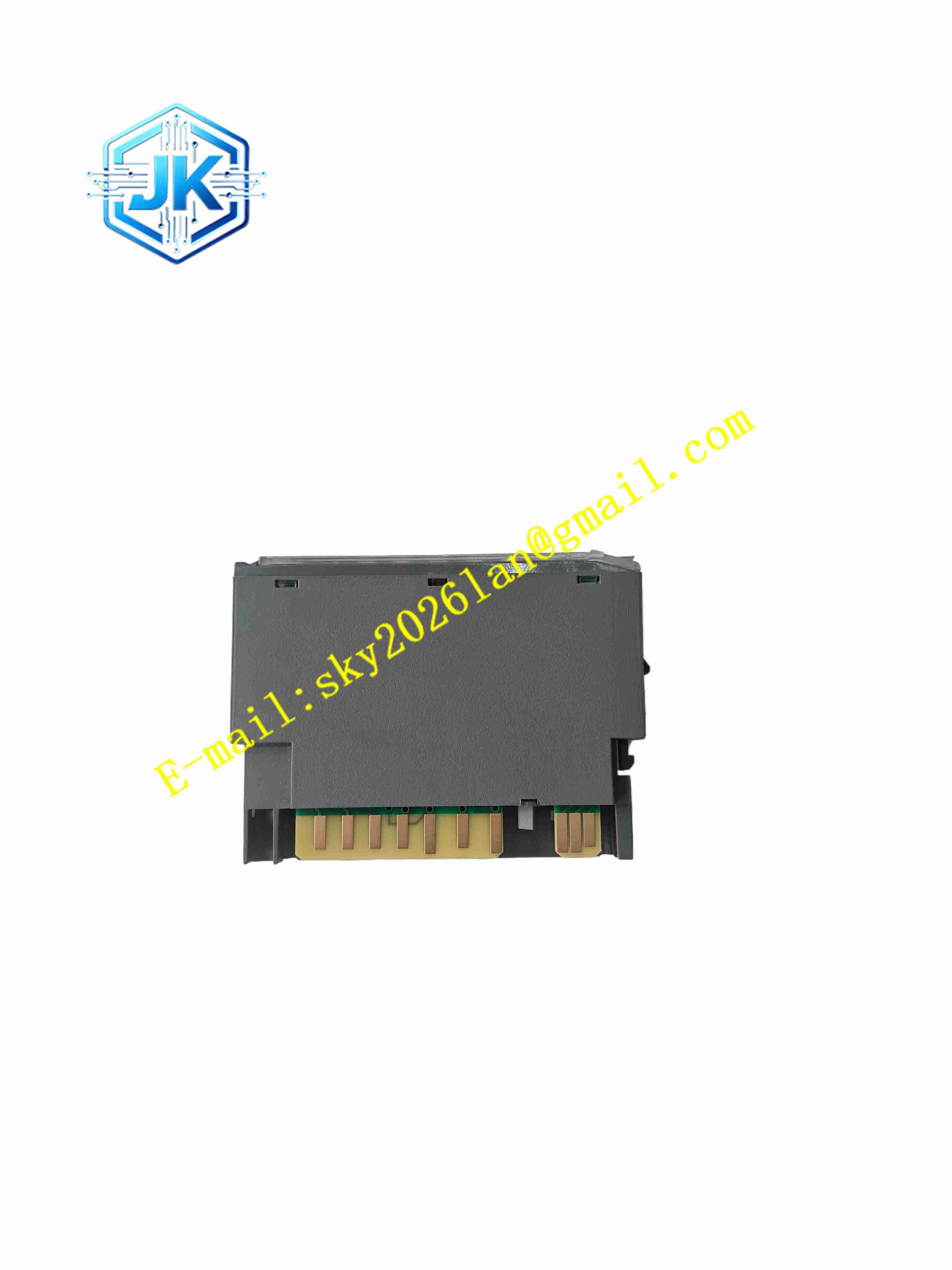

ProSoft ILX34-MBS485
技术规格
- 适配 PLC：Allen-Bradley Micro830、Micro850、Micro870
- 通讯协议：Modbus RTU
- 总线类型：RS485，两线半双工
- 角色配置：Modbus 主站或从站可软件切换
- 波特率：1200～115200bps 可配置
- 数据位：7 或 8 位
- 校验：无校验 / 奇校验 / 偶校验
- 停止位：1 或 2 位
- 供电：由 Micro800 控制器内部供电
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：Micro800 控制器插件式扩展
功能特点
- 直接插入 Micro800 控制器扩展槽，无需额外电源与安装空间
- Modbus RTU RS485 通讯，连接变频器、智能仪表、传感器
- 主站 / 从站模式软件可切换，适配不同通讯角色
- 支持常用 Modbus 功能码：读线圈、读寄存器、写单寄存器、写多寄存器
- 通讯参数软件配置，Micro800 编程软件内设置
- 板载 LED 指示灯：电源、TX/RX 通讯、故障
- RS485 总线最多支持 32 个节点
- 支持广播与多从站轮询
- 通讯超时检测，故障时 PLC 可报警处理
- 小巧插件式设计，不额外占用控制柜空间
应用场景
- Micro800 PLC 连接 Modbus 变频器通讯
- 智能电表、流量计、温度变送器数据采集
- 工业设备 PLC 与传感器 Modbus RTU 通讯
- 小型自动化系统串口设备联网
- 食品包装、水处理设备 Modbus 设备集成
材质构成
- 外壳：阻燃工程塑料壳体
- PCB 主板：FR4 玻纤电路板
- 通讯器件：RS485 隔离收发芯片
- 连接器：Micro800 插件式镀金连接器
- 端子：螺丝紧固接线端子
- 无源元件：TVS 保护二极管、电阻、电容
结构特征
- 插件式模块，直接插入 Micro800 控制器顶部扩展槽
- 模块侧面 RS485 接线端子 A/B/GND
- 板载 LED 指示灯显示通讯状态
- 模块背面 Micro800 专用镀金连接器
- 紧凑塑料壳体，与 Micro800 控制器外观一体
- 无风扇自然散热
工作原理 模块插入 Micro800 控制器扩展槽后，由控制器内部供电。PLC 程序通过梯形图指令读写 Modbus 寄存器。作为主站时，模块按轮询周期向指定 Modbus 从站发送读 / 写请求报文，接收从站响应数据，存入 PLC 数据区。作为从站时，模块响应外部主站请求，将 PLC 数据区内容返回主站。RS485 差分信号通过 A/B 端子与外部设备通讯。TX/RX LED 指示数据收发状态。通讯超时或错误时 LED 故障点亮，PLC 可检测通讯状态。
安装要求
- Micro800 控制器断电后，将模块插入顶部扩展槽，卡扣锁紧
- 电缆使用屏蔽双绞线，屏蔽层单端接地
- 总线两端接 120Ω 终端电阻
- 总线 A/B 接线极性正确，不可接反
- 远离变频器、大功率接触器
- 控制柜温度维持 – 20℃～+70℃
- 上电前在 Micro800 编程软件配置通讯参数
使用注意事项
- 总线 A/B 极性接反会导致通讯失败
- 总线末端必须接 120Ω 终端电阻
- 波特率、数据位、校验、停止位两端设备必须一致
- Modbus 站地址不可重复
- 插拔模块前断开 Micro800 控制器电源
- 备件存放于防静电包装
