描述

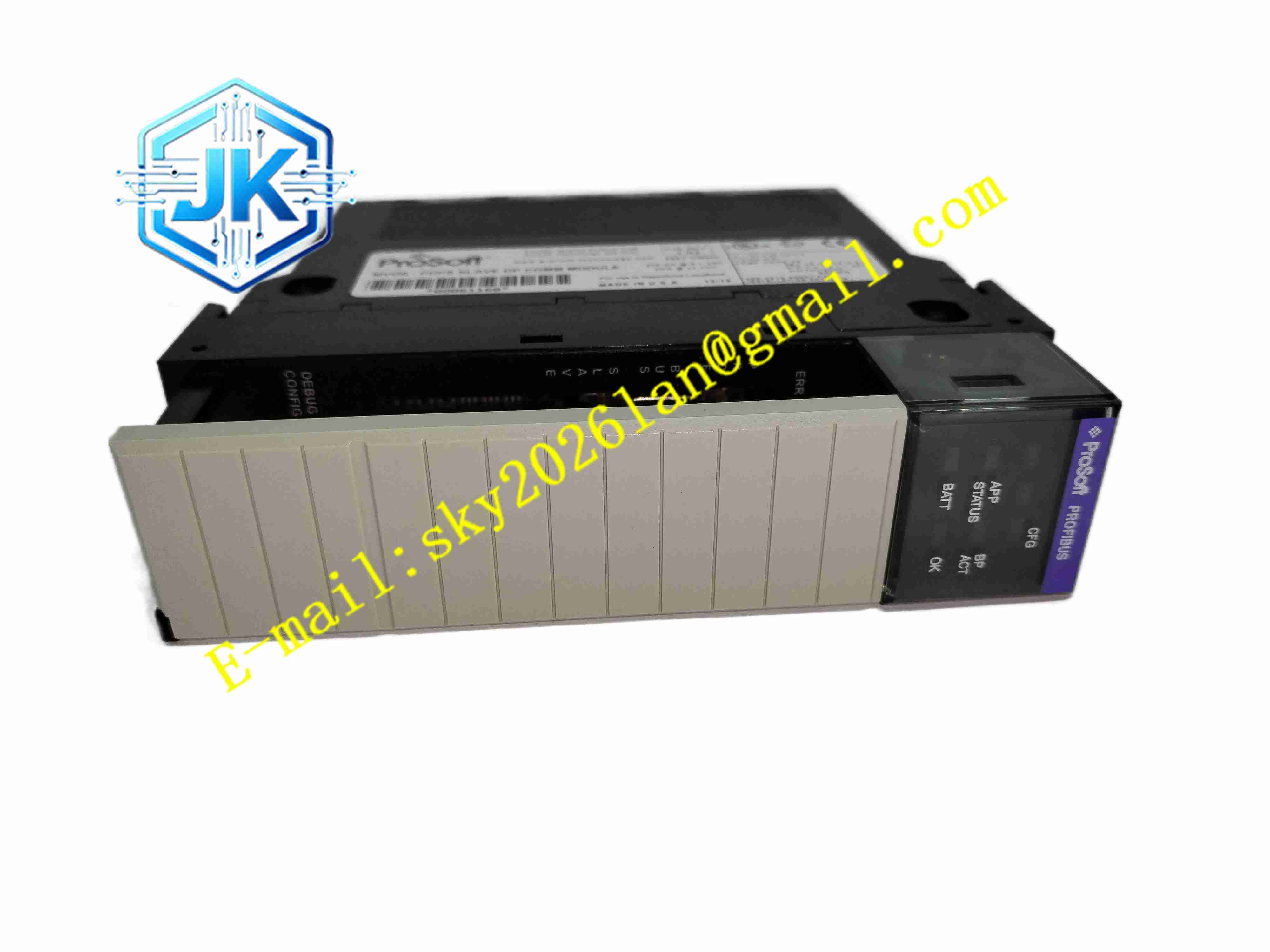

ProSoft MVI56-PDPS
技术规格
- 品牌： ProSoft Technology
- 型号： MVI56-PDPS
- 模块类型： PROFIBUS DP 从站通信模块
- 安装形式： 单槽 1756 机架兼容
- 背板识别方式： 作为输入/输出模块被处理器识别
- PROFIBUS 波特率： 9.6 kbit/s 至 12 Mbit/s
- PROFIBUS 节点地址： 0 至 125
- 输入数据： 最多 244 字节，即最多 122 字
- 输出数据： 最多 244 字节，即最多 122 字
- 输入与输出数据总量： 不超过 400 字节，即不超过 200 字
- 内部数据库： 400 寄存器可用
- GSD 文件： 可从 ProSoft Technology 官方渠道获取
- 配置接口： 串行配置/调试端口
- 以太网功能： 支持通过以太网接口进行配置与诊断
- 工作温度： 0 至 60 ℃
- 存储温度： -40 至 85 ℃
- 冲击： 工作 30g，非工作 50g
- 振动： 5g，10 至 150 Hz
- 相对湿度： 5% 至 95%，无凝露
- 背板电流： 800 mA @ 5 V
- 物理接口： 标准 PROFIBUS DB-9F 连接器
功能特点
- PROFIBUS V0 从站协议支持： 提供稳定的 PROFIBUS DP 从站通信能力。
- 数据映射灵活： 用户可在模块内部数据库中映射输入和输出数据块。
- 梯形图集成： 通过梯形图逻辑实现处理器与模块之间的数据交换。
- 冻结模式支持： 支持 PROFIBUS DP 冻结命令。
- 同步模式支持： 支持 PROFIBUS DP 同步命令。
- 自动波特率设置： 可自动识别 PROFIBUS 网络波特率。
- 通信故障处理： 可配置 PROFIBUS 连接丢失后的模块动作。
- 字节交换功能： 支持数据字节交换，便于不同系统间数据对齐。
- 远程配置： 支持通过以太网进行配置、监控和故障排查。
- 状态诊断： 提供模块状态、背板传输状态、应用状态及串行活动状态指示。
应用场景
- ControlLogix 系统接入 PROFIBUS DP 主站网络
- 过程控制现场设备集成
- 变频器、驱动器、远程 I/O 接入
- 造纸、冶金、化工、电力等行业现场总线通信
- 多协议系统集成
- 设备改造和旧系统升级
性能参数
- 最大输入数据： 244 字节
- 最大输出数据： 244 字节
- 最大总数据量： 400 字节
- 内部寄存器： 400 字
- 波特率范围： 9.6 kbit/s 至 12 Mbit/s
- 节点地址范围： 0 至 125
- 背板电流消耗： 800 mA @ 5 V
- 工作温度范围： 0 至 60 ℃
材质构成
- 外壳： 工业级塑料模块外壳
- 电路板： 多层工业 PCB，包含通信处理器和接口电路
- 连接器： 标准 PROFIBUS DB-9F 接口
- 端子与接口： 背板连接器、串行配置端口、状态指示灯
结构特征
- 单槽宽度： 直接插入 1756 机架，无需额外支架。
- 前面板指示： 提供模块状态、通信状态和应用状态 LED。
- DB-9 接口： 采用标准 PROFIBUS 物理接口。
- 串行调试口： 支持本地配置和诊断。
- 紧凑工业结构： 适合控制柜内高密度安装。
工作原理
MVI56-PDPS 作为 PROFIBUS DP 从站运行，由外部 PROFIBUS DP 主站轮询。模块通过内部数据库保存输入和输出映像，ControlLogix 处理器通过梯形图读写这些数据。PROFIBUS 主站发送的输出数据写入模块输出映像，模块采集的输入数据则返回给主站。模块支持冻结和同步命令，可用于多从站同步更新场合。
安装要求
- 安装在兼容的 1756 机架中。
- 确认机架背板供电能力满足模块 800 mA @ 5 V 需求。
- 使用标准 PROFIBUS 电缆和 DB-9F 连接器。
- 设置正确的 PROFIBUS 节点地址。
- 配置波特率、数据长度和诊断参数。
- 下载配置文件到模块。
- 在 ControlLogix 项目中建立对应的输入/输出标签映射。
使用注意事项
- 输入与输出数据总量不得超过 400 字节。
- 节点地址必须在 0 至 125 范围内。
- PROFIBUS 网络终端电阻必须正确设置。
- 通信故障动作需要提前规划，避免现场设备误动作。
- 升级或替换前建议确认推荐替代型号 ILX56-PBS 的兼容性。
- 具体接线、GSD 文件版本和环境等级以官方手册为准。
