描述

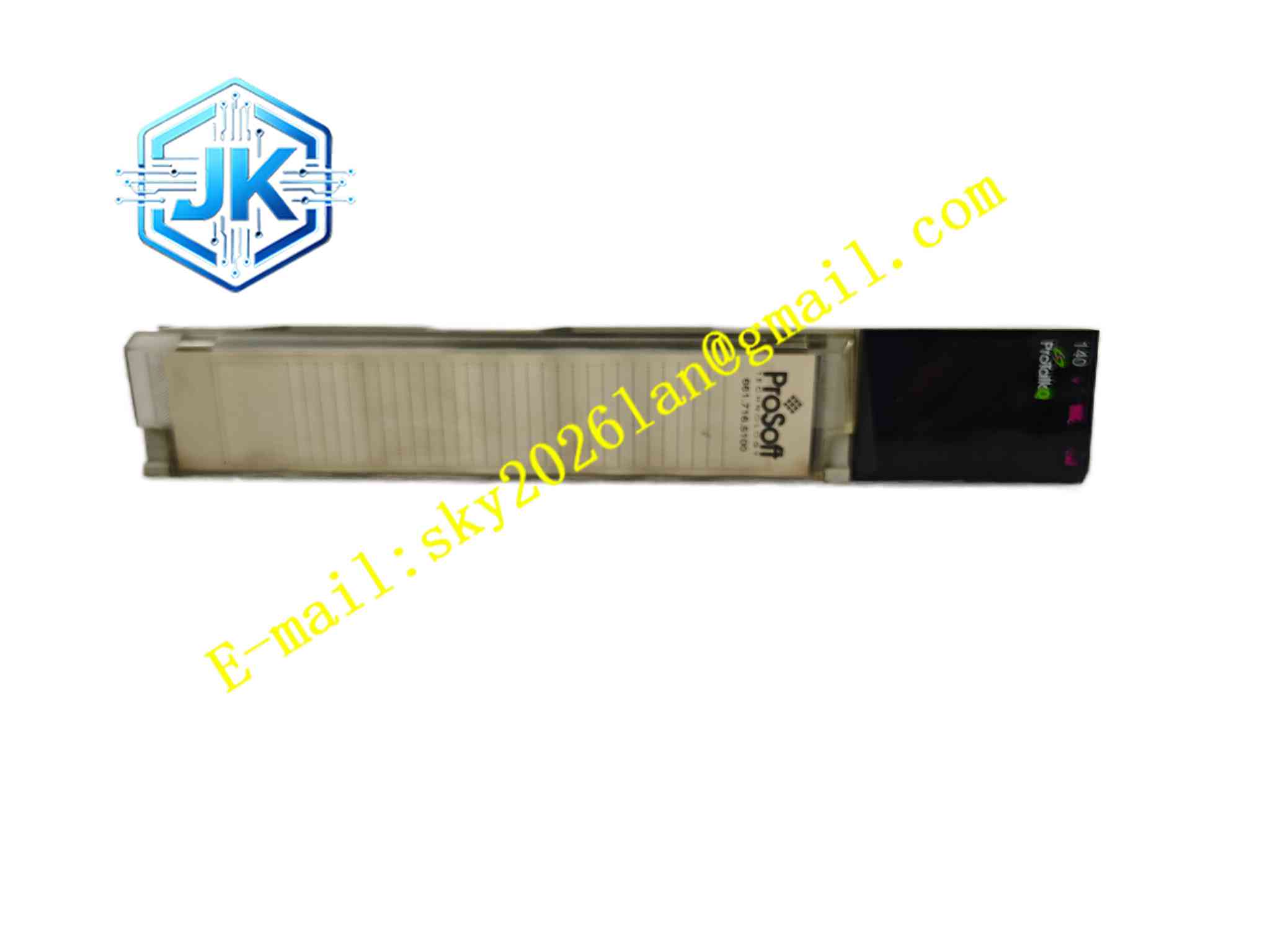

ProSoft PTQ-PDPMV1
技术规格
品牌：ProSoft Technology
型号：PTQ-PDPMV1
产品类型：PROFIBUS DP V1 主站通信模块
适配平台：施耐德 Quantum/Unity PLC
协议版本：PROFIBUS DP V0/V1（IEC 61158）
通信速率：9.6 kbps 至 12 Mbps，全速率自动识别
从站容量：无中继最多 31 个，带中继最多 125 个
单模块 I/O 数据量：输入 244 字节，输出 244 字节
PROFIBUS 接口：DB9 母头，光隔离 RS-485
配置接口：RS-232 串口（DB9 公头）+ 以太网口（RJ45）
供电：5 V DC 背板供电，最大电流 1100 mA
工作温度：0°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95% RH，无冷凝
尺寸：250 × 103.85 × 40.34 mm
认证：CE、cULus Class I Div 2、ATEX Zone 2、CB
功能特点
完整 DPV1 主站能力，支持循环 I/O 与非循环参数读写
支持 Class 1/2 DPV1 服务、报警指示与确认处理
支持 Sync/Freeze、组播和广播报文
最多连接 125 个从站（带中继）
支持通过 DP/PA 耦合器接入 PROFIBUS PA 设备
支持 PROFIdrive 3.1 参数读写
处理器数据传输与 PROFIBUS I/O 异步，不阻塞 PLC 扫描周期
支持 CRC 校验确保从站配置一致性
支持施耐德 Unity HEC 热备，主备切换标称 100 ms
单机架最多 6 个模块，热备配置最多 4 个
在线从站诊断、电缆断线检测、分段网络识别
固件可通过闪存升级
通过 ProSoft Configuration Builder 配置
兼容 Unity Pro 2.2+ 和 Concept 2.6+
应用场景
施耐德 Quantum PLC 与 PROFIBUS 从站通信
变频器 PROFIdrive 参数读写
过程仪表数据集成
远程 I/O 站连接
石油化工 DCS 系统现场设备接入
水处理厂分布式 I/O 联网
电力 SCADA 系统通信扩展
生产线 PROFIBUS 网络主站部署
热备冗余控制系统
PROFIBUS PA 设备通过耦合器接入
性能参数
协议：PROFIBUS DP V0/V1
通信速率：9.6 kbps 至 12 Mbps
从站数量：31 个（无中继）/ 125 个（带中继）
I/O 数据量：输入 244 字节，输出 244 字节
接口隔离：光隔离 RS-485
供电：5 V DC，最大 1100 mA
工作温度：0°C 至 60°C
尺寸：250 × 103.85 × 40.34 mm
材质构成
工业级金属与工程塑料外壳
西门子 ASPC2 Step E PROFIBUS 专用 ASIC
英飞凌 C165 微处理器
光隔离 RS-485 通信电路
以太网配置接口电路
RS-232 配置接口电路
背板连接器
状态指示 LED
固件闪存存储器
非易失性配置存储器
结构特征
单槽 Quantum 机架插卡式结构
正面设置 PROFIBUS DB9 接口
设置以太网配置口和 RS-232 配置口
设置模块状态、背板传输、串口活动等 LED 指示
外壳具备工业防护能力
尺寸符合 Quantum 模块标准
型号铭牌和接线标识清晰
便于控制柜内安装和维护
工作原理
PTQ-PDPMV1 插入 Quantum PLC 本地机架后，通过专有背板技术与处理器进行高速数据交换，被 PLC 识别为 Option 模块并直接访问 3x/4x 数据区。模块内部 ASPC2 Step E ASIC 处理 PROFIBUS 协议，C165 微处理器管理通信调度和诊断。处理器数据传输与 PROFIBUS 网络 I/O 传输异步运行，不占用 PLC 扫描周期。模块周期性执行循环 I/O 数据交换，同时支持通过 DPV1 非循环服务读写从站参数和诊断数据。配置数据存储在非易失性存储器中，固件可闪存升级。
安装要求
确认 Quantum PLC 型号和背板兼容性
安装在 Quantum 本地机架，必须与处理器同机架
确认背板 5 V DC 供电容量满足 1100 mA 需求
插入模块后确认连接器锁紧
连接 PROFIBUS DB9 电缆，确认终端电阻设置正确
通过以太网或 RS-232 连接配置电脑
使用 ProSoft Configuration Builder 配置从站列表和通信参数
设置 PROFIBUS 波特率和从站地址
下载配置并执行在线诊断
确认热备配置下模块数量不超过 4 个
使用注意事项
该型号为 Legacy 产品，新项目建议评估替代方案
模块必须与 Quantum 处理器安装在同一本地机架
PROFIBUS 电缆屏蔽层应正确接地
终端电阻应在总线两端正确设置
从站地址不得重复
定期检查在线诊断和错误计数
热备切换时确认数据一致性
固件升级前备份配置
更换模块后重新下载配置
具体参数以 ProSoft 官方手册和铭牌为准
