描述

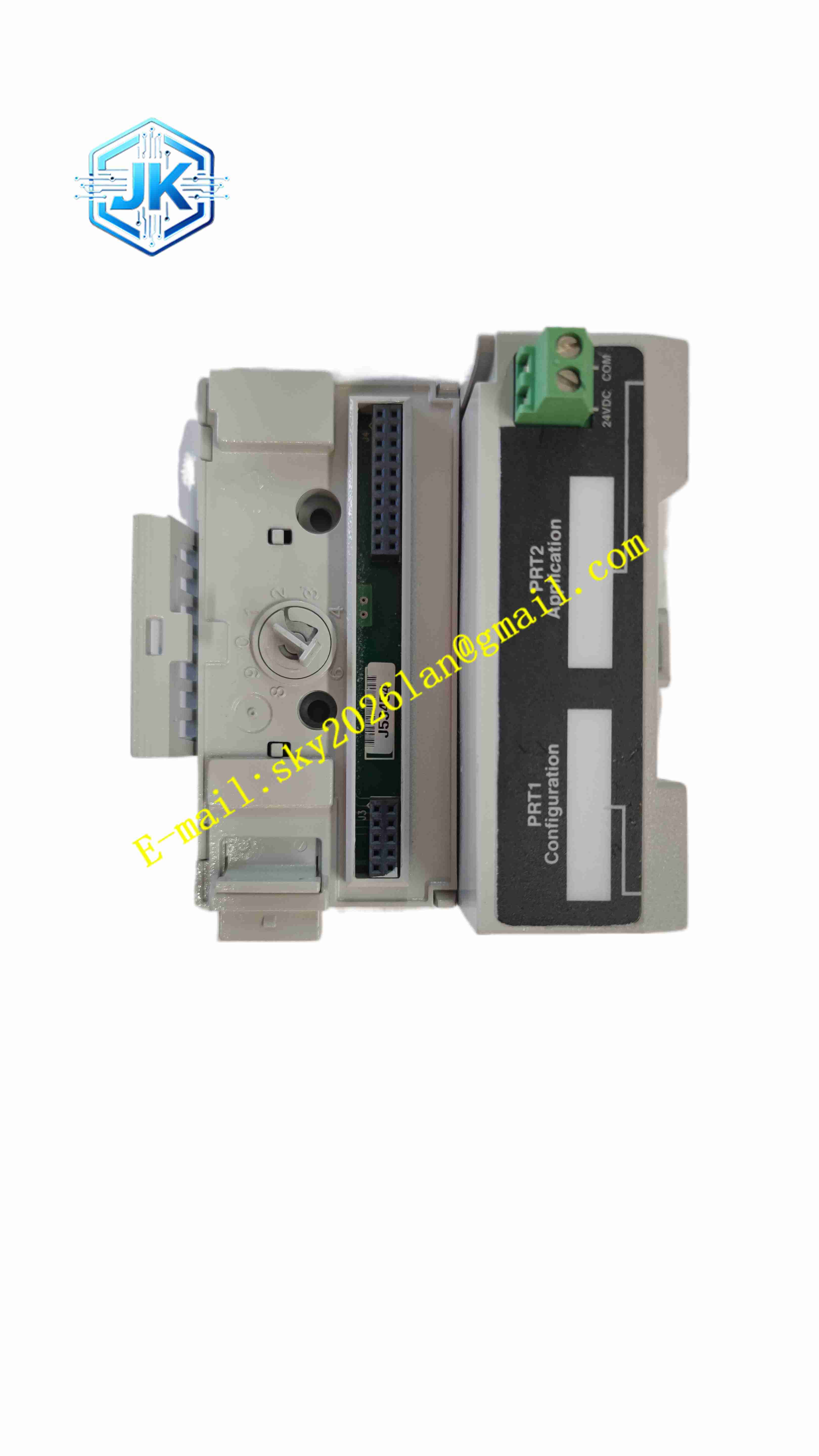

ProSoft MVI94-MCM-MHI
技术规格
- 品牌： ProSoft Technology
- 型号： MVI94-MCM-MHI
- 模块系列： Flex I/O 1794
- 协议支持： Modbus 主站/从站
- 通信方式： 异步串行数据传输
- 端口功能： 一个端口可配置为 Modbus 从站，另一个端口可作为虚拟 Modbus 主站
- 寄存器容量： 支持在 Flex I/O 处理器数据文件之间存储和传输 5000 多个寄存器
- 内存使用： 用户可定义
- 背板接口： 通过 Flex I/O 背板与处理器交换数据
- 配置方式： 通过配置文件和调试端口进行设置与监控
- 编程方式： 使用梯形图逻辑实现数据交换
功能特点
- Modbus 主站功能： 可主动向 Modbus 网络节点发送读写命令。
- Modbus 从站功能： 允许远程主站访问模块内部数据。
- 双端口能力： 一个端口作为从站，另一个端口作为虚拟主站，提高通信灵活性。
- 大容量寄存器： 支持 5000 多个寄存器存储和传输。
- 异步数据传输： 支持 Modbus 网络异步操作。
- 梯形图集成： 与 Flex I/O 处理器通过梯形图交换数据。
- 调试端口： 便于配置、监控和故障诊断。
- 多品牌设备兼容： 可与三菱重工及其他 Modbus 设备通信。
应用场景
- 管道监控系统
- 海上平台数据采集
- 食品加工设备通信
- 矿山自动化系统
- SCADA 通信环境
- 纸浆与造纸行业
- 国外设备数据集中器
- 多协议系统集成
性能参数
- 寄存器数量： 5000 多个
- 通信模式： Modbus 主站/从站
- 数据传输： 异步串行
- 背板集成： Flex I/O 1794 背板
- 配置接口： 调试端口与配置文件
- 编程方式： 梯形图逻辑
材质构成
- 外壳： 工业级 Flex I/O 模块外壳
- 电路板： 包含串行通信接口、处理器和背板接口电路
- 连接器： Flex I/O 背板连接器、串行通信端口
- 指示灯： 模块状态和通信状态指示
结构特征
- Flex I/O 外形： 直接安装在 1794 端子底座上。
- 模块化设计： 与 Flex I/O 系统结构一致。
- 串行通信端口： 用于连接 Modbus 设备。
- 调试接口： 支持本地配置和诊断。
- 紧凑结构： 适合控制柜内模块化扩展。
工作原理
模块通过 Flex I/O 背板与处理器交换数据。作为 Modbus 主站时，它根据梯形图逻辑向网络中的从站设备发送读/写命令，并将响应数据写入处理器数据文件。作为 Modbus 从站时，它接收远程主站的访问请求，返回模块内部映射的寄存器数据。两个端口可分别承担主站和从站角色，实现双向通信。
安装要求
- 安装在兼容的 1794 Flex I/O 底座上。
- 正确配置串行通信参数，包括波特率、数据位、停止位和校验方式。
- 设置 Modbus 节点地址。
- 下载配置文件到模块。
- 在处理器中建立对应的数据文件映射。
- 使用屏蔽电缆连接 Modbus 网络，必要时设置终端电阻。
使用注意事项
- 寄存器数量不得超过模块支持上限。
- Modbus 主站轮询周期需根据网络负载合理设置。
- 从站模式下需注意远程主站访问权限和数据安全。
- 串行接线极性、波特率和协议格式必须与对端设备一致。
- 具体端口定义、环境等级和电气参数以官方手册为准。
